Gamme de pince réceptrice
Pinces standard
La pince se branche dans la prise accessoire du
récepteur et sert au repérage de câbles accessibles
dans une nappe. La pince standard est adaptée aux
câbles jusqu'à 130 mm (5¼") de diamètre.

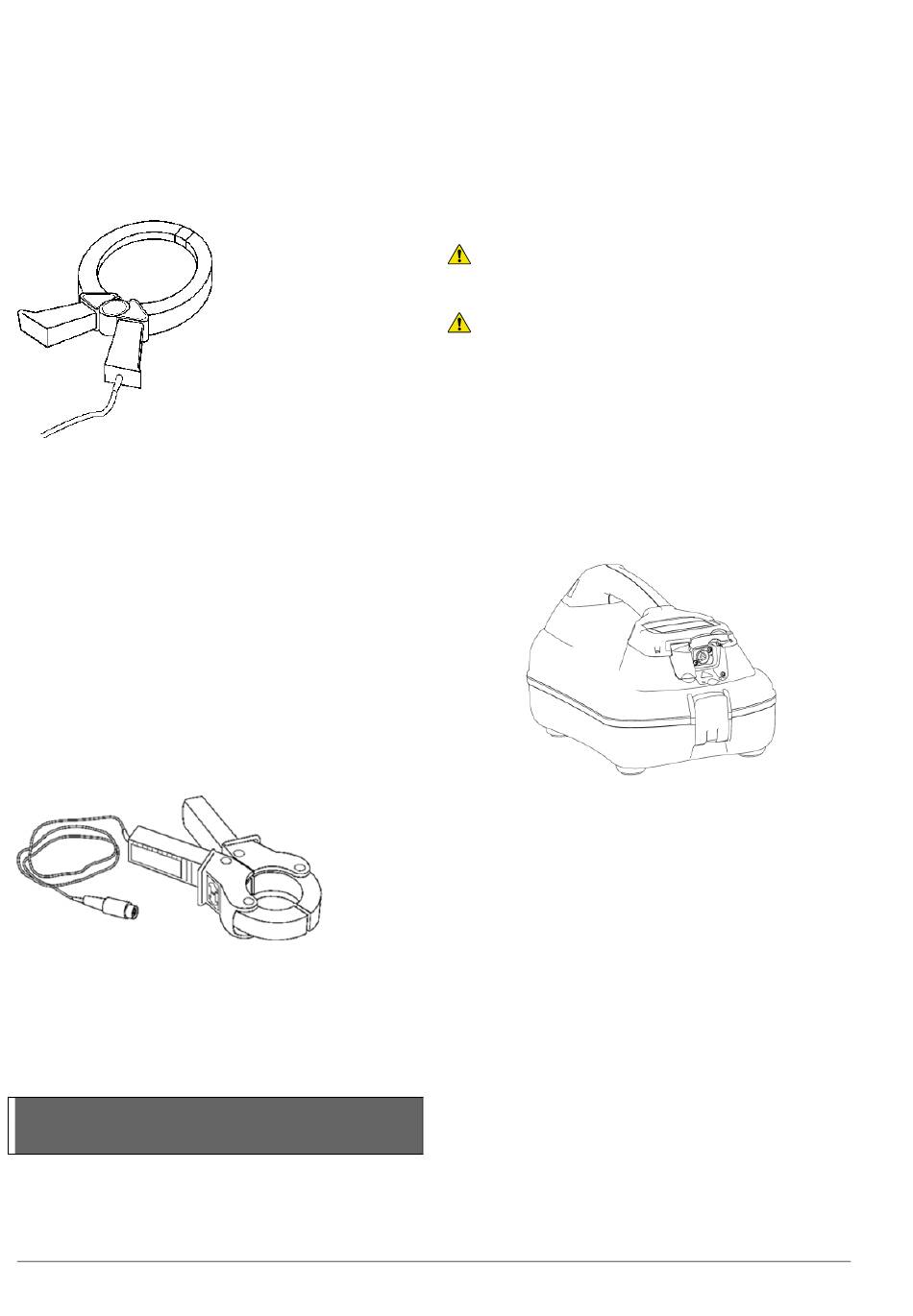

Figure 12,2 : Pince standard
Petite pince
La petite pince a la même fonction que la pince standard
mais est utilisée dans des situations exiguës où il n'y a
pas assez d'espace pour la pince standard.
La petite pince est adaptée aux câbles de 50 mm (2") de
diamètre maximum.
Pince Current Direction™ (CD) et de mesure
de courant (CM)
La pince CD / CM se branche dans la prise accessoires
du récepteur et permet d'effectuer des mesures CD et
de courant sur des câbles individuels.
Figure 12,3 : Pince CD / CM
Cet accessoire sert à repérer un câble particulier parmi
d'autres câbles ou à proximité immédiate d'autres
câbles. La combinaison du sens du courant et de la
mesure de courant est extrêmement utile pour un
repérage précis.
12.4 Pinces émettrices
(générateur)
La pince émettrice se place autour d'une conduite ou
d'un câble et injecte en toute sécurité un signal sur un
câble isolé sous tension
déconnecter l'alimentation. La pince applique un signal
© 2021 Radiodetection Ltd
sans interrompre ou
très distinct sur une ligne cible tout en réduisant le
couplage avec les autres réseaux. Une pince peut
parfois s'avérer une méthode plus efficace pour
appliquer le signal que le raccordement direct.
Le réseau cible véhicule le signal le plus fort. Les autres
lignes véhiculent un signal de retour plus faible. Si la
configuration du réseau se compose de seulement deux
conducteurs, ils peuvent porter des signaux équivalents.
AVERTISSEMENT ! Ne positionnez pas de pinces
autour de conducteurs sous tension non isolés
AVERTISSEMENT ! Avant de positionner ou de retirer
la pince autour d'un câble électrique, assurez-vous à tout
moment que la pince est raccordée au générateur.
La pince peut vibrer ou faire du bruit si elle est placée
autour d'un câble électrique ayant une intensité de
courant importante. Cela est normal et n'endommage
pas l'équipement.

Raccordement de la pince

Figure 12.4 Prise de sortie du générateur
