Mode Éco du générateur
Si vous utilisez des piles alcalines, vous pouvez sélectionner le mode Éco pour augmenter
la durée de fonctionnement. Lorsque le mode Éco est sélectionné, le générateur réduit
automatiquement sa tension de sortie maximale lorsque la charge devient faible. Par
défaut, le mode Éco est désactivé. Pour activer le mode Éco :
1. Appuyez sur la touche pour accéder au menu.
2. Naviguez jusqu'au menu BATT à l'aide des flèches
3. Appuyez sur la touche pour accéder au menu BATT.
4. Sélectionnez le type d'alimentation ALK à l'aide des flèches
5. Appuyez sur la touche pour accéder au sous-menu ECO
6. Sélectionnez ECO à l'aide des flèches
7. Appuyez trois fois sur la touche pour confirmer votre sélection et revenir au menu
principal.
Localisation des câbles et des
canalisations
Pour obtenir une description détaillée de
l'utilisation du récepteur et du générateur et
des techniques détaillées de localisation,
veuillez-vous reporter au manuel d'utilisation.

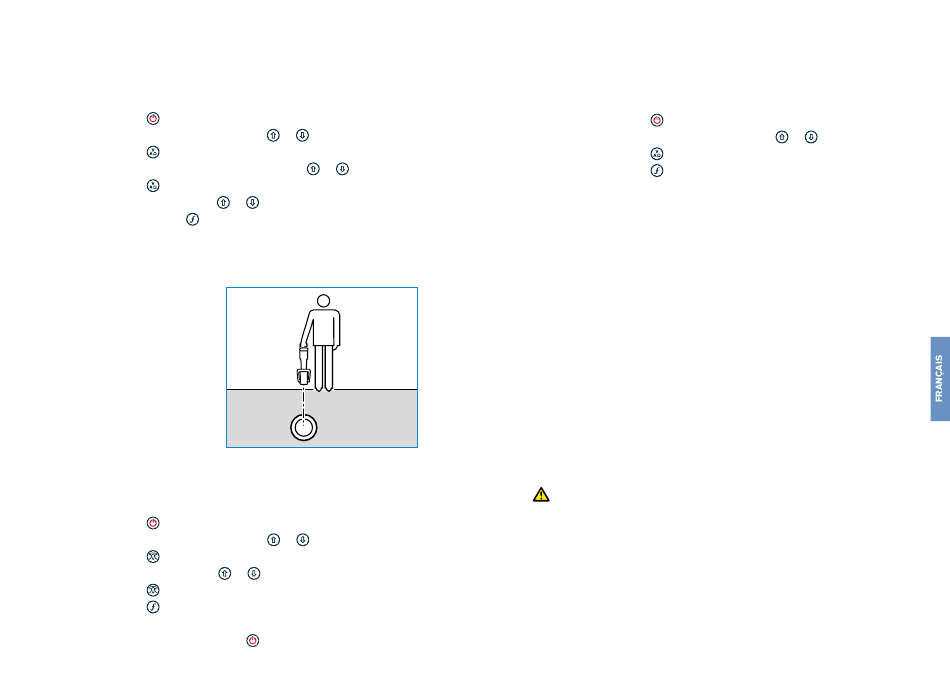

Le récepteur RD7100 est conçu pour
fonctionner avec sa « lame » perpendiculaire
au cheminement du câble ou de la
canalisation en cours de localisation.
Exécuter un autotest
Nous recommandons l'exécution d'un autotest au moins une fois par semaine, ou avant
chaque utilisation. L'autotest contrôlant l'intégrité des circuits électriques de localisation,
il doit impérativement être réalisé à l'écart de tout objet métallique de grande taille, tels
qu'un véhicule ou encore de signaux électriques puissants. Pour exécuter un autotest :
1. Appuyez sur la touche pour accéder au menu.
2. Naviguez jusqu'au menu INFO à l'aide des flèches
3. Appuyez sur la touche pour accéder au menu INFO.
4. Sélectionnez TEST à l'aide des flèches
5. Appuyez sur la touche pour sélectionner YES
6. Appuyez sur la touche pour lancer l'autotest
7. Une fois l'autotest terminé, le résultat (ÉCHEC ou RÉUSSITE) s'affichera.
8. Redémarrez le récepteur à l'aide de la touche
ou .
ou
.
ou .
ou .
ou .
112
SideStepauto™
Le générateur peut être utilisé afin de sélectionner automatiquement une fréquence
de localisation l adaptée à la mission de localisation prévue en mesurant l'impédance
du câble ou de la canalisation concernés. Pour exécuter la fonction SideStepauto
connectez le générateur à la ligne à localiser, puis :
1. Appuyez sur la touche pour accéder au menu.
2. Naviguez jusqu'au menu OPT F à l'aide des flèches
3. Appuyez sur la touche pour sélectionner START.
4. Appuyez sur la touche pour lancer le test. Le générateur sélectionne
automatiquement une fréquence adaptée au réseau connecté.
Localisation avec des fréquences actives
Des fréquences actives sont appliquées au câble ou à la canalisation à localiser à l'aide
du générateur, permettant ainsi de détecter de la manière la plus efficace les réseaux
enterrés.
De manière générale, l'utilisation d'une basse fréquence est conseillée sur les réseaux
bon conducteurs à faible impédance et celle d'une fréquence plus élevée sur des réseaux
moins bon conducteurs à impédance élevée.
Un faible niveau de puissance peut être nécessaire pour le suivit d'un réseau afin de
réduire le risque d'un mauvais repérage.
Le générateur peut appliquer un signal selon trois méthodes différentes :
Raccordement direct
Le raccordement direct signifie que vous raccordez le générateur directement au câble
ou à la canalisation à localiser à l'aide du cordon de raccordement direct rouge fourni. Le
cordon noir est raccordé à la terre à l'aide du piquet de terre fourni.
Le générateur envoie ensuite un signal sur le réseau, qui est détectable par le récepteur.
Cette méthode permet une meilleure injection du signal sur un réseau spécifique et
permet également l'utilisation de basses fréquences détectable sur des distances plus
importantes.
AVERTISSEMENT ! Le raccordement direct sur des conducteurs sous tension
présente un DANGER DE MORT. Le raccordement direct à des conducteurs sous
tension doit être effectué uniquement par des utilisateurs qualifiés utilisant les
accessoires appropriés qui autorisent les raccordements aux lignes sous tension.
Induction
Le générateur est placé sur le sol au-dessus ou à proximité de la zone de détection. Vous
sélectionnez la fréquence appropriée. Le générateur émet alors son signal sans aucune
distinction à tous les conducteurs métalliques à proximité. En mode induction, l'utilisation
de fréquences élevées est généralement recommandée car elles sont induites plus
facilement aux conducteurs situés à proximité.
™ ,
ou .
113
