3.2 Générateurs Tx-5 et Tx-10
Caractéristiques du générateur
1
Console
2
Écran LCD
3
Rangement d'accessoires amovible
4
Support de batterie type D
5
Bloc de batterie lithium-ion rechargeable en option
6
Antenne du module Bluetooth (en fonction du
modèle)
Console du générateur
7
Touche Marche/Arrêt
l'appareil.
Ouvre le menu du générateur
8
Touche Fréquence
Touche de navigation dans le menu
9
Flèches Haut/Bas
de sortie.
Navigue parmi les options du menu
10 Touche Mesure
mesures d'impédance et de tension.
Ouvre un sous-menu.
Icônes sur l'écran du générateur
11 Icône Batterie : indique le niveau de charge de la
batterie
12 Description
alphanumérique
fonctionnement sélectionné
13 Icône Veille : s'affiche lorsque le générateur est en
mode veille
14 Niveau de sortie : affiche la puissance de sortie du
générateur
15 Indicateurs d'accessoire ou de mesure : indique si
un accessoire est connecté ou si le mode mesure
est actif
16 Icône DC : s'affiche lorsque le générateur est
alimenté par une source de courant continu
17 Indicateur mode Induction : s'affiche lorsque le
générateur est en mode Induction
18 Arceau (Tx-5 ou Tx-10(B) uniquement) : indique
lorsque le générateur est en mode Recherche de
défaut
19 Indicateur du mode CD (Tx10(B) uniquement) :
indique que le générateur est en mode Direction de
Courant (CD)
20 Indicateur d'alerte de tension : indique que le
générateur produit une tension potentiellement
dangereuse
© 2021 Radiodetection Ltd
: Allume et éteint
: Sélectionne la fréquence.
: Ajuste le niveau du signal
: Utilisée pour relever les
du
mode
21 Icône Volume : affiche le niveau sonore
22 Icône Appairage (modèle Tx-10B uniquement) :
apparaît lorsque le récepteur et le générateur sont
connectés par iLOC
23 Icône Bluetooth (modèle Tx-10B uniquement) :
indique le statut de la connexion iLOC. Une icône
clignotante signifie que l'appairage est en cours

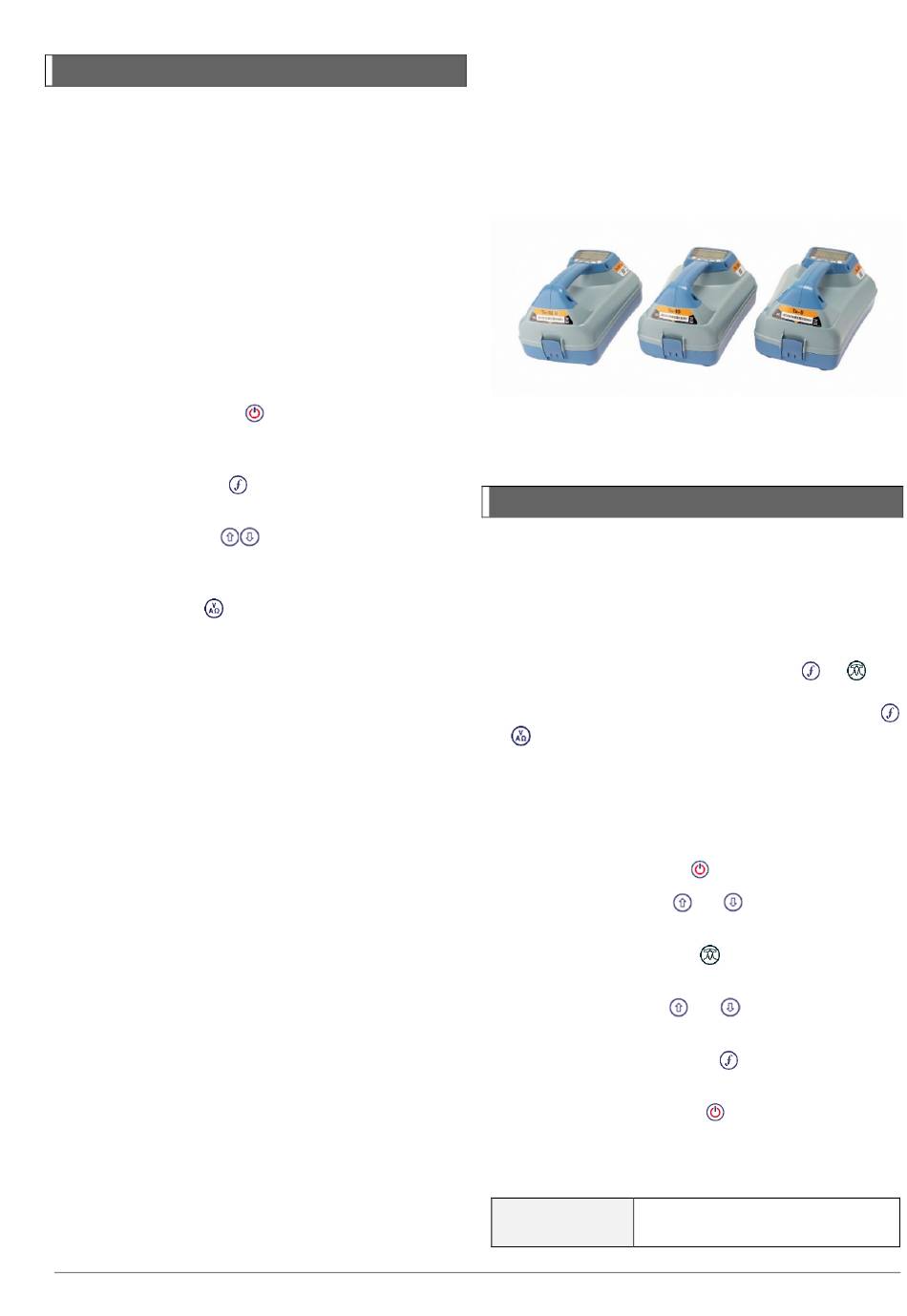

Figure 3.3 Générateur de signaux Tx-5 et Tx-10
3.3 Utilisation du menu
Les menus du récepteur RD8200 et de son générateur
vous permettent de sélectionner ou de modifier les
options système. Une fois à l'intérieur du menu,
naviguez à l'aide des touches flèches. La navigation est
la même sur le récepteur et sur le générateur. Dans le
menu, les options s'affichent dans le coin inférieur
gauche de l'écran. Notez que lorsque vous naviguez
dans le menu du récepteur, les touches
office de flèches gauche et droite. Lorsque vous
naviguez dans le menu du générateur , les touches
et
font office de flèches gauche et droite. La flèche
droite permet d'entrer dans un sous-menu et la flèche
de
gauche de sélectionner l'option et de revenir au menu
précédent.
Navigation dans le menu du récepteur
1
Appuyez sur la touche
2
Utilisez les touches
options du menu
3
Appuyez sur la touche
menu de l'option
4
Utilisez les flèches
options du sous-menu
5
Appuyez sur la touche
sélection et revenir au menu précédent
6
Appuyez sur la touche
principal de fonctionnement
Options du menu du récepteur
VOL
pour accéder au menu
ou
pour faire défiler les
pour accéder au sous-
ou
pour faire défiler les
pour effectuer une
pour revenir à l'écran
Règle le volume sonore de 0
(muet) à 5 (le plus fort)
et
font
9
