joint
torique
goupilles
caoutchouc
de
centrage
boulons de serrage manuel
porte-tablette

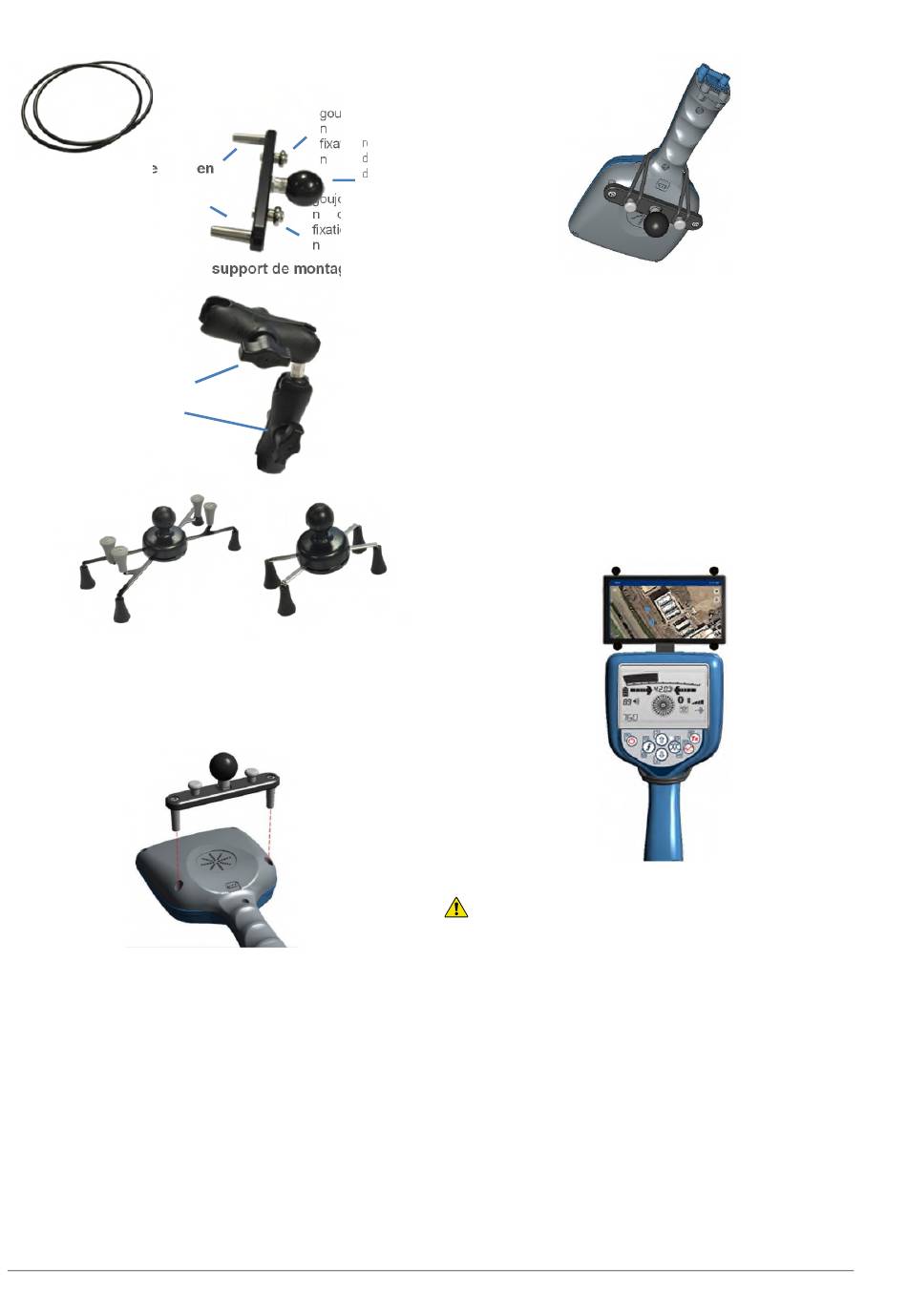

Figure 12.13 : Kit de support pour téléphone/tablette
Pour utiliser le support pour appareil mobile :
Figure 12.14 : Positionnement du support
1
Insérez les goupilles de centrage du support de
montage dans les trous de montage à l'arrière de
l'écran du récepteur
2
Mettez le joint torique en caoutchouc autour de l'un
des 2 goujons de fixation et passez-le autour de la
poignée du récepteur
© 2021 Radiodetection Ltd
goujo
n
de
rotule
fixatio
du bras
n
en
de
soutien
goujo
n
de
fixatio
n
support de montage
fixation
bras
support pour
téléphone
Figure 12.15 : Support fixé
3
Étirez
l'autre
caoutchouc sur l'autre goujon de fixation comme à
la Figure 14.15
4
Utilisez les boulons de serrage manuel pour
desserrer les fixations du bras et le fixer sur la rotule
du bras de soutien du support.
5
Ajoutez le porte-téléphone ou porte-tablette
du
6
Serrez les boulons de serrage manuel pour
sécuriser le support
7
Positionnez le téléphone ou la tablette à l'avant du
récepteur comme illustré à la Figure 14.16
Figure 12.16 : Position correcte du téléphone/de la tablette
AVERTISSEMENT : Les téléphones mobiles ou
tablettes peuvent perturber le fonctionnement du
récepteur s'ils ne sont pas positionnés à l'avant du
récepteur, voir la figure 14.16
Certains téléphones ou tablettes peuvent perturber le
fonctionnement du récepteur même s'ils sont utilisés à
la position correcte. Cela peut être évident dans les
situations où le récepteur tente de détecter un signal très
faible. Le problème se manifeste alors par la présence
d'un signal très instable sur le bargraphe et/ou la mesure
de profondeur ou de courant.
En cas de doute, retirez le téléphone mobile ou la
tablette pour vérifier si c'est lui qui perturbe le récepteur.
Aucun câble tel qu'un cordon d'alimentation ou cordon
de casque ne doit être branché sur le téléphone ou la
tablette lorsque cet appareil est utilisé avec le kit de
fixation.
extrémité
du
joint
torique
en
56
