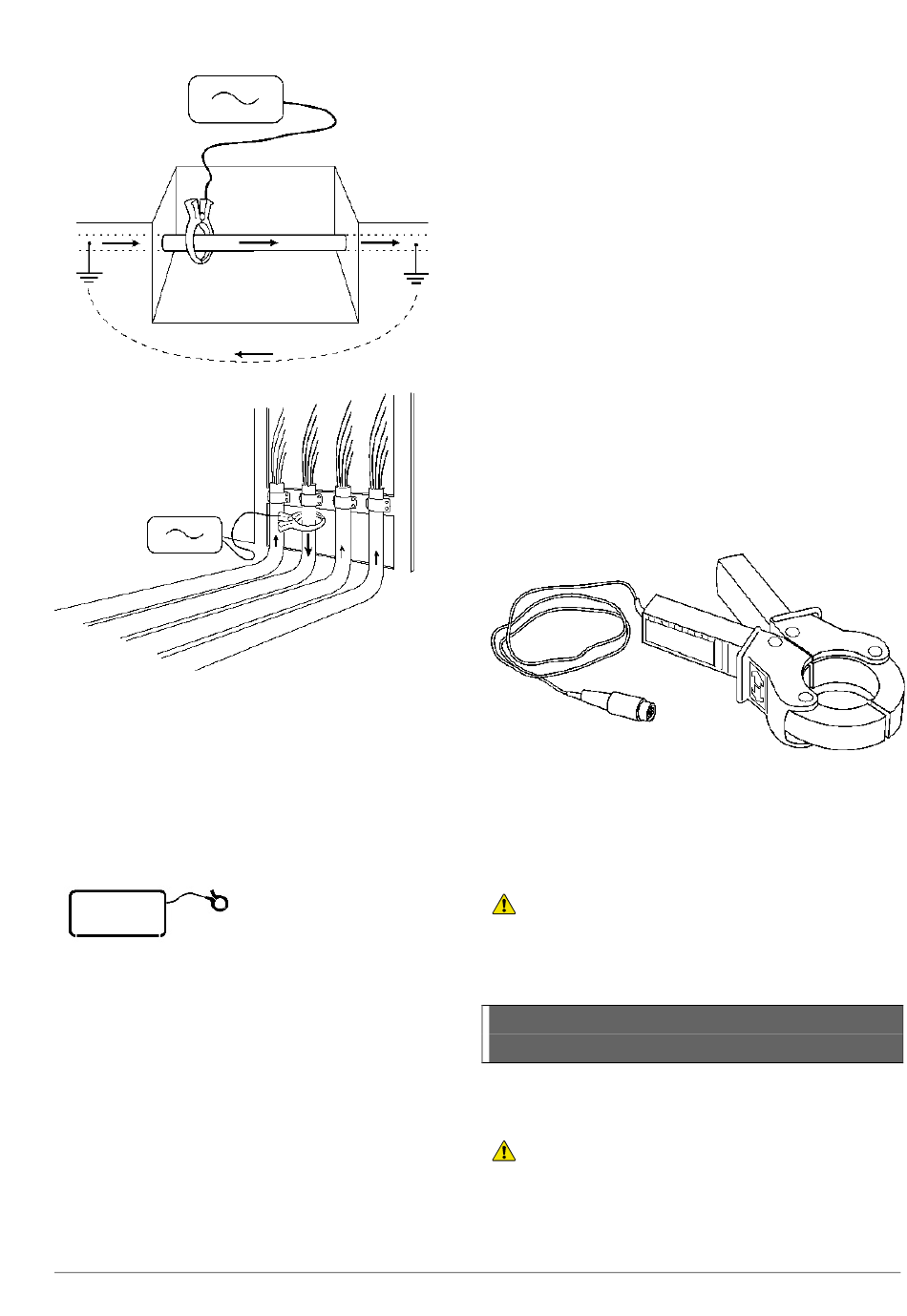

Figures 12.5. – 12.6. : Raccordement de la pince émettrice
7
Branchez la pince dans la prise de sortie du
générateur.
8
Placez la pince autour de la conduite ou du câble et
assurez-vous que les mâchoires sont bien fermées.
Allumez le générateur.
L'écran affiche l'icône de connexion à une pince
Figure 12.7 Icône de connexion à une pince
La ligne doit être mise à la terre (masse) de chaque côté
de la pince pour que le signal puisse circuler. Mettez la
ligne à la terre si nécessaire. Un câble isolé peut être
tracé même s'il n'a aucune connexion réelle à la terre. Il
faut toutefois qu'une longueur raisonnable du réseau soit
enterrée d'un des deux côtés de la pince pour fournir un
couplage capacitif à la terre (sol).
REMARQUE : il n'est pas nécessaire d'effectuer une
liaison à la terre du générateur lorsque vous utilisez la
pince.
© 2021 Radiodetection Ltd
Plage de la pince émettrice
Bien que les pinces émettrices et réceptrices se
ressemblent, elles sont dotées de bobinages internes
différents. Afin d'éviter de connecter la mauvaise pince,
les pinces émettrices et réceptrices sont dotées de
prises différentes.
Pinces émettrices standard
La pince standard permet d'appliquer le signal du
générateur de façon très sélective et efficace sur un
câble jusqu'à 130 mm (5¼") de diamètre maximum avec
des fréquences comprises entre 8 kHz et 200 kHz.
Les pinces standard et les pinces de petit diamètre sont
équipées d'un double ressort pour une bonne efficacité.
Petite pince émettrice
La pince émettrice de petit diamètre sert à appliquer des
signaux de 8 kHz à 200 kHz sur un câble dans une zone
à accès réduit. La pince est adaptée aux câbles de 50
mm de diamètre maximum.
Pince Current Direction (CD)
Figure 12,8 : Pince CD
La pince CD se branche dans la prise accessoires du
générateur et permet d'appliquer des signaux CD sur
des câbles.
AVERTISSEMENT ! Le générateur doit être raccordé à
des réseaux sous tension uniquement avec des
accessoires appropriés tels qu'un connecteur de prise
domestique ou avec un connecteur de câble sous tension.
12.5 Alimentation
externe du générateur
Les alimentations externes secteur ou automobile
offrent un moyen supplémentaire et pratique d'alimenter
le générateur.
AVERTISSEMENT ! Voici les caractéristiques de
l'alimentation secteur : 100-240 V ca, 1,3 A. Utilisez toujours
un cordon détachable correctement calibré.
électrique
