réinitialisation CD peut être utilisée pour rétablir le bon
fonctionnement de la fonction CD.
Pour procéder à une réinitialisation CD, maintenez la
touche enfoncée
Ce phénomène est désigné « déplacement de phase »
et peut survenir lorsqu'un signal avec un courant
alternatif s'échappe d'un conducteur ayant une capacité
ou inductance significative. L'angle de phase relatif entre
les deux fréquences change, mais uniquement sur de
longues distances.

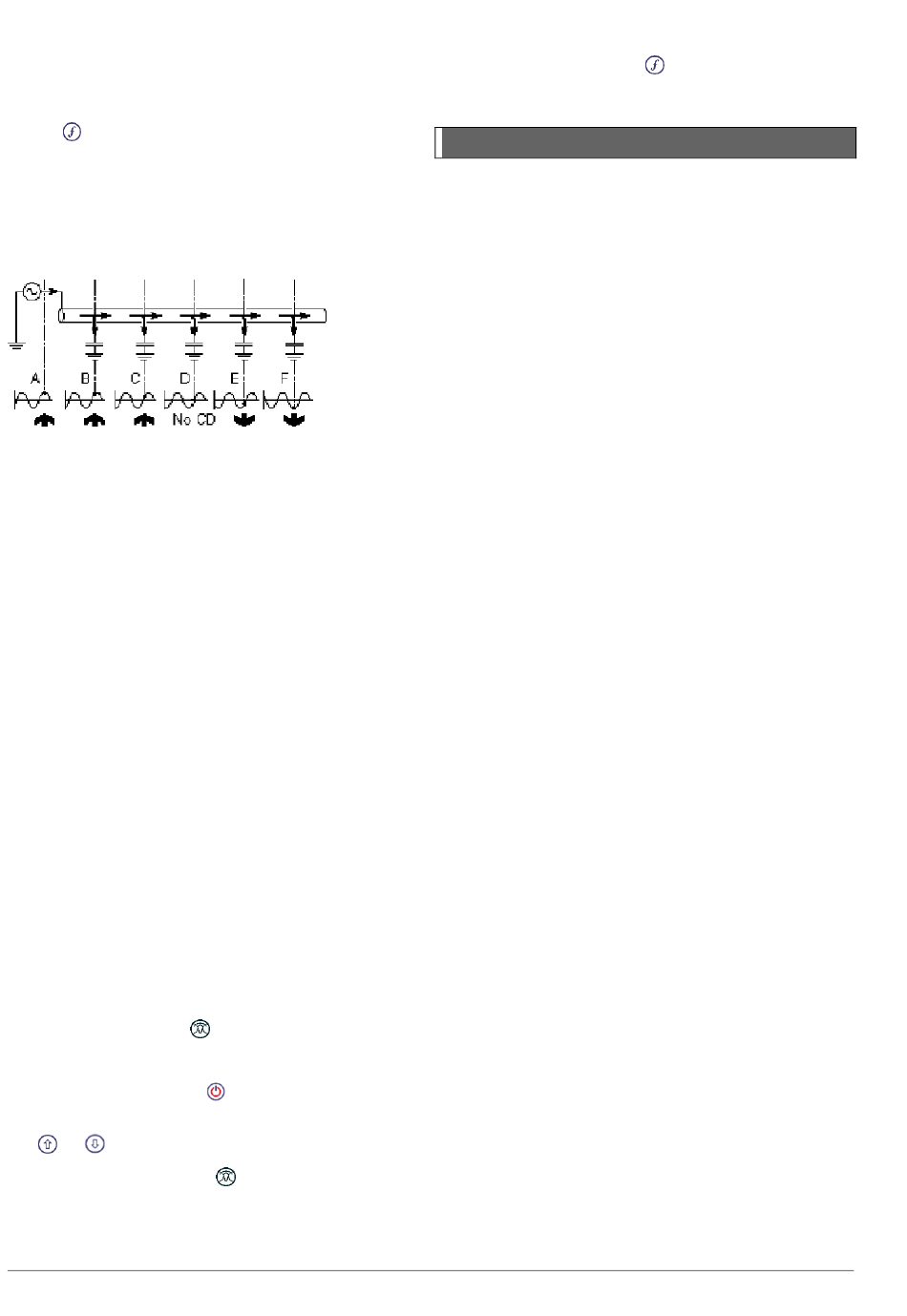

Figure 9,2 : Réinitialisation CD
La figure 9.2 montre une ligne enterrée avec une
capacité significative à la masse. Elle montre le
déplacement de phase progressif qui intervient le long
de la ligne. Le schéma montre un point de référence sur
chaque forme d'onde. Tout d'abord, le point de référence
apparaît en plein sur la réponse crête d'un demi-cycle
positif (A). Progressivement, il se déplace vers le point
d'intersection zéro (D) et termine sur la réponse crête
d'un demi-cycle négatif (F). Le sens s'est déplacé
d'avant en arrière. Au point intermédiaire (D), le flux de
courant ne peut être déterminé. À ce stade, les flèches
CD du récepteur RD8200 clignotent. Dans l'exemple de
la figure, en retournant à (C) qui est le dernier point où
un relevé CD a été réalisé, et en effectuant une
réinitialisation CD, la réponse en (C) sera égale à celle
de (A).
Dans la plupart des cas, le déplacement d'angle de
phase n'intervient pas avant plusieurs kilomètres du
générateur et dans certain cas, une réinitialisation CD
peut être requise tous les 20 kilomètres (15 miles).
Réalisation d'réinitialisation CD
Vous devez effectuer une réinitialisation CD à chaque
fois que vous sélectionnez une fréquence CD. La
réinitialisation CD ne s'effectue qu'en mode CD.Pour
effectuer une réinitialisation CD :
Lors de l'utilisation d'une fréquence CD au choix,
1 maintenez la touche
Ou en alternative
1 Appuyez sur la touche
2 Naviguez jusqu'au menu CDR à l'aide des touches
ou
3 Appuyez sur la touche
CDR
4 Sélectionnez YES
© 2021 Radiodetection Ltd
enfoncée
pour accéder au menu
pour accéder au menu
5 Appuyez sur la touche
quitter le menu principal
9.3 Pinces CD et stéthoscopes
Sur la pince CD/CM comme sur l'antenne stéthoscope
CD, une flèche indique l'orientation de la pince ou de
l'antenne stéthoscope par rapport au générateur. Si la
flèche ne pointe pas en direction du générateur lors de
la réinitialisation CD, l'écran du récepteur affiche 000 et
le bar graph 100 %. Si la flèche pointe en direction du
générateur, l'écran du récepteur affiche 111 et il n'y a
aucun relevé sur le bar graph.
Lorsque vous utilisez un de ces accessoires, il est
important de réinitialiser la fonction CD à un point connu,
près du générateur, avant d'effectuer des mesures
d'identification.
Référez-vous à la section 8 pour plus d'informations sur
les pinces et antennes stéthoscopes.
pour réinitialiser le CD et
