Section 9 - Current Direction (CD)
9.1 Comprendre le CD
La reconnaissance du sens du courant (Current
Direction) est une fonction qui permet de repérer
positivement une ligne à des points distants de
l'application du signal. Elle est fortement souhaitable,
sinon essentielle, à un repérage positif de lignes longue
distance. Ces lignes peuvent être tracées et repérées de
façon positive dans des zones encombrées ou longeant
d'autres réseaux.
La fonction CD sur les récepteurs RD8200 indique la
direction de circulation du courant sur une ligne.
L'identité de la ligne est établie si l'écran du récepteur
indique que le courant circule en avant et s'éloigne du
point d'application du signal du générateur.
Un signal qui s'est couplé à des lignes adjacentes trouve
un trajet de retour vers le point d'application d'origine du
signal. Cela est indiqué par la flèche du récepteur qui
pointe en arrière vers le générateur.
Cela est en contraste avec la flèche qui pointe en avant
indiquant le réseau cible.
Le signal CD du générateur doit être directement
raccordé au réseau cible avec une liaison à la terre
distante. La plupart des signaux CD sont basse
fréquence, les rendant ainsi inutilisables pour un
raccordement avec une pince normale ou par induction.
Ces signaux peuvent toutefois être appliqués avec une
pince émettrice CD.
Utiliser le sens du courant (CD) pour
permettre l'identification
Les récepteurs RD8200 et les générateurs Tx-10 et Tx-
10G sont dotés de plusieurs fréquences CD afin de vous
permettre de déterminer le sens du courant sur un
réseau cible.
REMARQUE : le récepteur et le générateur doivent tous
deux présenter la même fréquence CD ou des
fréquences installées pour permettre l'utilisation de la
fonction. Si plusieurs fréquences CD sont installées,
assurez-vous que le récepteur et le générateur sont tous
les deux définis sur la même fréquence CD. Les
fréquences CD sur le récepteur et le générateur sont
indiquées par l'icône
© 2021 Radiodetection Ltd
à l'écran.

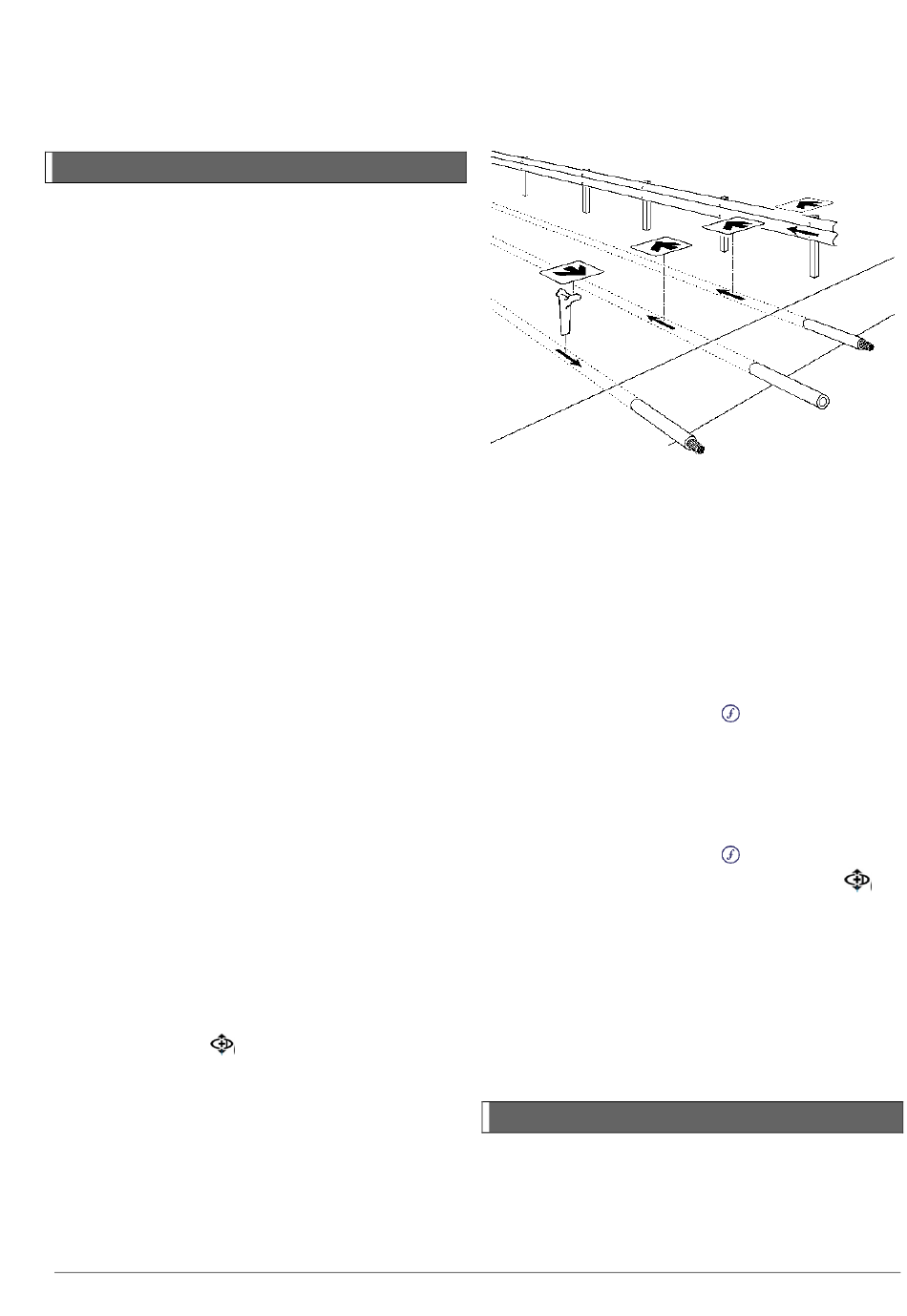

Figure 9,1 : Sens du courant
Pour sélectionner la fréquence CD, procédez comme
suit :
Générateur
1
Éteignez le générateur
2
Connectez le générateur au câble ou à la
canalisation cible, soit en raccordement direct soit
avec une pince CD.
3
Allumez le générateur
4
Appuyez sur la touche
fréquence CD s'affiche
Le CD est la combinaison de deux fréquences, une
fréquence CD et une fréquence de localisation.
Récepteur
1
Appuyez sur la touche
fréquence CD s'affiche, indiquée par l'icône
CD 4 kHz
Les modèles RD8200 sont dotés de la fonction Current
Direction qui utilise une fréquence de 4 kHz.
fréquence doit vous permettre d'utiliser la fonction CD
pour identifier une ligne sur des câbles haute impédance
tels que les câbles de téléphone et la CATV.
9.2 Réinitialisation CD
À propos de la réinitialisation CD
Lorsque vous tracez un signal sur des lignes cibles très
longues, le signal du générateur fuit progressivement
dans le sol par capacité. Cela signifie que l'angle de
phase du signal restant change progressivement. Une
jusqu'à ce que la
jusqu'à ce que la
.
Cette
41
