8.1.1 Grosseurs de tuyau et éléments dont il faut
tenir compte
Lors de la configuration d'un système en cascade, tenez compte
des diamètres de tuyaux et des débits suivants. Notez que les
débits supérieurs à 1,22 m/s (4 pi/s) peuvent entraîner une érosion
des tuyaux ou un bruit d'écoulement. Ces spécifications peuvent
varier selon les conditions d'installation.
NFB-301C
Débit (gallons par
Qté minute)
@ -6 °C (20 °F) ΔT
2 58
3 87
4 116
5 145
6 174
7 203
8 232
9 261
10 290
11 319
12 348
13 377
14 406
15 435
16 464
NFB-399C
Débit (gallons par
Qté minute)
@ -6 °C (20 °F) ΔT
2 76
3 114
4 152
5 190
6 228
7 266
8 304
9 342
10 380
11 418
12 456
13 494
14 532
15 570
16 608
Tailles de tuyaux
recommandées pour les
chaudières (0,61-1,22 m/s
(2-4 ft/s))
6,35 cm (2 1⁄2 po)
20,32 cm (3 po)
20,32 cm (4 po)
20,32 cm (4 po)
20,32 cm (5 po)
20,32 cm (5 po)
20,32 cm (5 po)
20,32 cm (5 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (7 po)
20,32 cm (7 po)
Tailles de tuyaux
recommandées pour les
chaudières (0,61-1,22 m/s
(2-4 ft/s))
20,32 cm (3 po)
8,89 cm (3 1⁄2 po)
20,32 cm (4 po)
20,32 cm (5 po)
20,32 cm (5 po)
20,32 cm (5 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (6 po)
20,32 cm (7 po)
20,32 cm (7 po)
20,32 cm (7 po)
20,32 cm (8 po)
20,32 cm (8 po)
20,32 cm (8 po)
8.2 Raccordement des câbles de
communication
Jusqu'à 32 chaudières peuvent être raccordées avec les câbles
de communication Ready-Link de Navien. Sélectionnez une des
chaudières du système en cascade en tant qu'appareil principal,
avant d'y raccorder les autres chaudières en tant qu'appareils
secondaires. Avant de procéder au raccordement, assurez-vous
que l'alimentation électrique de toutes les chaudières est coupée.

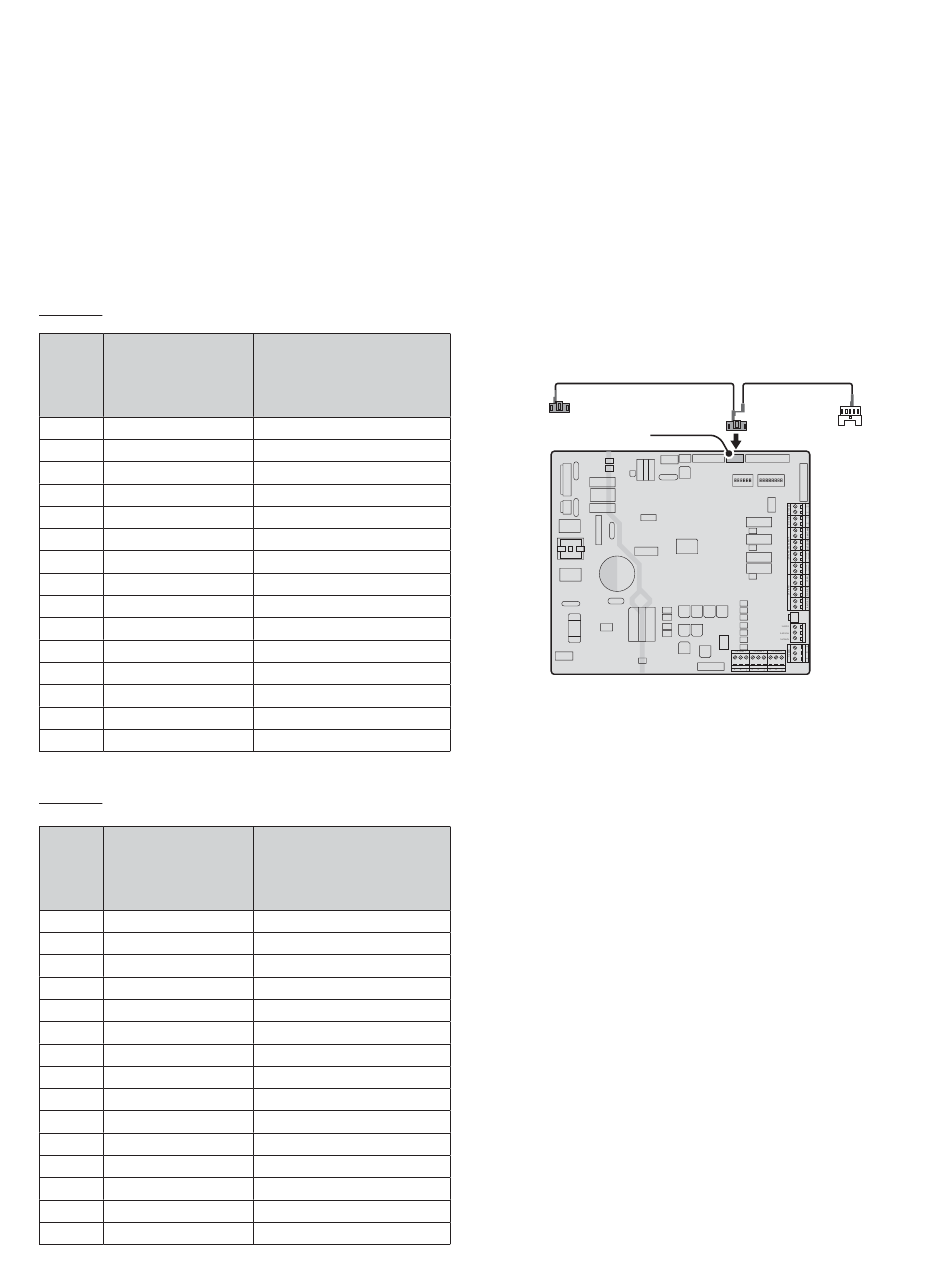

Branchez les câbles Ready-Link à la plaquette de connexion CNK1
sur la carte de circuits imprimés :
CNK1
8.2.1 Configuration des paramètres de
communication
Une fois les câbles de communication Ready-Link branchés,
rétablissez l'alimentation de la chaudière et mettez toutes les
chaudières sous tension avec le bouton marche/arrêt.
Pour configurer les paramètres de communication, reportez-vous
à la section «11.6.4 Configuration d'un systeme en cascade» à la
page 104.
Installation d'un système en cascade 71
