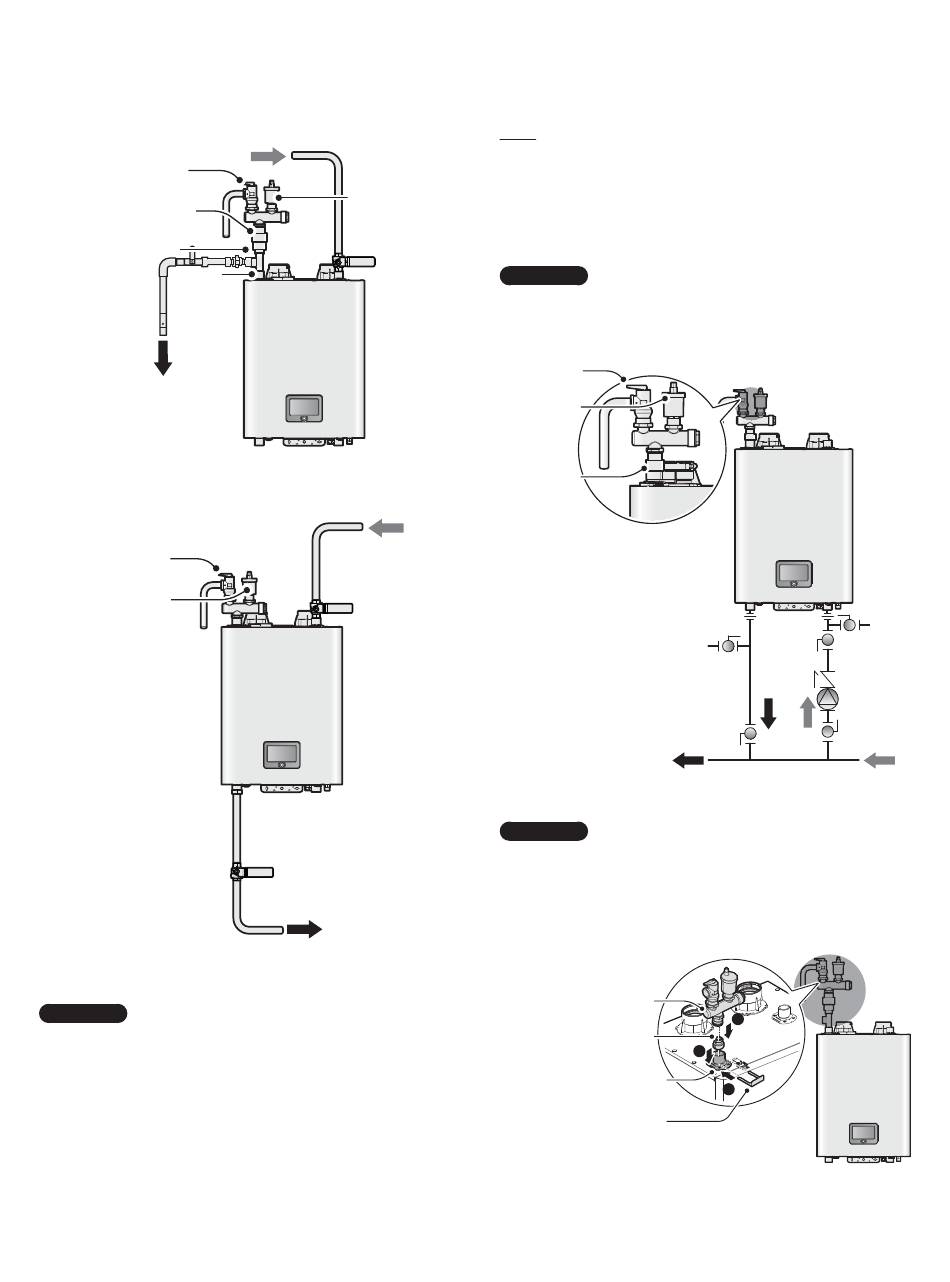

Soupape
de détente
Mamelon de raccordement
conique pour évent
Mamelon double
Raccord
en T
Alimentation
<Alimentation supérieure/retour supérieur>
Soupape de détente
Évacuation d'air
automatique
<Alimentation inférieure/retour supérieur>
Utilisez les bouchons avec joints fournis pour
Remarque
fermer tous les raccords d'alimentation et de
retour inutilisés.
Retour
Évacuation
d'air automatique
Retour
Alimentation
Évent
La chaudière NFB de Navien est munie d'un évent et d'un
mamelon de raccordement conique pour adaptateur qui doit être
fixé au raccord de l'évent. L'évent permet d'évacuer efficacement
l'air du système de chauffage de l'espace. La figure suivante
montre une installation classique de l'évent.
Installez la soupape de détente sur l'adaptateur
Remarque
avant d'installer l'évent. Si la soupape de détente
n'est pas installée en premier, elle peut interférer
avec l'évent.
Soupape
de détente
Évent
Mamelon de
raccordement
conique pour
évent
Alimentation
Après avoir installé le mamelon de raccordement
Remarque
de l'évent au raccord de l'évent et inséré
l'adaptateur soupape de détente-évent dans le
mamelon de l'évent, installez l'attache fournie
entre le mamelon de raccordement de l'évent et
l'adaptateur soupape de détente-évent pour fixer
l'adaptateur au raccord.
Adaptateur soupape
de détente-évent
Mamelon de
raccordement
pour évent
Raccord de
l'adaptateur soupape
de détente-évent
Attache
Retour
2
1
3
Installation de la tuyauterie du circuit
21
