3.8.1 Alimentation secteur
POWER, bornes 1, 2 et PE :
Relier les bornes 1 et 2 au fil de phase et au fil
neutre de l'alimentation secteur. L'inversion du fil de
phase et du fil neutre n'a aucune importance pour le
fonctionnement.
Relier la borne PE au fil de terre vert/jaune. Les deux
bornes PE doivent être reliées à des fils de terre
séparés.
La section maximale des fils pouvant être raccordés
2
est de 6 mm
.
Fusible de secours : max. 16 A.
Nota : Les fils de l'alimentation secteur ne doivent
pas être reliés aux bornes 3 et 4 (PUMP).
3.8.2 Alimentation de la pompe
PUMP, bornes 3, 4 et PE :
Relier les bornes 3 et 4 au fil de phase et au fil
neutre de la pompe. L'inversion du fil de phase et du
fil neutre n'a aucune importance pour le fonctionne-
ment.
Relier la borne PE au fil de terre vert/jaune. Les deux
bornes PE doivent être reliées à des fils de terre
séparés.
La section maximale des fils pouvant être raccordés
2
est de 6 mm
.
3.8.3 Relais d'alarme
ALARM RELAY, bornes 5, 6 et 7 :
Relier les bornes 5, 6 et 7 au relais interne d'alarme
comme suit :
•
Borne 5 NC (contact normalement fermé).
•
Borne 6 COM (commune).
•
Borne 7 NO (contact normalement ouvert).
Le relais est activé en cas de dépassement des
limites d'alarme et d'avertissement.
Le redémarrage manuel ou automatique peut être
sélectionné dans l'écran 11.4.3 Redémarrage auto-
matique du R100.
Le redémarrage manuel est effectué en appuyant
sur la touche On/Off du CU 300.
3.9 Réglages
Les écrans et réglages du R100 sont montrés et
décrits ci-après.
Pour une description plus détaillée des écrans du
R100, voir le chapitre 11. CU 300 avec R100.
Chaque écran du R100 est doté d'un numéro qui
réfère au chapitre dans lequel il est décrit.

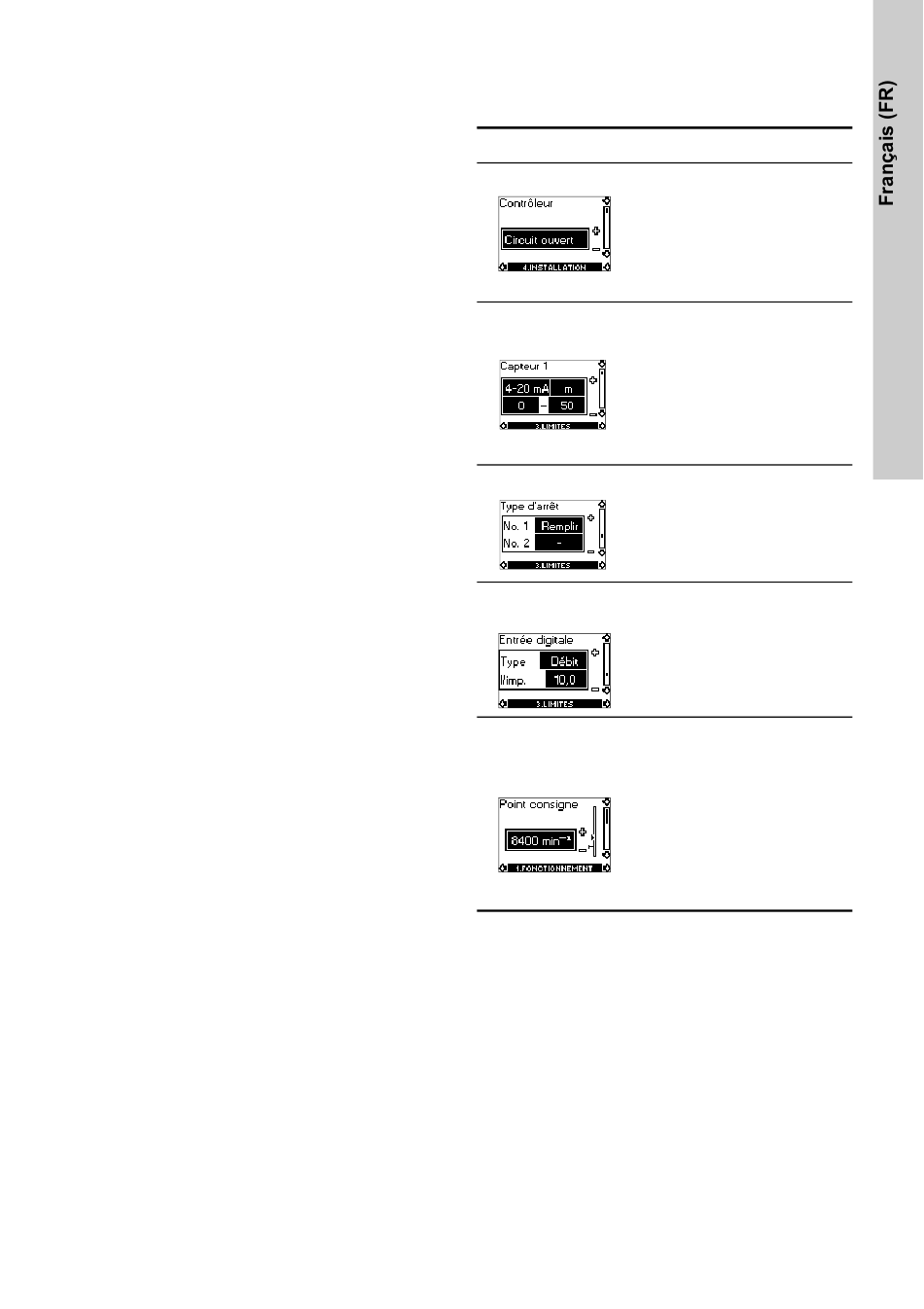

3.9.1 Réglages du R100
Il convient d'effectuer les réglages du R100
suivants :
Afficheur
Réglage du R100
11.4.1 Contrôleur
Sélectionner "Circuit fermé".
Régler le type de capteur.
Exemple :
11.3.1 Capteur 1
•
•
•
Régler le type d'arrêt sou-
11.3.9 Type d'arrêt
haité.
•
•
11.3.10 Entrée di-
gitale
Régler
•
•
Régler la hauteur manomé-
trique souhaitée (m).
11.1.1 Point de
Exemple : 35 m.
consigne
Règle : Le réglage maximal
du point de consigne est la
valeur maximale réglée à
l'écran 11.3.1 Capteur 1
moins 5 mètres.
Dans ce cas : 40 moins 5 =
35 mètres.
3.10 Mise en service
Avant la mise en service, la pression d'entrée du
réservoir à diaphragme doit être réglée sur 70 % du
point de consigne réglé à l'écran 11.1.1 Point de
consigne du R100.
Signal de sortie du cap-
teur (4-20 mA),
unité de réglage (m),
plage de réglage - hau-
teur manométrique
(0-40 m).
Capteur 1 : "Remplir".
Capteur 2 : "-" (inactif).
Type sur "Marche" et
l/imp. sur "-" (inactif).
13
