Montage
3.2.1
Ensemble de mesure avec chambre unique

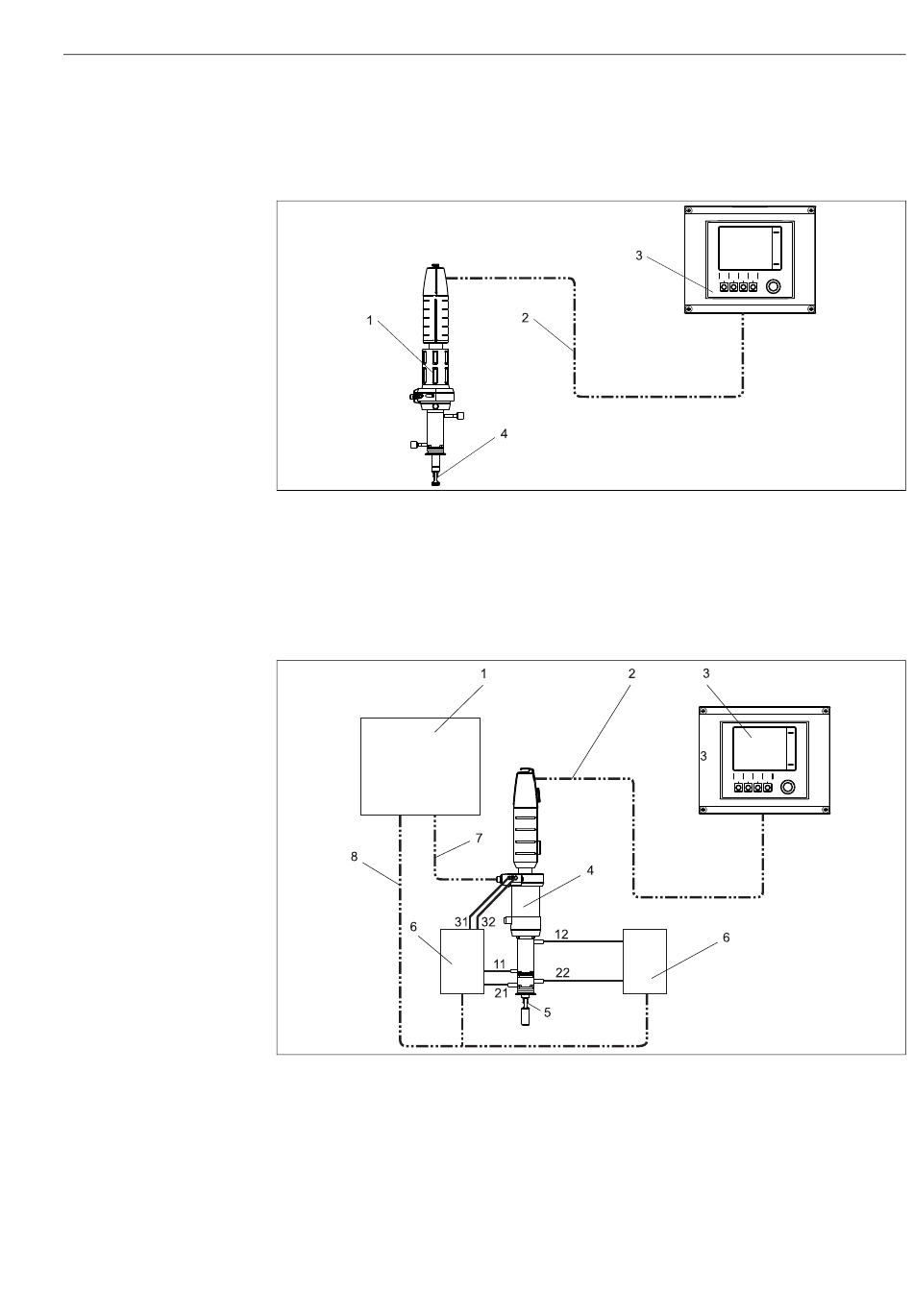

Fig. 5:
Ensemble de mesure (exemple)
1
Sonde Cleanfit CPA875
2
Câble de mesure
3
Transmetteur Liquiline CM44x
4
Capteur
3.2.2
Ensemble de mesure avec double chambre
Fig. 6:
Ensemble de mesure avec actionnement pneumatique et double chambre (exemple)
1
Unité de commande
2
Câble de mesure
3
Transmetteur Liquiline CM44x
4
Sonde Cleanfit CPA875
5
Capteur
6
Boîtier multivanne
7
Signal fin de course
8
Signaux de commande (électriques /
pneumatiques)
11/12 Entrée / sortie de la chambre de maintenance
21/22 Entrée / sortie de la chambre avant
31/32 Commande de l' e ntraînement
