Montage
18
Montage et démontage des capteurs avec adaptateur non visible (Pos. B)

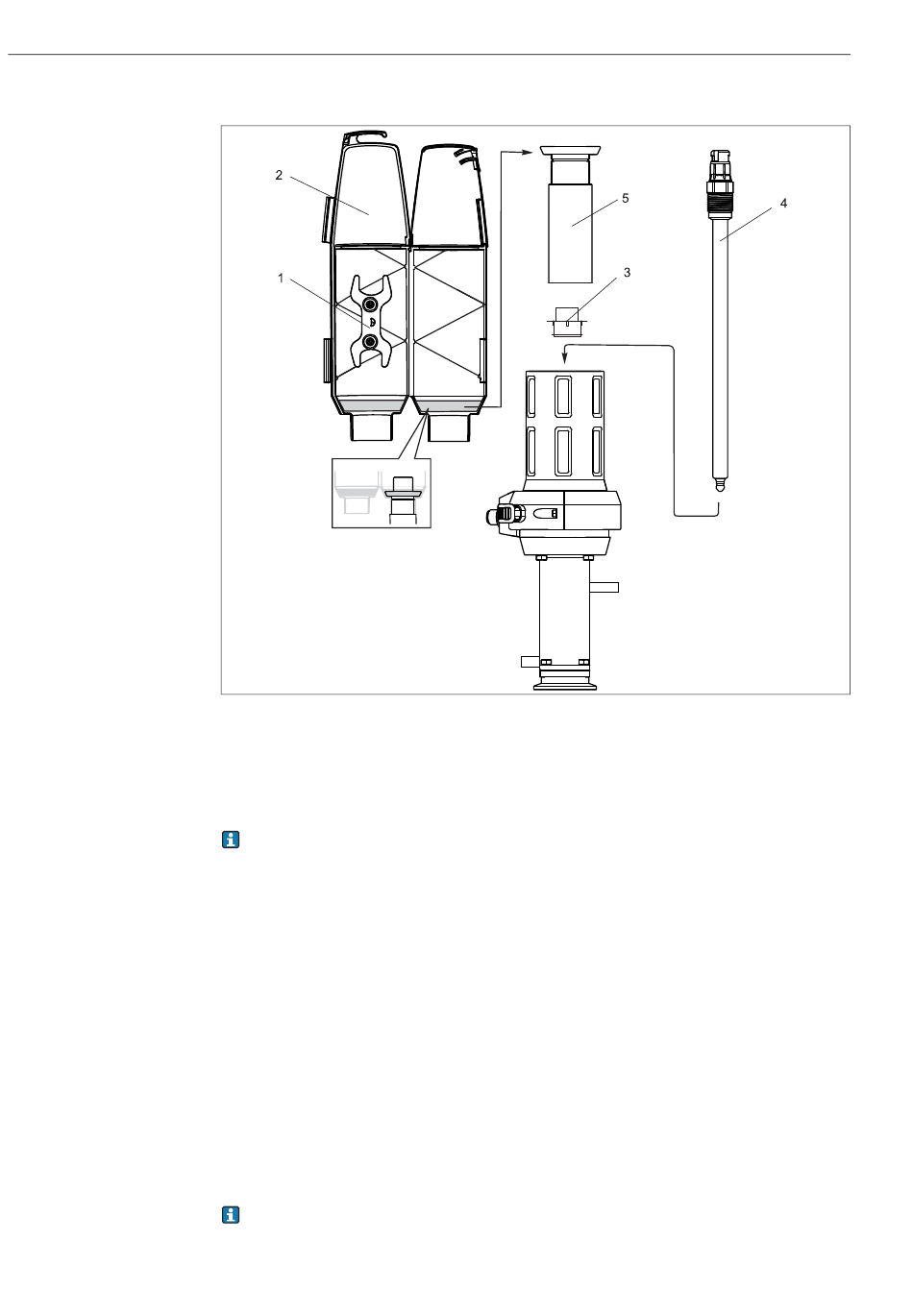

Fig. 16: Montage du capteur
1 Clé à molette (SW 17/19 mm)
2 Capot de protection
3 Obturateur
4 Capteur
5 Tube de sonde
Avec cette version, vous pouvez installer des capteurs à remplissage gel. Pour pouvoir
monter des capteurs à remplissage KCl, il vous faut un "adaptateur gel - KCl".
Pour monter le capteur, procédez de la façon suivante :
1. Retirez le capot de protection ( å 16, Pos. 2) (possible si la sonde est en position de
maintenance).
2. Dévissez le tube de sonde (Pos. 5) (dans le sens inverse des aiguilles d' u ne montre).
3. Retirez l' o bturateur jaune (pos. 3).
4. Vissez le capteur à la place de l' o bturateur (Pos. 4) :
– d' a bord à la main
– ensuite avec la clé à molette (pos. 1) d' e nv. ¼ de tour.
5. Passez le câble de capteur dans le tube de sonde et connectez-le au capteur.
6. Revissez le tube de sonde.
7. Replacez la clé à molette dans le capot de protection.
8. Montez le capot de protection sur la sonde. Pour cela, passez le câble de mesure dans le
chemin de câble (en haut du capot de protection).
Montez toujours le capot de protection avant de mettre la sonde en position de mesure.
Lorsque la sonde est en position de mesure, le capot de protection ne peut pas être
retiré, ce qui empêche le démontage du capteur.
Cleanfit CPA875
a0023256
