Sommaire des Matières pour Mettler Toledo WKC

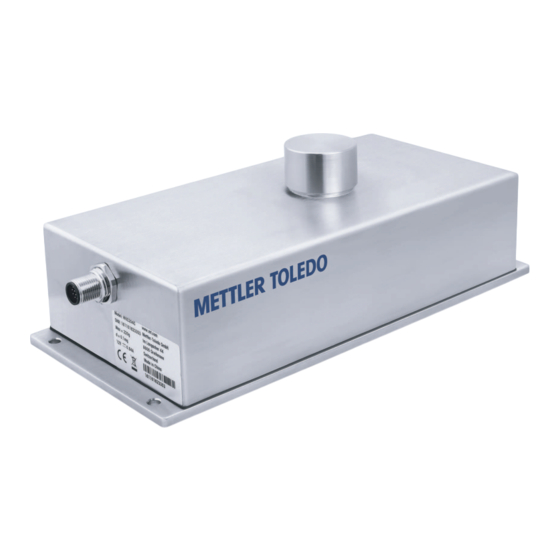

- Page 1 Modules de pesage...
-
Page 3: Table Des Matières
Table des matières Installation Installation mécanique ....................1.1.1 Interface de support (surface d'appui) ............. 1.1.2 Interface de pesage (plateforme de pesage) ............. Installation électrique....................1.2.1 Configuration typique..................1.2.2 Alimentation ....................1.2.3 Câbles et câblage ..................Affection des broches du connecteur M12............... Connexion ConBlock –... - Page 4 Table des matières...
-
Page 5: Installation
1 Installation 1.1 Installation mécanique 1.1.1 Interface de support (surface d'appui) Respectez ce qui suit lors de la conception de l'interface de support pour le module de pesage : Placez si possible le module de pesage sur une surface d'appui insensible aux vibrations. •... - Page 6 WKC205 : 3 orifices de fixation Autres types de WKC : 4 orifices de fixation Voir [Dimensions } page 15]. 3 Placez l'interface de pesage composée d'une pla- teforme de pesage sur mesure et d'un plateau de pesage adaptateur sur le récepteur de charge...
-
Page 7: Installation Électrique
1.2 Installation électrique 1.2.1 Configuration typique Les modules de pesage WKC peuvent être reliés au système de contrôle via le câble standard M12 (12 broches). Le bornier appelé « ConBlock » fourni par METTLER TOLEDO comme accessoire peut être utilisé pour faciliter le câblage. -
Page 8: Alimentation
1.2.2 Alimentation Les modules de pesage WKC fonctionnent avec un courant d'entrée nominal de 12 à 24 V CC (10 à 29 V DC) : max. 0,2 A 1 Utilisez une source d'alimentation stable, sans fluctuations de tension. 2 Si les fluctuations de tension ne peuvent pas être évitées, utiliser un régulateur de tension pour fournir une valeur de tension constante au module de pesage. -
Page 9: Connexion Conblock - Zone Sécurisée
Connexions ConBlock – côté plate-forme de pesage Le module de pesage WKC est fourni avec un câble à 12 conducteures à extrémités ouvertes. Les bornes du ConBlock correspondantes sont identifiées par la couleur du câble et la désignation de broche concernée :... -
Page 10: Configuration
2 Configuration 2.1 Protocole de communication Les modules de pesage WKC font appel au protocole de communication MT-SICS pour communiquer avec les systèmes de contrôle. MT-SICS est un protocole défini par METTLER TOLEDO. MT-SICS est l'abréviation de METTLER TOLEDO Standard Interface Command Set (kit de commandes •... -
Page 11: Configuration Du Pc
2.3 Configuration du PC Les modules de pesage WKC peuvent être configurés à l'aide des commandes MT-SICS. Pour cette configura- tion, le module de pesage doit être connecté à un PC ou un ordinateur portable. Afin de configurer les paramètres du module de pesage via un PC ou un ordinateur portable, prévoyez les élé- ments suivants : Exigences concernant le matériel... -
Page 12: Fonctionnement
3 Fonctionnement 3.1 Limites d'utilisation Lors de l'utilisation de modules de pesage WKC, les limites suivantes doivent être respectées : La charge maximale autorisée sur le module de pesage est définie par la portée maximale du module de • pesage (voir fiche technique). Cette plage inclut la plateforme de pesage sur mesure (précharge) plus l’objet pesé... -
Page 13: Fonction De Tarage
Pour obtenir des informations complémentaires, veuillez vous reporter au Manuel de référence MT-SICS Inter- face Commands, 11781363 (anglais), téléchargeable depuis Documentation WKC https://www.mt.com/ind-wkc-documents 3.5 Réinitialisation (remettre à zéro) La fonction de réinitialisation définit un nouveau point zéro (de référence), réinitialise la valeur de poids actuelle et efface le contenu de la mémoire de tare. -
Page 14: Caractéristiques Techniques
4 Caractéristiques techniques 4.1 Caractéristiques générales Dimensions Module de pesage (L x l x H) 245 x 112 x 90,5 (WKC6002C) 245 x 112 x 82 (WKC204C / WKC603C) 245 x 120 x 90 (WKC205) Interfaces Type d'interface RS422, bidirectionnelle simultanée, 2 400 à 38 400 bits/s RS485, unidirectionnelle, bidirectionnelle à... -
Page 15: Caractéristiques D'interface
4.2 Caractéristiques d'interface Pour l’affectation des broches, reportez-vous à la section [Affection des broches du connecteur M12 } page 6]. Interface RS422/RS485 Paramètre RS422/RS485 Type d'interface Interface commandée en tension selon les normes EIA RS422 et EIA RS485 (CCITT V.11, DIN 66259 partie 3) Longueur max. -
Page 16: Code De Mention Du Type
4.3 Code de mention du type Votre module de pesage est identifié de façon unique par la mention du type. Celle-ci figure sur l'étiquette laser posée sur votre module de pesage. Désignation Valeurs Poids – d'accessoires – Compact – Portée et précision d'affichage 205 : 220 g/0,01 mg •... -
Page 17: Dimensions
4.4 Dimensions WKC204C et WKC603C Plateau de pesage rond 130.5 11.5 ±0.1 Plateau de pesage carré 130.5 11.5 ±0.1 Caractéristiques techniques ... - Page 18 WKC205C Caractéristiques techniques ...
- Page 19 WKC6002C Plateau de pesage rond 11.5 ±0.1 Plateau de pesage carré 11.5 ±0.1 Caractéristiques techniques ...
-
Page 20: Accessoires
4.5 Accessoires Pour les accessoires, veuillez consulter la fiche technique correspondante. (www.mt.com/ind-wkc-documents) Documentation WKC https://www.mt.com/ind-wkc-documents 4.6 Pièces de rechange pour le client Item (Élément) Description Référence de com- mande Emballage de rechange WKC204, Boîte en carton, protection en mousse 304 594 77... - Page 22 www.mt.com Pour plus d’informations Mettler-Toledo GmbH Industrial 8606 Nänikon, Switzerland www.mt.com Sous réserve de modifications techniques. © Mettler-Toledo GmbH 10/2020 30297214D fr 30297214...
