Assemblage

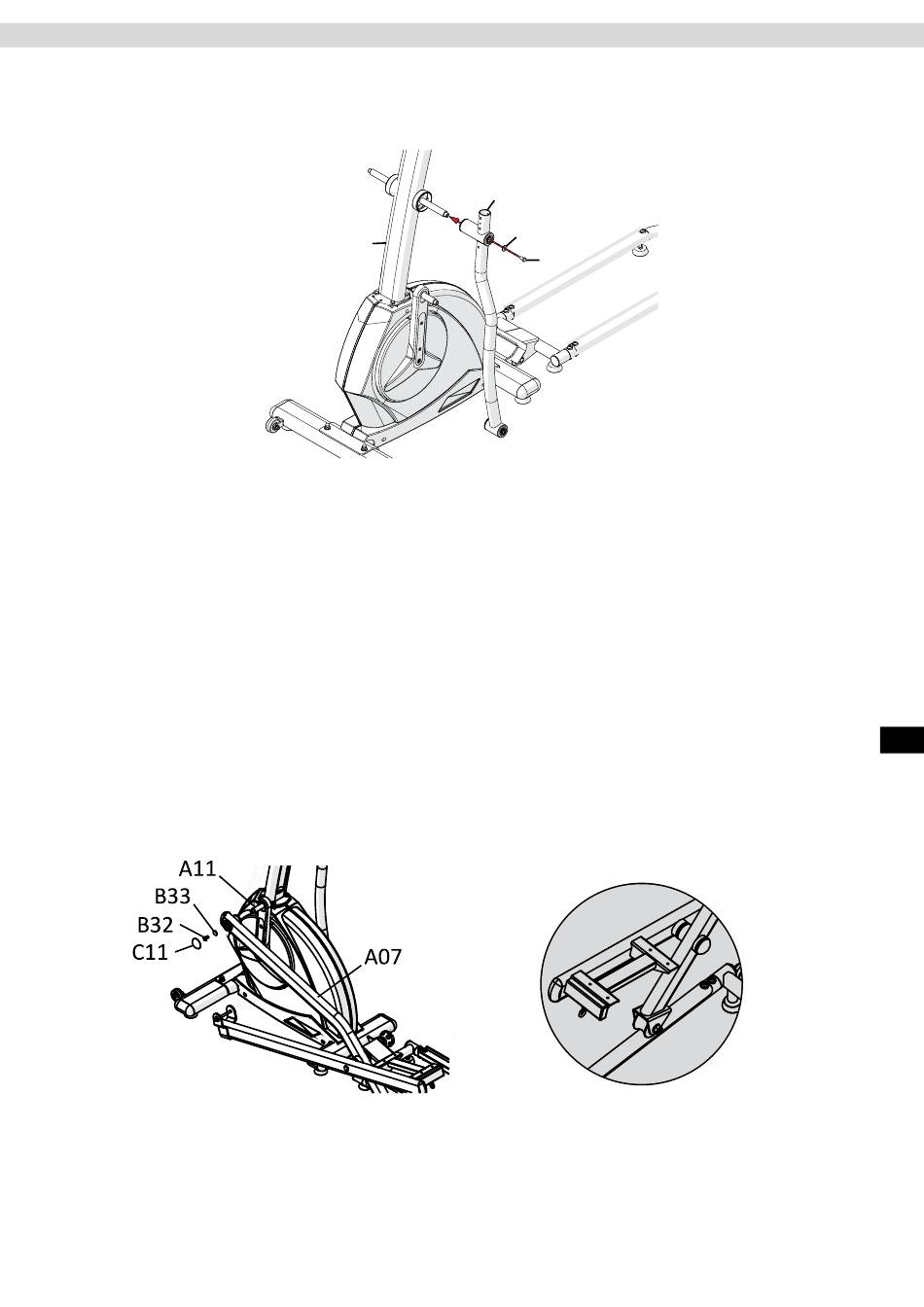

Etape 6 : Assemblage des tubes de balancier
Insérez le tube de balancier gauche (A03) dans l'essieu, préalablement lubrifié, de la tige de guidon (A02).
Fixez le tube de balancier (A03) avec un boulon (B32) et une rondelle (B33).
Répétez l'opération avec le tube de balancier droit (A04).
A03
B33
A02
B32
Etape 7 : Assemblage des tubes de guidage
Faites glisser le roulement du tube de guidage gauche (A07) sur le petit essieu préalablement lubrifié (A11) du
disque de transmission gauche du cadre de base et placez le rouleau sur le côté gauche du cadre coulissant
(voir le détail encerclé).
Fixez le tube de guidage gauche (A07) au petit essieu (11) avec un boulon à tête hexagonale (B32) et une
rondelle (B33).
Placez maintenant le capuchon rond (C11) sur la tête du boulon (B32).
FRA
Répétez l'opération avec le tube de guidage droit (A08)
9
