Sommaire des Matières pour Maxxus Multi-Press 6.0

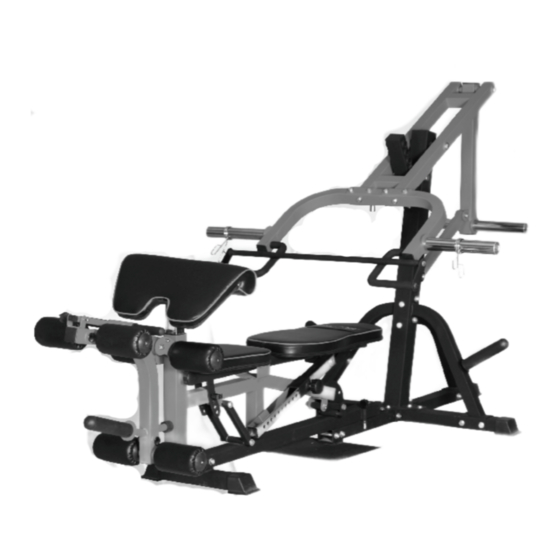

- Page 1 Multi-Press 6.0...
-
Page 2: Table Des Matières
Ce document ne peut être reproduit, conservé dans un système de recherche ou transmis en tout ou en partie, sous quelque forme ou par quelque moyen que ce soit, électronique, mécanique, photocopie, enregistrement ou autre, sans l’autorisation écrite préalable de Maxxus Group GmbH &... -
Page 3: Consignes De Sécurité
Toute manipulation ou intervention sur l’appareil peut causer des dommages sur celui-ci et être dangereux pour les personnes. Si vous avez des questions ou des requêtes, contactez votre revendeur spécialisé ou le service client MAXXUS et ils seront ravis de vous aider. -
Page 4: Contenu De La Livraison
Contenu de la livraison Contenu de la livraison – Etape d’assemblage 1 : Contenu de la livraison – Etape d’assemblage 2 : Contenu de la livraison – Etape d’assemblage 3 :... - Page 5 Contenu de la livraison Contenu de la livraison – Etape d’assemblage 4 : Pièce N. Description Etape 3 Qté Safety pin Bracket for seat cushion Bracket for back rest Adjuster pin unit Adjuster tube Leg curler Tube for round cushion Pièce N.
-
Page 6: Assemblage
Assemblage Déballez soigneusement tous les pièces fournis. Ayez quelqu’un pour vous aider, certaines pièces de l’appareil d’entrainement sont volumineuses et lourdes. Vérifiez que toutes les pièces et tout le matériel de fixation (vis, écrous, etc.) ont été livrés. Assemblez les pièces avec soin, tout dommage ou défaut survenant en raison d’erreurs commises au moment de l’assemblage ne sont pas couverts par la garantie ou l’assurance. - Page 7 Assemblage Etape d’assemblage 1.2 : Placez le tube vertical principal (5) sur la jonction entre le tube fixe principal (1) et les stabilisateurs des deux côtés (4), puis fixez les en utilisant huit vis (6). Ensuite, fixez les deux supports (8-gauche/7-droit) au tube vertical principal (5), ainsi qu‘aux stabilisateurs droit et gauche (4).
- Page 8 Assemblage Etape d’assemblage 2.1 : Fixez le tube de support avant (22) avec deux vis (3) au tube mobile principal (21). Placez le tube mobile princi- pal (21) avec la douille de guidage sur l’écrou du tube fixe principal (1) et fixez-le avec le jeu de vis (A). Attention : Faites très attention en plaçant le tube mobile (21) sur l’écrou.
- Page 9 Assemblage Etape d‘assemblage 2.2 : Fixez le support avec la goupille de sécurité (23) au support arrière du châssis principal (25) en utilisant une vis (28). Assurez-vous que le support (23) est dans le bon sens, voir schéma. Puis, fixez le support avec la goupille de sécurité (23), en utilisant l’arbre (26), au tube mobile principal. Ensuite, placez le tube de guidage (24) sur la droite et la gauche de l’arbre du support avant, situé...
- Page 10 Assemblage Etape d‘assemblage 3.1 : Fixez le cousin de siège (49), à l’aide de deux vis (51), au cadre de siège (38). Puis, fixez le cousin du dossier (52), à l’aide de deux vis (51), au cadre de dossier (39). Après, mettez le cadre de siège (38), à...
- Page 11 Assemblage Etape d‘assemblage 3.2 : Placez le leg curl (43) sur le support avant du châssis principal (25) et fixez-le à droite et à gauche en utilisant une vis (6) Placez les trois tubes pour les cousins arrondis (44) dans les supports du châssis principal (25) et aux extré- mités haute et basse du leg curl (43).
- Page 12 Assemblage Etape d‘assemblage 3.3 : Fixez le cousin pour arm curl (66) avec deux vis (37) sur le tube pour arm curl (47). Après, mettez le tube pour arm curl (47) dans le support du châssis principal (25) et fixez-le dans la position voulue, avec la molette (34). Ensuite, fixez la poignée du arm curl (45) sur le leg curl (43) en utilisant une goupille de sécurité...
- Page 13 Assemblage Etape d‘assemblage 4 : Placez le double cadre (69), en utilisant l’arbre (2), sur le support supérieur du cadre vertical principal (5) et fixez-le avec deux vis (6). Après, reliez le support de poids (70) et le cadre vertical principal (5) au tube de raccordement (71). Pour cela, utilisez deux vis (72).
-
Page 14: Entretien, Nettoyage Et Maintenance
Pour ce faire, nettoyez les tubes de guidage avec un chiffon humide et du savon liquide ou du liquide vaisselle. Par ailleurs, vous pouvez utiliser le spray dégraissant MAXXUS® (disponible en option). Après ça, séchez les tubes de guidage soigneusement et lubrifiez-les avec le spray lubrifiant MAXXUS®... -
Page 15: Informations D'entrainement
Informations d’entraînement Préparation avant l’entraînement Avant de commencer l’entraînement, vous ne devez pas seulement vous assurer que votre équipement est en parfait état, mais également que votre corps a lui aussi été correctement préparé à l’entraînement. C’est pourquoi, si vous n’avez pas fait d’exercice d’endurance depuis longtemps, il vous est conseillé... - Page 16 Informations d’entrainement Hydratation Il est vital de s’hydrater suffisamment avant et pendant l’entraînement. Au cours d’une séance d’entraînement de 30 minutes, il est possible de perdre jusqu’à un litre de liquide. Afin de compenser cette perte, vous pouvez boire un mélange d’un tiers de jus de pomme avec deux tiers d’eau, pour renouveler toutes les électrolytes et les minéraux perdus par le corps par la transpiration.
-
Page 17: Vue Éclatée
Vue éclatée... -
Page 18: Liste Des Pièces
Liste des pièces Pièce N. Description Dimension Qté under main frame feet pad bolt M12x95 side ground tube stand tube bolt M10x25 right side support tube left side support tube back support tube bolt M12x105 bolt M12x100 tube cap □50-70 tube cap □50x70x2.0 Countersunk head tapping screws... - Page 19 Liste des pièces Pièce N. Description Dimension Qté pull bar bolt M10x75 cheast pad bearing seat pad tube cap 40x60 bolt M8x55 back pad tube cap 45x45x2.0 shaft sleeve Ø32xØ25.8x25 Powder metallurgy set sleeve axis of rotation sponge inside sponge cap outside sponge cap Hexagon socket button head screws M8x25...
- Page 20 Notes...
- Page 21 Notes...
-
Page 22: Garantie
Garantie* Pour que le service client MAXXUS® puisse vous aider rapidement lors d’une demande de prestation de service, certaines informa- tions vous concernant et concernant votre équipement sportif sont nécessaires. Afin de trouver les pièces détachées requises cor- rectes, nous aurons besoin du nom du produit, de la date d’achat et du numéro de série. -
Page 23: Contrat De Maintenance
Je reconnais avoir pris connaissance des conditions générales de vente de la société MAXXUS® Group GmbH & Co. KG. Je demande par la présente à la société MAXXUS® Group GmbH & Co. KG d’effectuer les réparations concernant le défaut mentionné... - Page 24 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 D-64331 Weiterstadt Allemagne E-Mail: info@maxxus.de www.maxxus.com...
