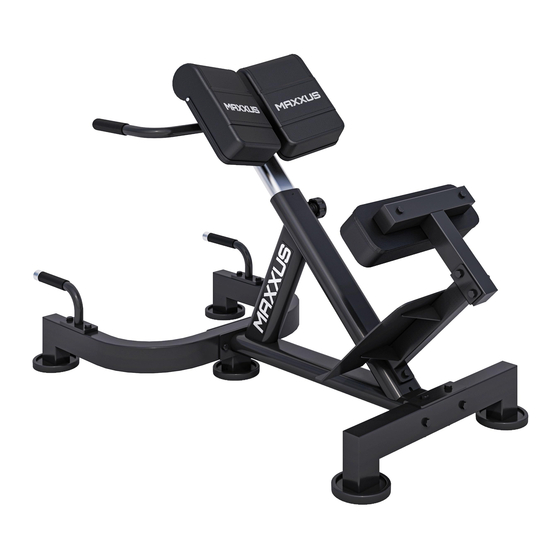

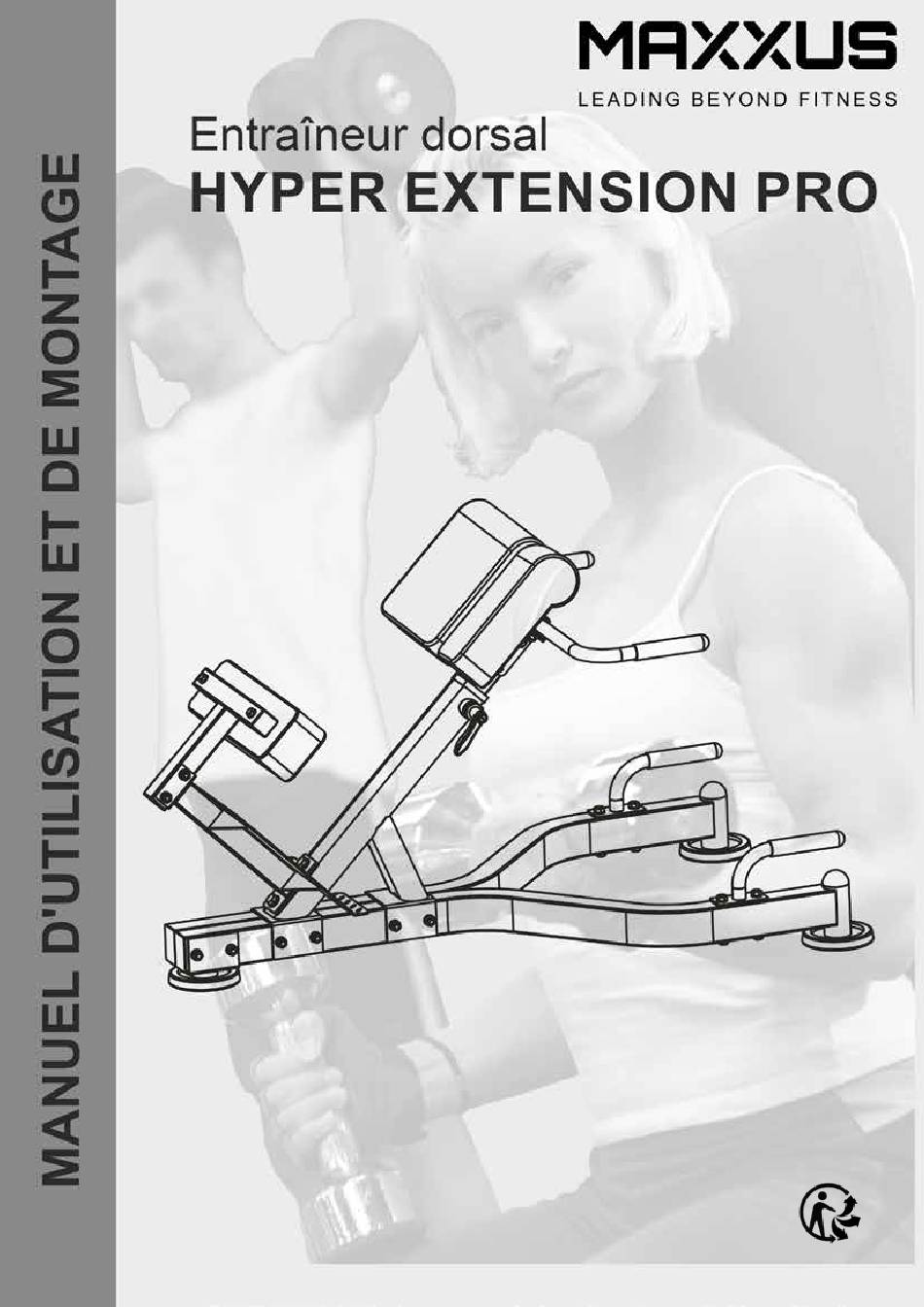

Maxxus HYPER EXTENSION PRO Manuel D'utilisation Et De Montage

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour Maxxus HYPER EXTENSION PRO

Sommaire des Matières pour Maxxus HYPER EXTENSION PRO

  • Page 2: Table Des Matières

    Tous droits réservés L’utilisation des textes et des images, même en partie, sans le consentement écrit de GORILLA SPORTS FRANCE et MAXXUS Group GmbH & Co. KG est en violation du droit d’auteur et est passible de poursuites. Cela s’applique également à la duplication, au microfilmage et au traitement avec des systèmes électroniques. Erreurs, modifications techniques et de couleurs réservées.

  • Page 3: Règles De Sécurité

    - Afin de protéger les sols sensibles tels que le bois, le stratifié, le carrelage ... et de les protéger contre les dommages tels que les rayures, il est recommandé de placer des tapis de protection de sol MAXXUS® en permanence sous l’appareil.

  • Page 4: Aperçu De L'appareil & Avertissements

    Aperçu de l’appareil & avertissements Coussins d’appui Poignées Coussin pour mollets Fixation pour le réglage de la hauteur Poignées à Dips (Pompes) Avertissements : N’utilisez l’appareil d’entraînement que pour l’usage auquel il est destiné. Une utilisation non conforme peut mettre l’utilisateur en danger. Lisez attentivement les instructions de montage et d’utilisation et respectez toutes les consignes et informations.

  • Page 5: Pièces

    Pièces Montage Déballez avec précaution tous les éléments reçus à la livraison. N’hésitez pas à vous faire aider par une autre personne, car certains éléments de votre appareil d’entraînement sont encombrants et lourds. Avant le montage, vérifiez que le matériel de fixation (vis, écrous, etc.) et les composants sont complets à l’aide de la liste des pièces et du matériel de fixation figurant dans les pages précédentes de ce manuel.
  • Page 6 Montage Étape 1 : Placez les deux extrémités arrière des cadres de base droit et gauche (1 & 2) dans le pied arrière (3). Fixez-les avec deux vis à tête hexagonale M10x125 (5), quatre rondelles Ø10 (6) et deux écrous de blocage M10 (7).
  • Page 7 Montage Étape 3 : Fixez une poignée inférieure (8) à l’extrémité avant du cadre de base à droite ou à gauche. Utiliser deux vis à tête hexagonale M10x90 (9), quatre rondelles Ø10 (6) et deux contre-écrous M10 (7). (renouvelez l’opération pour la seconde poignée). Étape 4 : Fixez le support pour le coussin d’appui (11) à...
  • Page 8 Montage Étape 5 : Insérez le tube coulissant (26) dans le support de la colonne montante.Pour régler le tube coulissant (26) en hauteur,desserrez légèrement le levier manuel en le tournant dans le sens inverse des aiguilles d’une montre, sans le dévisser complètement. Réglez ensuite la hauteur souhaitée du tube coulissant (26) et fixez-le en resserrant le levier manuel dans le sens des aiguilles d’une montre.
  • Page 9 Montage Étape 7 : Fixez le coussin de mollet (18) au cadre en T (12). Utilisez pour cela deux vis à tête hexagonale M8x60 (23) et deux rondelles Ø8 (22). Étape 8 : Fixez le cadre en T (12) sur le logement arrière du repose-pied. Utilisez pour cela deux vis à tête hexagonale M10x60 (15), quatre rondelles Ø10 (6) et des écrous.
  • Page 10 Montage Étape 9 : Fixez la poignée (17) sur le logement avant du tube coulissant. Utilisez pour cela deux vis à six pans creux M10x50 (20), quatre rondelles Ø10 (6) et deux écrous de blocage M10 (7). Étape 10 : Fixez les deux coussins d’appui (19) sur les logements du tube coulissant.

  • Page 11: Entretien, Nettoyage & Maintenance

    Entretien, nettoyage & maintenance Nettoyage Nettoyez votre appareil d’entraînement après chaque séance d’entraînement. Utilisez pour cela un chiffon humide et du savon. N’utilisez en aucun cas de solvants. Un nettoyage régulier contribue de manière décisive à la conservation et à la longévité de votre appareil. Les dommages causés par la transpiration du corps ou d’autres liquides ne sont en aucun cas couverts par la garantie.

  • Page 12: Recommandations D'entraînement

    Recommandations d’entraînement Préparation de l’entraînement Avant de commencer l’entraînement, non seulement votre équipement d’entraînement doit être en parfait état de marche, mais vous ou votre corps devez également être prêt à vous entraîner. Si vous n’avez pas fait d’entraînement d’endurance depuis longtemps, vous devriez toujours consulter votre médecin de famille et faire un bilan de santé...
  • Page 13 Listes des pièces N° de pièce Désignation Dimensions Quantité Cadre de base, partie droite Cadre de base, partie gauche Pied de support arrière Cadre de soutien Vis à tête hexagonale M10x125 Rondelle Ø10 Écrou de blocage Poignée basse Vis à tête hexagonale M10x90 Support de marche Support pour coussin d’appui...

  • Page 14: Garantie

    Garantie Domaines d’utilisation et périodes de garantie Les appareils de fitness MAXXUS® conviennent à différents domaines d’utilisation selon le modèle. Pour connaître les domaines d’utilisation de votre appareil de fitness, reportez-vous aux «Données techniques» de ce manuel d’utilisation. Zone d’accueil : Usage privé...
  • Page 15 Gorilla Sports France SARL 5 rue des Cavaliers, 67160 Wissembourg - France E-mail : info@gorillasports.fr www.gorillasports.fr...
