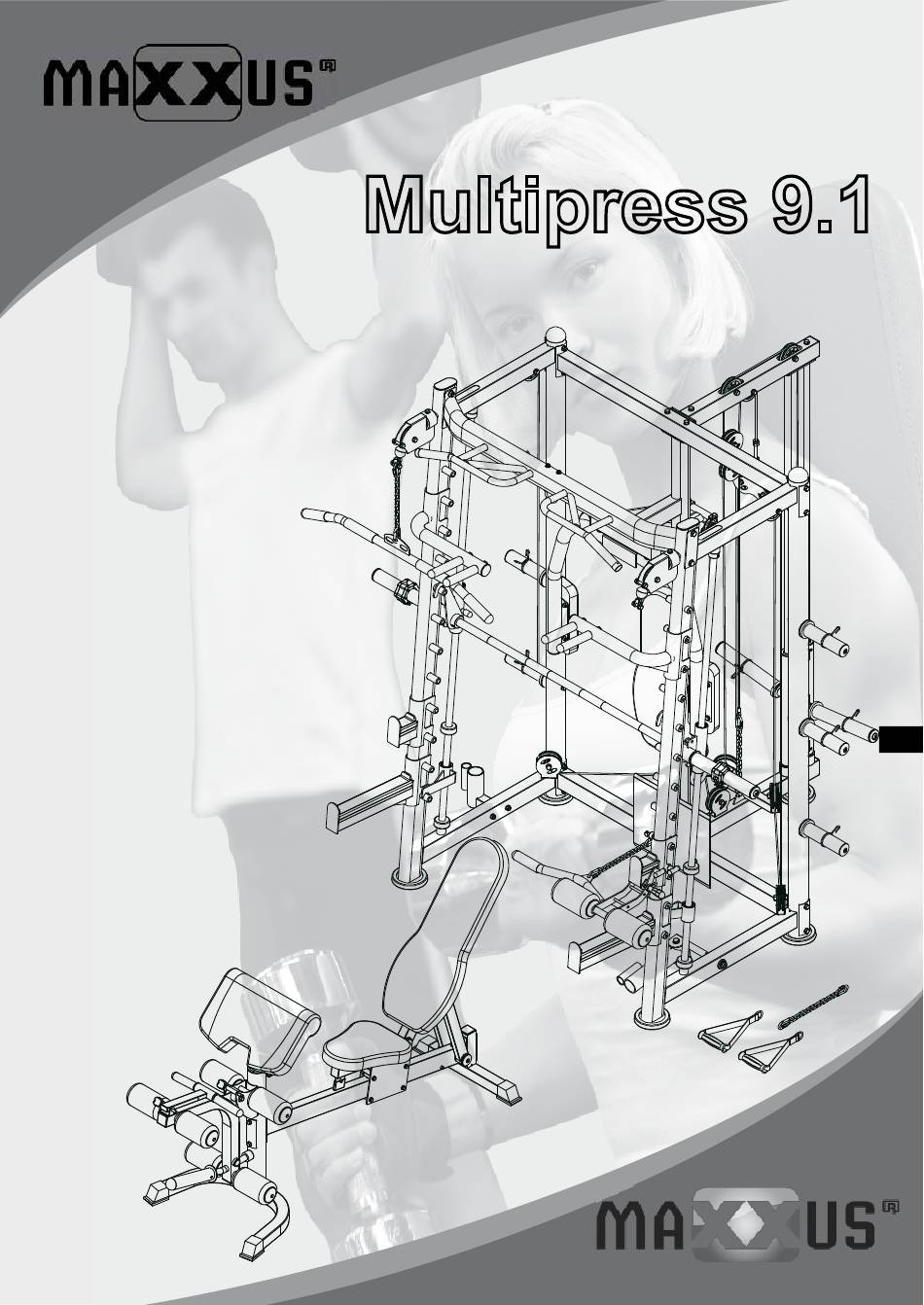

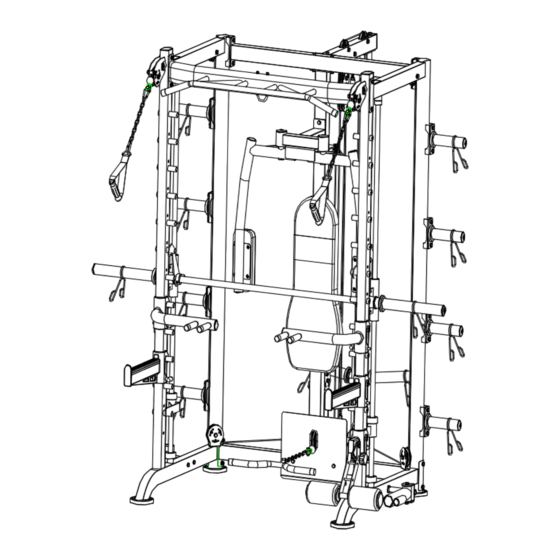

- Page 1 Multipress 9.1 Instructions d’assemblage...
- Page 2 électronique, mécanique, photocopie, enregistrement ou autre, sans l’autorisation écrite préalable de Maxxus Group GmbH & Co. KG. La reproduction, y compris sous forme électronique, n’est autorisée qu’avec l’autorisation écrite préalable et directe de MAXXUS Group GmbH & Co. KG.
- Page 3 Toute manipulation ou intervention sur l’appareil peut endommager l’appareil et constituer un danger pour les personnes. Si vous avez des questions ou des doutes, contactez votre revendeur spécialisé ou le service clients MAXXUS. Ils se feront un plaisir de vous aider.
- Page 4 Contenu de la livraison – Station multifonction...
- Page 5 Contenu de la livraison – Station multifonction...
- Page 6 Contenu de la livraison – Station multifonction Câble de traction (55) – Longueur 2 2515 mm Câble de traction (60) – Longueur Câble de traction (69) – Longueur 3 100 mm Câble de traction – Longueur 10 215 mm Poignée Barre de traction, longue Barre de traction, courte...
- Page 7 Assemblage – Station multifonction Déballez précautionneusement toutes les pièces livrées. Demandez de l’aide à une autre personne, car certaines pièces de l’appareil sont volumineuses et lourdes. Vériez que toutes les pièces et le matériel de xation (vis, boulons, etc.) ont été livrés. Assemblez les pièces précautionneusement car tout dommage ou défaut résultant d’une erreur d’assemblage n’est pas pris en charge par la garantie.
- Page 8 Assemblage – Station multifonction Etape d’assemblage 2 Accrochez la barre d’haltères (16) avec les crochets de retenue sur les cadres latéraux gauche et droit. Faites glisser par le haut sur le tube coulissant (17) les éléments suivants : élément de guidage gauche (18) - butée en caoutchouc ronde (25) - crochet de sécurité gauche (26) - butée en caoutchouc ronde (25) - veuillez également consulter le diagramme de section circulaire.
- Page 9 Assemblage – Station multifonction Etape d’assemblage 3 Placez le montant avec pied (29) sur la face arrière de la barre transversale assemblée à l’étape 1 et vissez-les ensemble à l’aide d’un M12x30 (37), deux rondelles élastiques Ø12 (38) et deux rondelles Ø12 (12). Montez le cadre de base de «...
- Page 10 Assemblage – Station multifonction Etape d’assemblage 4 Fixez la pièce de raccordement (42) au tube de base de « buttery » à l’aide de quatre vis hexagonales M10x25 (50), quatre rondelles élastiques Ø10 (51) et quatre rondelles Ø10 (9). Placez le bras de « buttery » gauche (43) dans le support gauche de la pièce de raccordement (42) et xez-le par le haut avec une rondelle Ø16 (49) et un écrou M16 (48).
- Page 11 Assemblage – Station multifonction Etape d’assemblage 5 Desserrez et retirez les trois poulies simples (R1, R2 et R4) du cadre. Raccordez l’extrémité du câble de traction (55) au support du chariot de poids. Faites passer le câble de traction (55) à travers la poulie simple (R1) et remontez la poulie simple (R1) sur le cadre en T.
- Page 12 Assemblage – Station multifonction Etape d’assemblage 5...
- Page 13 Assemblage – Station multifonction Etape d’assemblage 6 Desserrez les deux poulies simples (R1 et R2) sur la ace arrière du cadre de base de « buttery ». Accrochez l’œillet à l’extrémité du câble de traction (60) sur le crochet du bras de « buttery » gauche.
- Page 14 Assemblage – Station multifonction Etape d’assemblage 6...
- Page 15 Assemblage – Station multifonction Etape d’assemblage 7 Avant de commencer cette étape, enlevez la bille d’écartement à une extrémité du câble de traction (61). Des- serrez pour cela l’écrou et retirez la vis hexagonale. Desserrez ensuite le support en U de l’extrémité du câble. Vous pouvez maintenant retirer la bille d’écartement et le support arrondi.
- Page 16 Assemblage – Station multifonction Etape d’assemblage 7...
- Page 17 Assemblage – Station multifonction Etape d’assemblage 8 Fixez le repose-pied (68) avec les vis hexagonales M10x25 (50) et deux rondelles Ø10 (9) sur le tube transver- sal inférieur. Démontez la bille d’écartement de l’extrémité du câble de poulie (69) en desserrant l’écrou et en retirant la vis hexagonale.
- Page 18 Assemblage – Station multifonction Etape d’assemblage 8...
- Page 19 Assemblage – Station multifonction Etape d’assemblage 9 Fixez le coussin de dossier (73) au cadre de base de « buttery » à l’aide de deux vis hexagonales M8x100 (72) et deux rondelles Ø8 (47). Fixez les supports de barre d’haltères xes (74) de l’extérieur sur le tube inérieur du cadre latéral. Utilisez pour cela deux vis hexagonales M10x70 (54), quatre rondelles Ø10 (9) et deux écrous de sécurité...
- Page 20 Assemblage – Station multifonction Etape d’assemblage 10 Fixez trois supports de disques de poids (75) par l’extérieur des montants arrière du cadre latéral droit et gauche à l’aide d’un boulon à tête hexagonale M10x25 (50) et d’une rondelle Ø10 (9) pour chaque support.
- Page 21 Assemblage – Station multifonction Equipment Fixez le cadre de développé des jambes (79) avec la goupille de blocage à tête ronde (80) et la goupille en T Ø10x100 mm (81) sur le support de barre d’haltères courte (78). Placez ensuite les trous du support (78) dans la position souhaitée sur le montant avant du cadre latéral droit ou gauche et xez-les avec la goupille en T Ø10x75 (82).
- Page 22 Assemblage – Station multifonction Stockage et sécurité pour l’entraînement avec barre d’haltères libre, version longue Poignées pour dips et pompes oignées individuelles - 2 pièces...
- Page 23 Assemblage – Banc de musculation Etape d’assemblage 1 Fixez le tube inférieur arrière (2) au tube de base (3) à l’aide de deux vis hexagonales M10x75 (6), quatre ron- delles Ø10 (33), deux écrous de sécurité M10 (52) et la plaque de retenue droite (7). Posez ensuite le tube vertical (51) sur le tube de socle avant (1) et xez-le avec deux vis hexagonales M12x75 (55), quatre rondelles Ø12 (54) et deux écrous de sécurité...
- Page 24 Assemblage – Banc de musculation Etape d’assemblage 3 Fixez le cadre de base (18) à la fente avant de la glissière (16) à l’aide de deux boulons hexagonaux M8x20 (19), deux rondelles Ø8 (32) et un tube d’écartement (30). Etape d’assemblage 4 Fixez le support pivotant (35) avec deux vis hexagonales M10x20 (39), deux rondelles Ø10 (33) et le tube d’écartement (42) sur le support avant du montant (51) et xez-le avec la goupille de blocage (59).
- Page 25 Assemblage – Banc de musculation Etape d’assemblage 5 Insérez les trois tubes transversaux (37) - comme indiqué sur l’image - dans le support pivotant ou dans la base. Faites glisser un couvercle (grande ouverture) (48) avec le côté ouvert vers l’extérieur (voir illustration) à chaque extrémité...
- Page 26 Assemblage – Banc de musculation Etape d’assemblage 7 Fixez le coussin de dossier (29) avec quatre vis hexagonales M8x20 (19) et quatre rondelles Ø8 (32) sur le tube support du dossier (17). Etape d’assemblage 8 Fixez le coussin d’assise (31) avec quatre vis hexagonales M8x20 (19) et quatre rondelles Ø8 (32) sur le chariot coulissant (16).
- Page 27 En cas d’utilisation régulière, vous devez lubrier les tubes coulissants une ois par mois. Si vous remarquez des grincements lors de l’entraînement, les tubes doivent être lubriés immédiatement. Les sprays dégrais- sants et lubriants MAXXUS® sont disponibles dans notre boutique en ligne sur www.maxxus.de dans nos Showrooms in Gross-Gerau.
- Page 28 Conseils d’entraînement Préparation avant l’entraînement Avant de commencer l’entraînement, vous ne devez pas seulement vous assurer que votre équipement est en parfait état, mais également que votre corps a lui aussi été correctement préparé à l’entraînement. C’est pourquoi, si vous n’avez pas fait d’exercice d’endurance depuis longtemps, il vous est conseillé...
- Page 29 Conseils d’entraînement Hydratation Il est vital de s’hydrater sufsamment avant et pendant l’entraînement. Au cours d’une séance d’entraînement de 30 minutes, il est possible de perdre jusqu’à un litre de liquide. An de compenser cette perte, vous pouvez boire un mélange d’un tiers de jus de pomme avec deux tiers d’eau, pour renouveler toutes les électrolytes et les minéraux perdus par le corps par la transpiration.
- Page 30 Liste des pièces - Station multifonction Pièces Description Type Qté tube de liaison arrière au sol cadre gauche cadre de droit tube de liaison arrière haut tube de liaison avant haut plaque de renfort 140x59xt3.0 plaque de renfort 160x60xt4.0 boulon hexagonal M10x100 Rondelle écrou de sécurité...
- Page 31 Liste des pièces - Station multifonction Pièces Description Type Qté extension de bras gauche extension de bras droite coussin pour les bras boulon hexagonal M8x20 Rondelle écrou de sécurité Rondelle boulon hexagonal M10x25 rondelle élastique poulie F95xF10.5x25.4 métallurgie des poudres F20xF16xF boulon hexagonal M10x70...
- Page 32 Liste des pièces - Station multifonction Pièces Description Type Qté goupille en T F10x75 barre de Dips gauche barre de Dips droite barre d'haltères longue sangle de poignée Tube F48x298x2.5T Tube F50x310xT0.5...
- Page 33 Vue éclatée - Banc de musculation...
- Page 34 Liste des pièces - Banc de musculation Pièces Description Type Qté Tube de socle avant Tube de socle arrière Tube de base Plaque de retenue courbe T3,0x59x140 Vis hexagonale M10x100 Vis hexagonale M10x75 Plaque de retenue droite T4,0x50x140mm Vis à poignée tournante avec goupille de blocage M18x1.5mm Goupille de sécurité...
- Page 35 Notes...
- Page 36 Garantie* Pour que le service client MAXXUS® puisse vous aider rapidement lors d’une demande de prestation de service, certaines informa- tions vous concernant et concernant votre équipement sporti sont nécessaires. An de trouver les pièces détachées requises cor- rectes, nous aurons besoin du nom du produit, de la date d’achat et du numéro de série.
- Page 37 Je reconnais avoir pris connaissance des conditions générales de vente de la société MAXXUS® Group GmbH & Co. KG. Je demande par la présente à la société MAXXUS® Group GmbH & Co. KG d’eectuer les réparations concernant le déaut mentionné...
- Page 38 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 D-64331 Weiterstadt Allemagne E-Mail: info@maxxus.de www.maxxus.de...
