Notice Technique
D104596XFR2
Septembre 2021
Type PS/80-1 Pilotes
SOMMAIRE
Généralités ............................................................... 1
Caractéristiques........................................................ 2
Marquage ................................................................. 2
Dimensions et Masses ............................................. 2
Installation ................................................................ 2
Mise en Service ........................................................ 2
Vérifications Périodiques .......................................... 3
Statut SEP ............................................................... 3
Exigences ATEX ...................................................... 3
Maintenance ............................................................. 3
Exploitation ............................................................... 5
Pièces de Rechange ................................................ 6
Schémas................................................................... 7
GÉNÉRALITÉS
Principe de la Notice
Le présent manuel fournit des instructions pour
l'installation, le démarrage, la maintenance et la
commande de pièces de rechange pour les pilotes
Type PS/80-1.

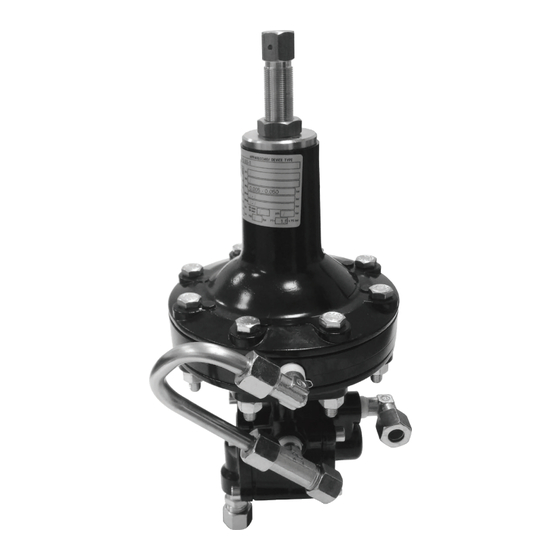

Figure 1. Type PS/80-1 Pilote
Description Produit
Conçus pour des régulateurs de pression moyenne.
Les pilotes de Type PS / 80-1 peuvent être installés
sur les régulateurs suivants :
Série FL - Série Cronos
Ce produit a été conçu pour être utilisé avec des
gaz combustibles de 1ère et 2ème famille suivant
EN 437 et avec d'autres gaz non combustibles et non
agressifs. Pour tous les autres gaz, autre que le gaz
naturel, veuillez nous contacter.
Type PS/80-1

Publicité

Table des Matières
loading

Manuels Connexes pour Emerson TARTARINI PS/80-1

Sommaire des Matières pour Emerson TARTARINI PS/80-1

  • Page 1: Table Des Matières

    Notice Technique Type PS/80-1 D104596XFR2 Septembre 2021 Type PS/80-1 Pilotes SOMMAIRE Généralités ............... 1 Caractéristiques............2 Marquage ..............2 Dimensions et Masses ..........2 Installation ..............2 Mise en Service ............2 Vérifications Périodiques .......... 3 Statut SEP ............... 3 Exigences ATEX ............

  • Page 2: Caractéristiques

    Type PS/80-1 CARACTÉRISTIQUES DIMENSIONS ET MASSES Tableau 1. Caractéristiques Techniques CONFIGURATIONS PRESSION PRESSION DE MATÉRIAUX DE SERVICE CONSIGNE W CORPS ET RÉGULATEUR , bar COVERCLES OU MONITEUR PS/80-1 0,01 - 0,5 Aluminium Raccordements : Taraudé 1/4” NPT Femelle. Tous les pilotes Type PS/80-1 sont livrés avec un filtre (capacité...

  • Page 3: Statut Sep

    STATUT SEP - la connexion à la tuyauterie aval des parties isolées ou l’ensemble de l’installation Emerson Process certifie que ce produit est conforme à la directive des équipements sous pression DESP • les dispositions de l’Article 9.3 des normes 10.2.3 EN 12186 et 9.3 EN 12279 doivent être appliquées...
  • Page 4 Type PS/80-1 c. Dévisser le siège (rep. 44) et remplacer le support Remonter les pièces dans l’ordre inverse du de patin (rep. 45). démontage. S’assurer au fur et à mesure du remontage que les pièces se déplacent librement et d. Procéder au remontage dans l’ordre inverse sans frottement.

  • Page 5: Exploitation

    Type PS/80-1 EXPLOITATION Tableau 2. Recherche de Pannes pour Pilotes Type PS/80-1 SYMPTÔMES CAUSE ACTIONS Vérifier le catalogue des ressorts et le remplacer Le ressort (rep. 5) est trop faible par un ressort plus fort Le point de consigne désiré n’est pas atteint Vérifier les connexions d’alimentation du pilote Fuites des connexions du pilote et l’alimentation par un débit de gaz correct...

  • Page 6: Pièces De Rechange

    Type PS/80-1 PIÈCES DE RECHANGE Pilotes Type PS/80-1 (Figure 4) Repère Descriptif Repère Descriptif Joint torique Vis de réglage Ecrou Goupille fendue Capuchon Bloc levier Support de ressort Plaque signalétique Ressort Goupille Capot Bague Seeger Ecrou Joint torique Plaque Feutre Membrane Crépine Vis11* Joint plat (PS/79-1 et RE/79-1 seulement)

  • Page 7: Schémas

    Type PS/80-1 SCHÉMAS TYPE PS/80-1 SECTION B-B TYPE PS/80-1 Figure 4. Pilotes Types PS/80-1 Tableau 3. Connexions PS/79-1 et PS/79-2 CODE CONNEXIONS Amont du régulateur Au régulateur (pression de motorisation) Aval du régulateur...
  • Page 8 Sede Amministrativa/Administrative Headquarters: OMT Tartarini, Via Clodoveo Bonazzi 43, 40013 Castel Maggiore (Bologna), Italy C.F. - P.I. e R.I. di MI 13186130152 - REA di MI/n.1622916 Direz. e Coord. (art. 2497 bis CC): EMERSON ELECTRIC CO. St. Louis (USA) Socio Unico...
