ESH Basic-FUBO-GK/MBK - Paquet monoligne
de maître d'œuvre pour bâtiments sans cave
Enficher le système de flexible KES avec le tube adaptateur
9
dans l'orifice du manchon de raccordement, jusqu'à ce que
l'on perçoive et entende un enclenchement (voir ill.: 10)..
Tendre le collier de serrage fourni autour de la pièce d'écar-
10
tement prémontée et fixer au tube adaptateur (voir ill.: 11)..
Paquet ESH Basic-FUBO-GK complètement monté avec
►
système de flexible KES et dispositif d'installation réglable
en hauteur (voir ill.: 12).
Tourner l'ensemble ESH Basic-FUBO-GK complet et l'enfi-
11
cher sur le piquet de terre enfoncé dans le sol (voir ill.: 13).
Si la structure au-dessus du plancher est supérieure
à 200 mm, glisser de manière homogène vers le
bas le joint à 3 nervures réglable sur le tuyau ainsi
que la bride d'étanchéité à l'eau sur le dispositif
d'installation. On assure ainsi que le joint à 3 ner-
vures et la bride d'étanchéité à l'eau se trouvent
au niveau du sol brut (voir ill.: 14).
le marquage blanc « Bord supérieur du sol brut »
n'a aucune signification dans ce cas de figure !
Art. Nr.: 5090033074 Rev.: 01/2018-09-05
FR

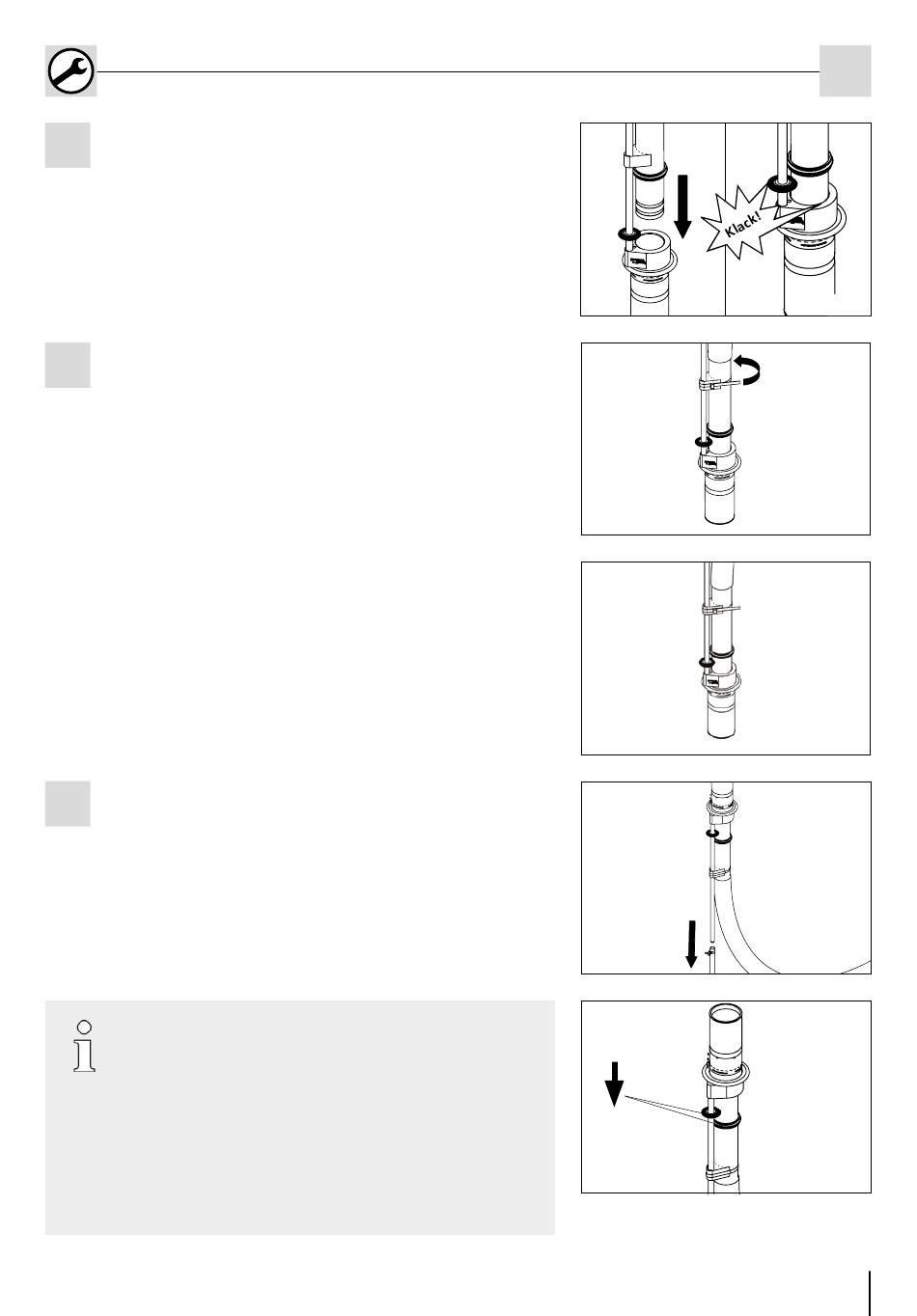

ill.: 10
