3.1.2 UCG/VUCG avec sélecteur de prises de taille III ou F
1. Déballer le boîtier du sectionneur et le sélecteur de prise puis
retirer le siccatif.
2. Mettre le joint en place dans la bride du changeur de prise sur le
couvercle du transformateur, voir Fig. 12. Ce joint n'est pas inclus
à la livraison.
3. Soulever le boîtier du sectionneur par les anneaux de levage (voir
Fig. 4) et le descendre prudemment dans l'ouverture du couvercle
du transformateur (voir Fig. 11). Placer correctement le boîtier du
sectionneur pour le montage du système d'arbre extérieur (voir
le schéma du transformateur). Les goujons situés sur la bride du
couvercle du transformateur doivent s'engager dans les trous
de la bride du boîtier du sectionneur. Placer 24 rondelles et des
écrous M12 (non compris à la livraison), voir Fig. 12. Serrer les
écrous.
4. Placer le sélecteur de prise pour l'assemblage au boîtier du
sectionneur. Soulever par les anneaux de levage (voir Fig. 4).
5. Si le changeur de prises est équipé d'une résistance de
liaison à monter sous le sélecteur de prises, le montage est
effectué après l'assemblage du sélecteur sur le boîtier du
sectionneur. Après le montage de la résistance de liaison,
le changeur de prise ne doit pas reposer sur elle. Il doit être
suspendu à un pont roulant, par exemple.
Lorsque le changeur de prises est équipé d'un commutateur
de résistance de liaison,celui-ci est monté sous le sélecteur de
prises à la livraison. Dans la boîte, un support spécial lui assure
de reposer sur la base du sélecteur. Ce support peut être retiré
de la boîte afin de soutenir le sélecteur pendant son assemblage
avec le boîtier du sectionneur. Après l'assemblage, soulever le
changeur de prises complet et retirer le support spécial. Ne pas
utiliser le support spécial pour soutenir le changeur de prises
complet ; Il doit être suspendu à un pont roulant, par exemple.
DANGER
Baisser l'ensemble du chargeur de prise au sol sans support
risque de faire basculer et d'endommager l'équipement et
de provoquer des blessures.
6. Retirer le dispositif de blocage prévu pour le transport ainsi que
les anneaux de levage situés au sommet du sélecteur de prises
(voir Fig. 13a-b).
ATTENTION
Ne pas actionner le sélecteur tant qu'il n'est pas raccordé au
boîtier du sectionneur.
7. Soulever le boîtier du sectionneur et y assembler le sélecteur
de prise (voir Fig. 14). Le doigt d'entraînement du sélecteur doit
s'engager dans l'ouverture du plateau (voir fig A-A).
MISE EN GARDE
Ne bouger que très légèrement la manivelle d'entraînement
du sélecteur pour permettre à la tige de s'engager dans le
grand plateau d'engrenages du boîtier du sectionneur.
8. Introduire quatre vis et rondelles M10x40 dans les quatre
supports du boîtier du sectionneur au travers de la partie
supérieure du sélecteur. Visser les vis ; voir les vues E-E, Fig 14
Sectionneur
Ouverture dans
le couvercle du
transformateur

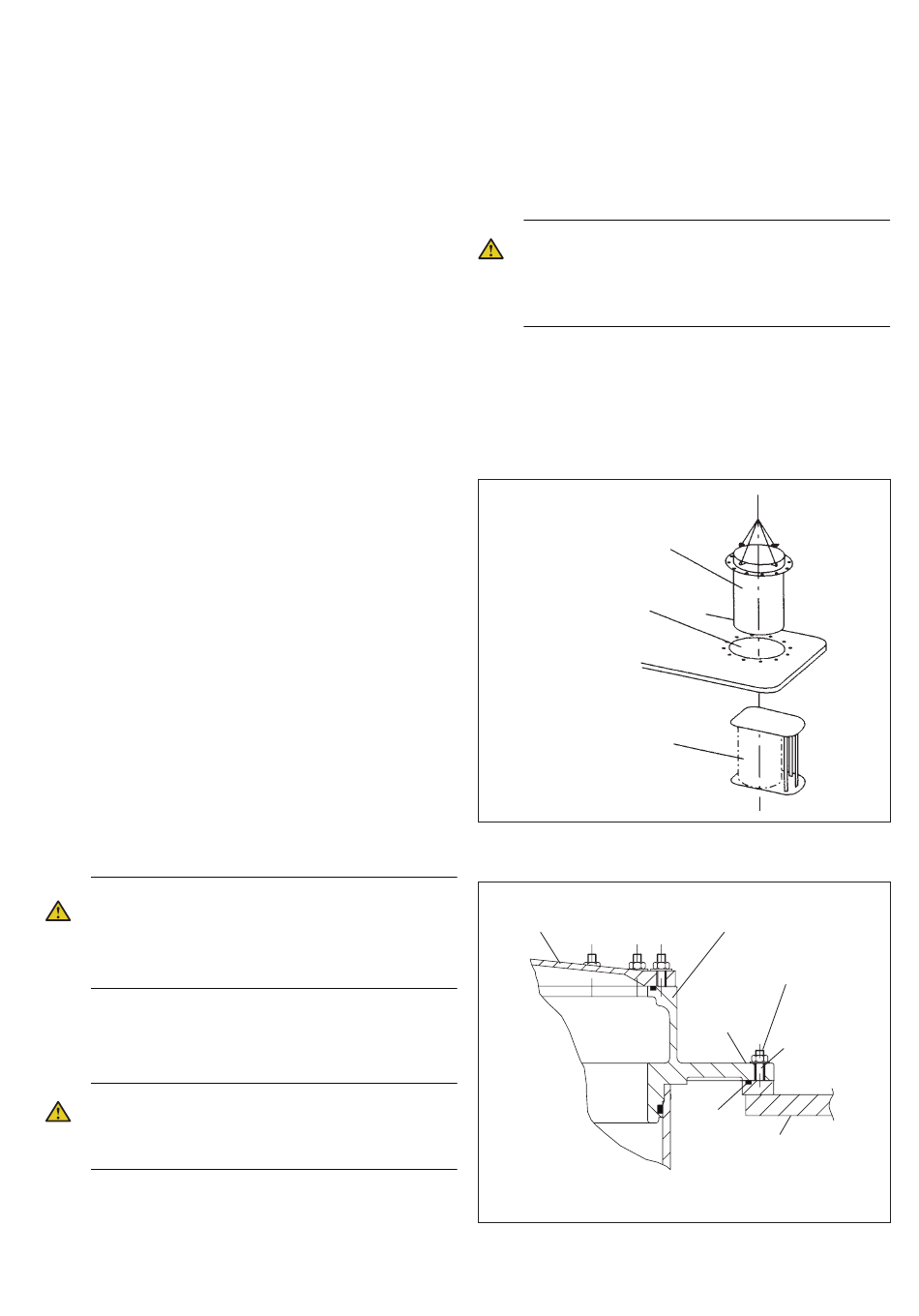

Fig. 11.
Couvercle supérieur
Fig. 12.
1ZSC000562-AAY fr, rév. 1 | Guide d'installation et de mise en service UCG/VUCG 19
Sélecteur de
prises taille III
ou F
Section supérieure
Rondelle
(x24)
Joint
Couvercle
supérieur du
transformateur
Écrou M12 (x24)
Goujon (x24)
