3.1 Montage par le couvercle
Le boîtier du sectionneur et le sélecteur sont livrés en emballages
séparés.
3.1.1 UCG/VUCG avec sélecteur de prises de taille C
1. Déballer le boîtier du sectionneur et le sélecteur de prise puis
retirer le siccatif.
2. Mettre le joint en place dans la bride du changeur de prise sur le
couvercle du transformateur, voir Fig. 6. Ce joint n'est pas inclus
à la livraison.
3. Retirer le dispositif de blocage prévu pour le transport ainsi que
les anneaux de levage situés au sommet du sélecteur de prises
(voir Fig. 8).
ATTENTION
Ne pas actionner le sélecteur tant qu'il n'est pas raccordé au
boîtier du sectionneur.
4. Soulever le boîtier du sectionneur par les anneaux de levage
et retirer le support de transport. Retirer les trois supports (voir
Fig. 9).
5. Soulever le boîtier du sectionneur et y assembler le sélecteur
de prise (voir Fig. 10). Le doigt d'entraînement du sélecteur doit
s'engager dans l'ouverture du plateau (voir fig A-A).
MISE EN GARDE
Ne bouger que très légèrement la manivelle d'entraînement
du sélecteur pour permettre à la tige de s'engager dans le
grand plateau d'engrenages du boîtier du sectionneur.
6. Insérer les vis de fixation (six vis hexagonales M8x35) et leurs
rondelles. Resserrer les vis.
7. Si le changeur de prises est équipé d'une résistance de
liaison à monter sous le sélecteur de prises, le montage est
effectué après l'assemblage du sélecteur sur le boîtier du
sectionneur. Après le montage de la résistance de liaison,
le changeur de prise ne doit pas reposer sur elle. Il doit être
suspendu à un pont roulant, par exemple.
DANGER
Baisser l'ensemble du chargeur de prise au sol sans support
risque de faire basculer et d'endommager l'équipement et
de provoquer des blessures.
16 Guide d'installation et de mise en service UCG/VUCG | 1ZSC000562-AAY fr, rév. 1

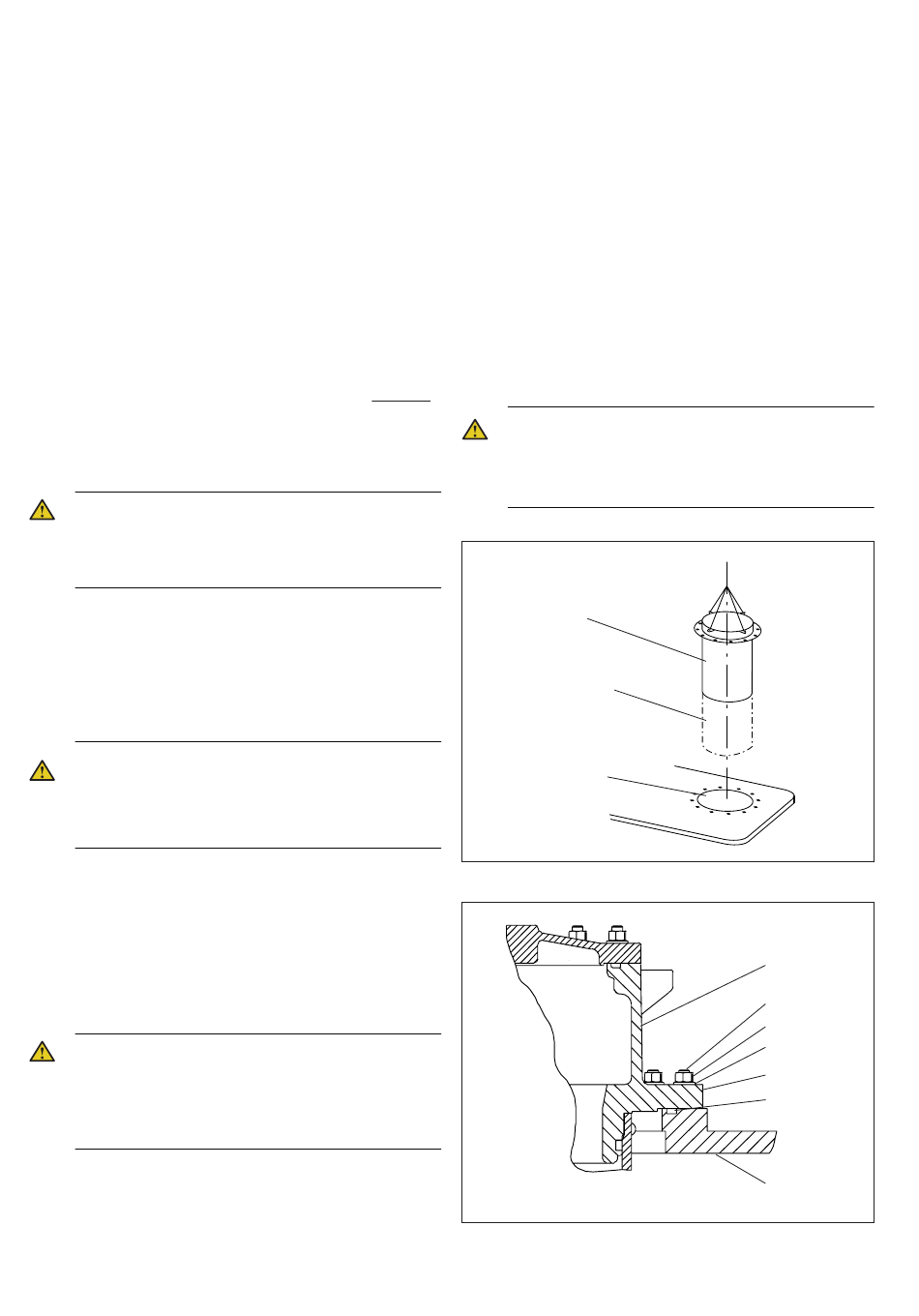

8. Soulever le changeur de prises par l'anneau de levage (voir Fig.
4) et le descendre prudemment dans l'ouverture du couvercle du
transformateur (voir Fig. 5). Positionner correctement le changeur
de prises afin de pouvoir monter le système d'arbre extérieur (voir
le schéma du transformateur). Les goujons situés sur la bride du
couvercle du transformateur doivent s'engager dans les trous
de la bride du boîtier du sectionneur. Placer 24 rondelles et des
écrous M12 (non compris à la livraison), voir Fig. 6. Serrer les
écrous.
DANGER
Le boîtier du sectionneur et le sélecteur comportent des
pièces mobiles. Prudence !
Sectionneur
Sélecteur taille C
Ouverture du couvercle
du transformateur
(Fig. 5).
(Fig. 6).
Section supérieure
Goujon M12
Écrou M12 (24x)
Rondelle (24x)
Bride
Joint
Couvercle
supérieur du
transformateur
