Altrad BELLE RTX RAMMERS Manuel De L'opérateur page 37

Honda GX100
12
20
19
14
16
17
32
33
34
35
32

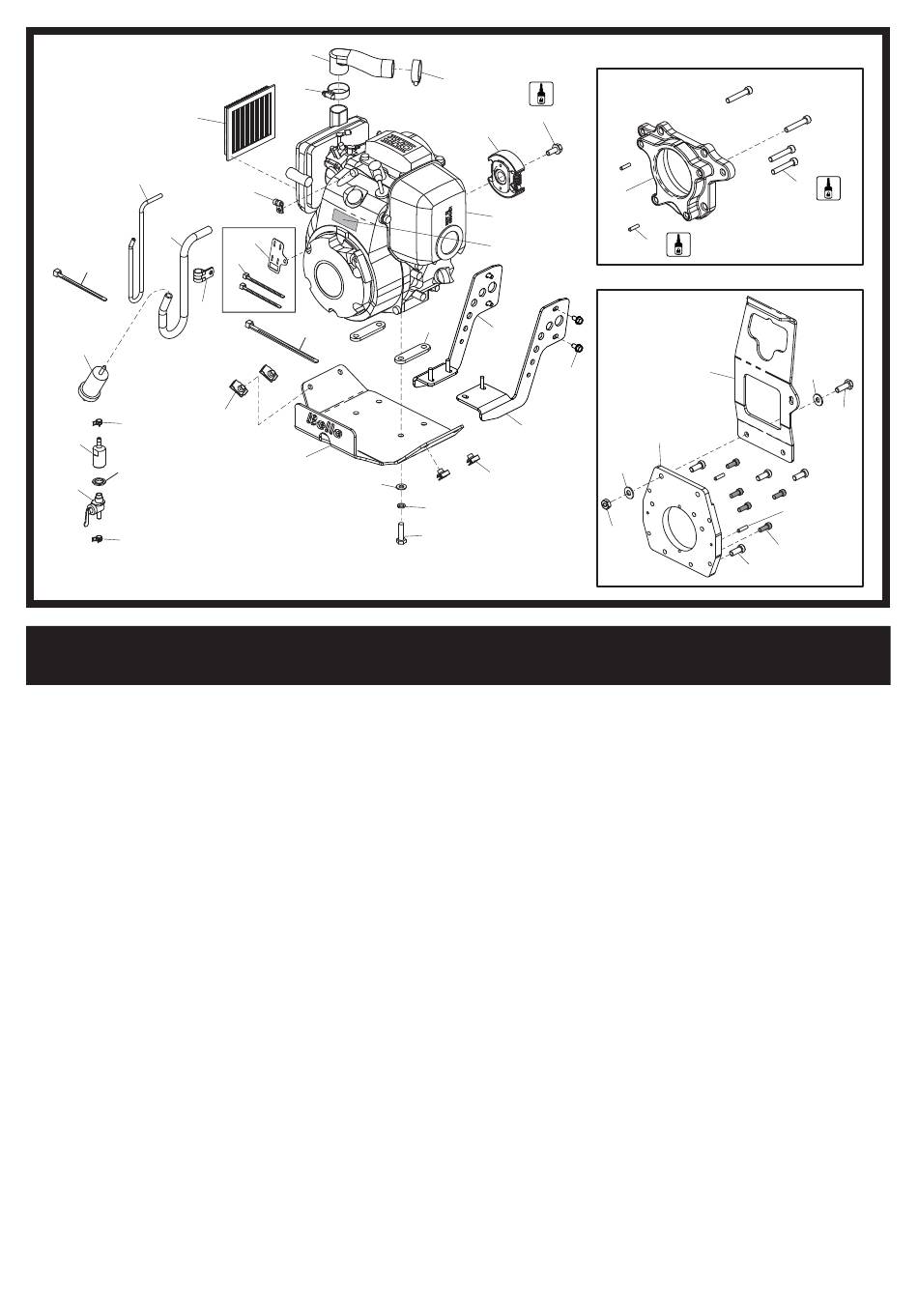

Engine Assembly, Ensemble Moteur,
Conjunto del Motor, Conjunto do Motor
1 20/0103 ............... Engine ............................Moteur ............................. Motor ........................................Motor ............................................. Honda GX100 .....................1
980/99944 ........... Spacer ...........................Entretoise ........................ Espaciador ...............................Espaçador ..................................................................................2
2
3 980/99945 ........... Engine Deck ..................Plate-Forme De Moteur ... Cubierta Motor .........................Plataforma motor ........................... RTX 50 ................................1
3 980/99927 ........... Engine Deck ..................Plate-Forme De Moteur ... Cubierta Motor .........................Plataforma motor ........................... RTX 60 ................................1
3 980/99968 ........... Engine Deck ..................Plate-Forme De Moteur ... Cubierta Motor .........................Plataforma motor ........................... RTX 68 & 70 .......................1
4 8/8007 ................. Lug .................................Oreille .............................. Asa ...........................................Orelha .........................................................................................4
4/8006 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M8 .......................................4
5
4/8003 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M8 .......................................4
6
7 7/8007 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M8 x 35 ...............................4
8 21/0307 ............... Clutch .............................Embrayage ...................... Embrague ................................Embraiagem ...............................................................................1
9 7/8037 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M8 x 20 ...............................1
3/7018 ................. Clip .................................Collier .............................. Presilla .....................................Grampo ......................................................................................2
10
11 21/0300 ............... Pipe ................................Tubo ................................ Pistão .......................................Zuiger .........................................................................................1
12 21/0282 ............... Air Filter .........................Filtre à air ........................ Filtro de aire .............................Filtro de Ar ..................................................................................1
3/7055 ................. P-Clip .............................Collier-P ........................... Presilla-P ..................................Grampo-P ...................................................................................1
13
3/6005 ................. Cable Tie ........................Serre-câble ...................... Unión cable ..............................Tirante de Cabo ..........................................................................1
14
15 980/99969 ........... Bracket ...........................Patte de montage ............ Escuadra ..................................Suporte .......................................................................................1
3/7045 ................. P-Clip .............................Collier-P ........................... Presilla-P ..................................Grampo-P ...................................................................................1
16
17 21.0.327 .............. Filter ...............................Filtre ................................ Filtro .........................................Filtro ...........................................................................................1
3/6009 ................. Cable Tie ........................Serre-câble ...................... Unión cable ..............................Tirante de Cabo ..........................................................................1
18
19 21/0318 ............... Hose ..............................Tuyau .............................. Manguera .................................Tubagem ....................................................................................1
19 25/00008 ............. Hose ..............................Tuyau .............................. Manguera .................................Tubagem ....................................... North America .....................1
20 21/0319 ............... Hose ..............................Tuyau .............................. Manguera .................................Tubagem ....................................................................................1
158.0.101 ............ Flange ............................Bride ................................ Brida.........................................Flange ........................................... RTX 68 & 70 .......................1
21
22 07.0.034 .............. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ RTX 68 & 70 .......................4
980/99924 ........... Flange ............................Bride ................................ Brida.........................................Flange ........................................... RTX 50 & 60 .......................1
23
24 980/99924 ........... Dowel .............................Goujon Prisonnier ............ Clavija ......................................Espigão ......................................... RTX 68 & 70 .......................2
25 980/99922 ........... Lifting Frame ..................Cadre de levage .............. Bastidor de izaje ......................Estrutura de Elevação ................... RTX 50 & 60 .......................1
26 3/8004 ................. Dowel .............................Goujon Prisonnier ............ Clavija ......................................Espigão ......................................... RTX 50 & 60 .......................2
27 7/8039 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ RTX 50 & 60 .......................5
28 7/10053 ............... Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ RTX 50 & 60 .......................4
29 7/10010 ............... Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ RTX 50 & 60 .......................2
4/1004 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ RTX 50 & 60 .......................4
30
31 8/10001 ............... Nut .................................Ecrou ............................... Tuerca ......................................Porca ............................................. RTX 50 & 60 .......................2
3/7058 ................. Clip .................................Collier .............................. Presilla .....................................Grampo ......................................... 8mm ....................................5
32
980/99970 ........... Boss ...............................Bossage .......................... Resalte .....................................Cubo ...........................................................................................1
33
34 5/0011 ................. Seal ................................Joint d'étanchéité ............ Obturador .................................Vedação ........................................ 1/4" ......................................1
35 6/0229 ................. Fuel Tap .........................Robinet de carburant ....... Grifo de Combustible ...............Toque de Combustível ...............................................................1
36 980/99986 ........... Bracket ...........................Patte de montage ............ Escuadra ..................................Suporte .......................................................................................1
37 980/99985 ........... Bracket ...........................Patte de montage ............ Escuadra ..................................Suporte .......................................................................................1
38 7/8053 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M8 x 16 ...............................4
39 800/99625 ........... Decal .............................Autocollant ...................... Rótulo ......................................Decalque ....................................................................................1
11
10
13
15
14
18
4
3
5
10
9
8
1
39
2
37
38
36
4
6
7
312
RTX 68 & 70
21
24
RTX 50 & 60
25
23
30
31
28
3-01
22
30
29
26
27
