Altrad BELLE RTX RAMMERS Manuel De L'opérateur page 38

3
5
6
26
23
7
Honda GX120

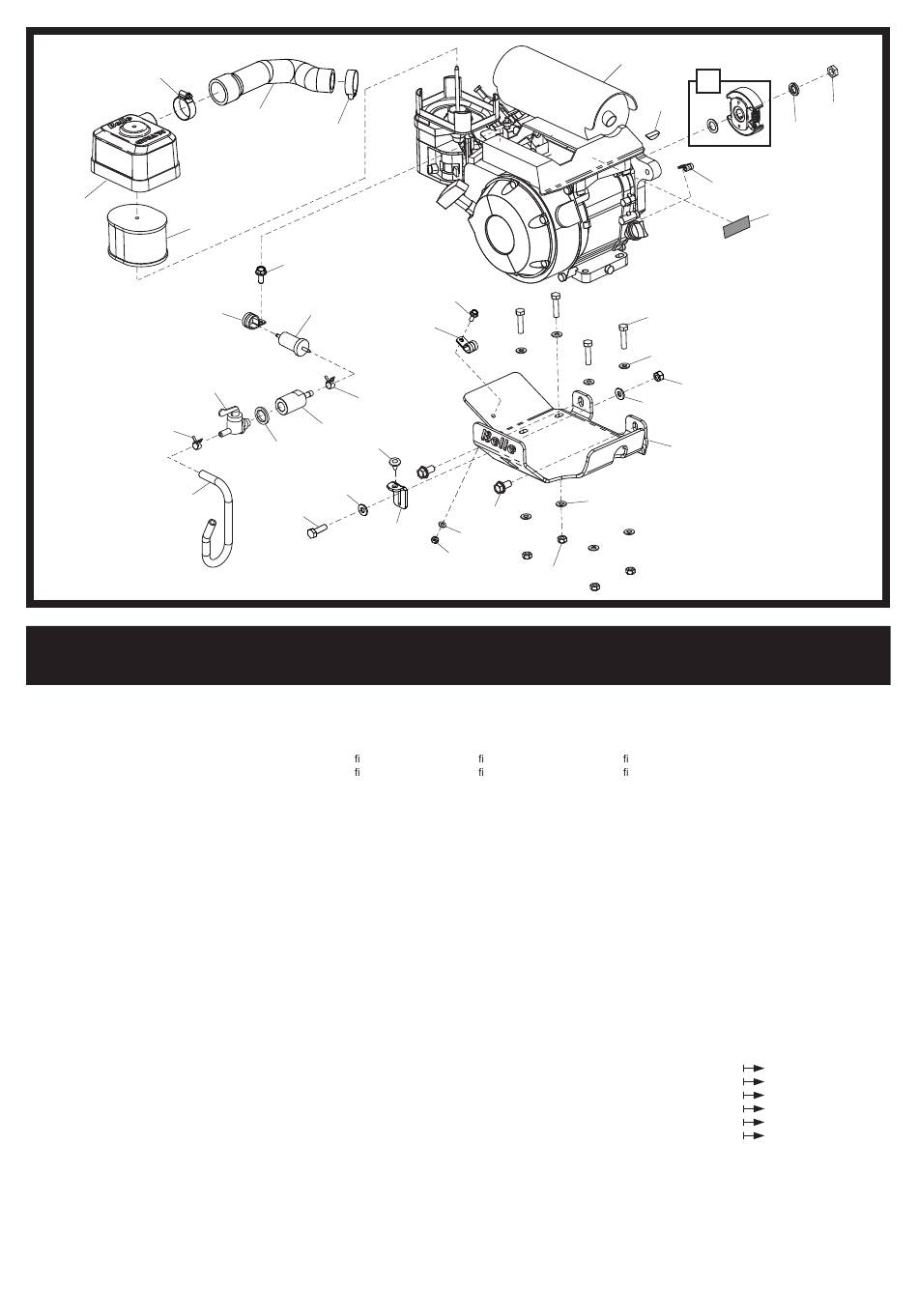

Engine Assembly, Ensemble Moteur,
Conjunto del Motor, Conjunto do Motor
1 20/0104 ............... Engine ............................Moteur ............................. Motor ........................................Motor ............................................. Honda GX120 .....................1
2 980/99932 ........... Engine Deck ..................Plate-Forme De Moteur ... Cubierta Motor .........................Plataforma motor ........................................................................1
3/7018 ................. Clip .................................Collier .............................. Presilla .....................................Grampo ......................................................................................2
3
4 21/0301 ............... Pipe ................................Tubo ................................ Pistão .......................................Zuiger .........................................................................................1
5 980/99941 ........... Filter Cover ....................Couvercle de ltre ........... Cubierta del ltro ......................Tampa do ltro ...........................................................................1
6 17210-ZE1-822 ... Filter Cover ....................Couvercle de ltre ........... Cubierta del ltro ......................Tampa do ltro ...........................................................................1
7 21/0318 ............... Fuel Hose ......................Tuyau de carburant ............Manguera de combustible ..........Tubagem de Combustível ............................................................1
7 25/00008 ............. Fuel Hose ......................Tuyau de carburant ............Manguera de combustible ..........Tubagem de Combustível ................ North America ....................... 1
8 7/6059 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M6 x 16 ...............................2
3/7054 ................. P-Clip .............................Collier-P ........................... Presilla-P ..................................Grampo-P ...................................................................................1
9
10 16910-GB2-005 .. Filter ...............................Filtre ................................ Filtro .........................................Filtro ...........................................................................................1
3/7045 ................. P-Clip .............................Collier-P ........................... Presilla-P ..................................Grampo-P ...................................................................................1
11
4/6001 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M6 .......................................1
12
13 8/6002 ................. Nut .................................Ecrou ............................... Tuerca ......................................Porca ............................................. M6 .......................................1
14 7/10039 ............... Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M6 x 20 ...............................2
4/8006 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M8 .......................................8
15
16 8/8002 ................. Nut .................................Ecrou ............................... Tuerca ......................................Porca ............................................. M8 .......................................4
17 7/8007 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M8 x 35 ...............................4
3/7055 ................. P-Clip .............................Collier-P ........................... Presilla-P ..................................Grampo-P ...................................................................................1
18
4/1216 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha .........................................................................................1
19
20 8/12012 ............... Nut .................................Ecrou ............................... Tuerca ......................................Porca ............................................. M12 .....................................1
21 21/0308 ............... Clutch .............................Embrayage ...................... Embrague ................................Embraiagem ...............................................................................1
22 21/0333 ............... Key .................................Clavette ........................... Chaveta....................................Chave .........................................................................................1
3/7058 ................. Clip .................................Collier .............................. Presilla .....................................Grampo ......................................... 8mm ....................................5
23
980/99970 ........... Boss ...............................Bossage .......................... Resalte .....................................Cubo ...........................................................................................1
24
25 5/0011 ................. Seal ................................Joint d'étanchéité ............ Obturador .................................Vedação ........................................ 1/4" ......................................1
26 6/0229 ................. Fuel Tap .........................Robinet de carburant ....... Grifo de Combustible ...............Toque de Combustível ...............................................................1
27 980/99976 ........... Bracket ...........................Patte de montage ............ Escuadra ..................................Suporte ..........................................
28 3/3002 ................. Pad ................................Tampon ........................... Almohadilla ..............................Amortecedor ..................................
9/6008 ................. Bolt .................................Boulon ............................. Perno .......................................Perno .............................................
29
4/6007 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................
30
31 8/6002 ................. Nut .................................Ecrou ............................... Tuerca ......................................Porca .............................................
32 800/99518 ........... Decal .............................Autocollant ...................... Rótulo ......................................Decalque .......................................
4
3
8
10
9
23
24
28
25
30
29
8
11
14
27
12
13
15
314
1
21
22
18
17
16
31
30
2
16
3-02
20
19
32
204275 .......................1
204275 .......................1
204275 (M6 x 20) ......2
204275 (M6) ..............4
204275 (M6) ..............2
204275 (Max. RPM) ...1
