Altrad BELLE RTX RAMMERS Manuel De L'opérateur page 35

RTX 50 & 60
3
28
4
2
1

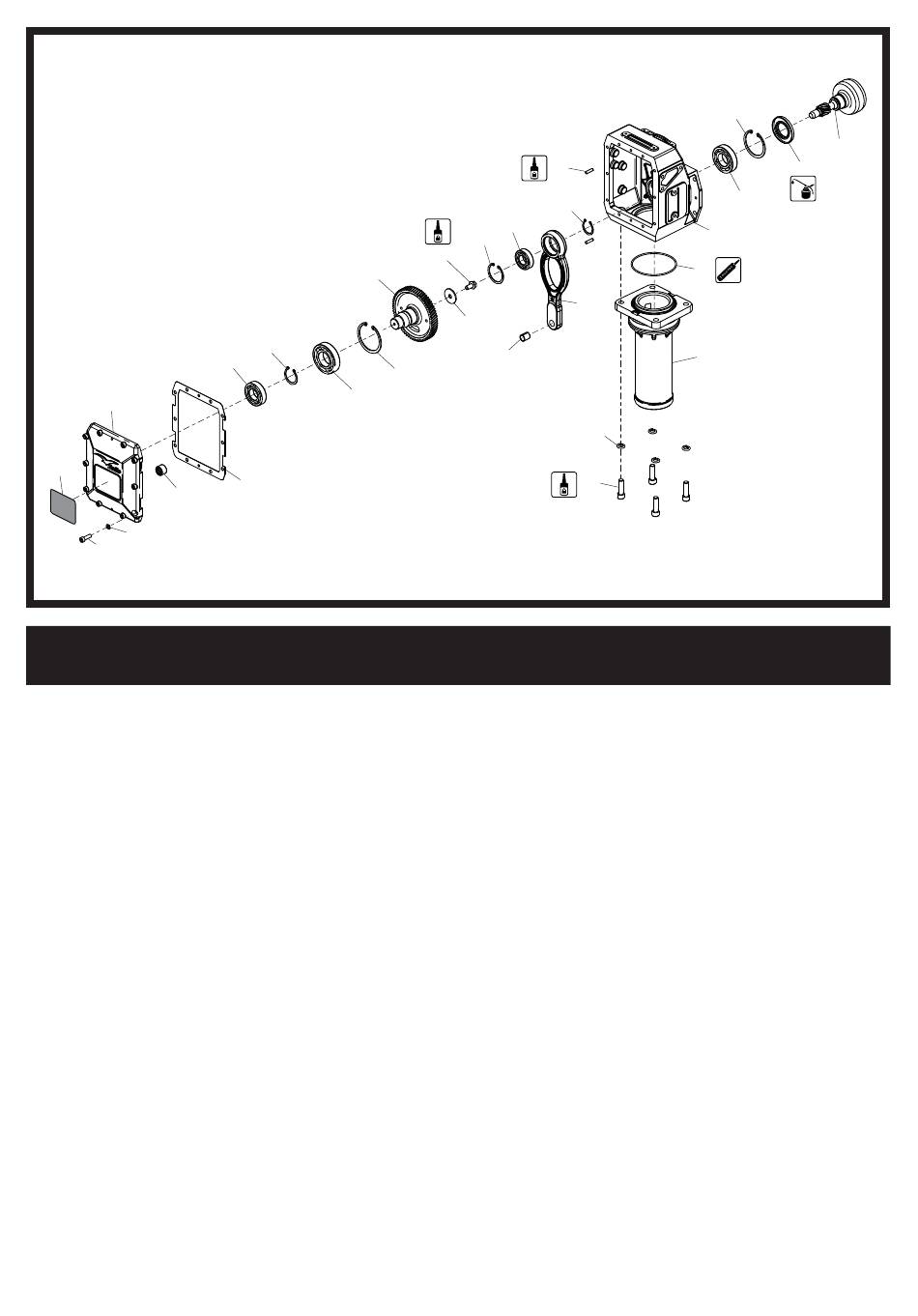

Gearbox Assembly, Ensemble Boîte de Vitesses,
Conjunto de Caja de Engranajes, Conjunto de Caixa de Velocidades
1 7/8010 ................. Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M8 x 25 .............................10
4/8003 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M8 .....................................10
2
3 980/99910 ........... Cover .............................Couvercle ........................ Cubierta ...................................Tampa ........................................................................................1
53/0074 ............... Bearing ..........................Roulement ....................... Cojinete ....................................Rolamanto ..................................... 18 x 24 x 16 ........................1
4
5 980/99940 ........... Gasket ...........................Joint ................................. Junta ........................................Gaxeta ........................................................................................1
53/0075 ............... Bearing ..........................Roulement ....................... Cojinete ....................................Rolamanto ..................................... 6206 ....................................1
6
3/9032 ................. Circlip .............................Circlip .............................. Resorte circular ........................Grampo circular ............................. Ø40 .....................................1
7
53/0076 ............... Bearing ..........................Roulement ....................... Cojinete ....................................Rolamanto ..................................... 6208 ....................................1
8
3/9030 ................. Circlip .............................Circlip .............................. Resorte circular ........................Grampo circular ............................. Ø80 .....................................1
9
10 980/99942 ........... Shaft ..............................Axe .................................. Eje ............................................Veio ............................................... Small ...................................1
4/1009 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha .........................................................................................1
11
12 7/10039 ............... Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M10 x 20 .............................1
3/9028 ................. Circlip .............................Circlip .............................. Resorte circular ........................Grampo circular ............................. Ø52 .....................................1
13
53/0077 ............... Bearing ..........................Roulement ....................... Cojinete ....................................Rolamanto ..................................... 6205 ....................................1
14
50/000075 ........... Bush ...............................Douille ............................. Buje ..........................................Bucha ............................................ 16 x 18 x 20 ........................1
15
16 980/99904 ........... Rod ................................Tige ................................. Varilla .......................................Biela ...........................................................................................1
3/9031 ................. Circlip .............................Circlip .............................. Resorte circular ........................Grampo circular ............................. Ø35 .....................................1
17
18 3/8004 ................. Dowel .............................Goujon Prisonnier ............ Clavija ......................................Espigão ......................................... 6 x 25 ..................................2
980/99908 ........... Gearbox Casing ............Boîte de vitesses ............. Caja de engranajes ..................Caixa de engrenagens ...............................................................1
19
5/0072 ................. O-Ring ...........................Jeu Joint torique .............. Juego Junta tórica....................Jogo Anel Vedante ........................ 119.5 x 3 .............................1
20
53/0078 ............... Bearing ..........................Roulement ....................... Cojinete ....................................Rolamanto ..................................... 6207 ....................................1
21
3/9029 ................. Circlip .............................Circlip .............................. Resorte circular ........................Grampo circular ............................. Ø72 .....................................1
22
23 5/0071 ................. Seal ................................Joint d'étanchéité ............ Obturador .................................Vedação ........................................ 40 x 72 x 7 ..........................1
24 980/00500 ........... Gear ...............................Pignon ............................. Engranaje.................................Engrenagem ...............................................................................1
25 980/99917 ........... Guide Cylinder ...............Vérin de guidage ............. Cilindro de guía ........................Cilindro de Direcção ...................................................................1
4/1202 ................. Washer ...........................Rondelle .......................... Arandela...................................Anilha ............................................ M12 .....................................4
26
27 7/12010 ............... Screw .............................Vis ................................... Tornillo .....................................Parafuse ........................................ M12 x 40 .............................4
28 800/99789 ........... Decal .............................Autocollant ...................... Rótulo ......................................Decalque ....................................... RTX 50 ................................1
28 800/99790 ........... Decal .............................Autocollant ...................... Rótulo ......................................Decalque ....................................... RTX 60 ................................1
