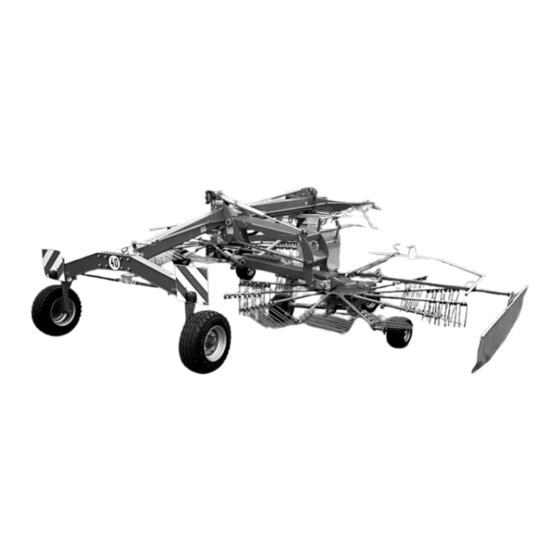

- Page 1 ORIGINAL INSTRUCTIONS - according to Directive 2006/42/EC, Annex I 1.7.4.1 OPERATOR’S MANUAL R+ 1610 S Rake Part number 81PIGB-191x edition English February 2018...
- Page 2 Bei Ersatzteilbestellungen ist die Fabrikationsnummer Ihrer Maschine unbedingt anzugeben. Das erspart Ihnen Zeit, Geld und Ärger und erleichtert uns die Abfertigung. Tragen Sie die Nummer Ihrer Maschine bitte hier ein: Geliefert am Dann haben Sie bei Ersatzteilbestellungen die Nummer immer zur Hand. Die Fabrikationsnummer ist auf dem Fabrik- schild eingetragen, siehe Bild.
-
Page 3: Table Des Matières
Inhaltsverzeichnis Table of contents Table des matières Inhaltsverzeichnis Table of contents Table des matières Sicherheitstechnische Hinweise Safety Technical Advices Instructions de sécurité technique Reglementation d’utilisation Bestimmungsgemäße Declined use of the machine Verwendung Allgemeine Sicherheits- und General safety and accident Prescriptions générales de Unfallverhütungsvorschriften prevention advice sécurité... -
Page 4: Sicherheitstechnische Hinweise
Sicherheitstechnische Hinweise Safety Technical Advices Instructions de sécurité technique Sehr geehrter Kunde, Dear Customer, Cher Client, Wenn Sie das Gerät überprüfen, When you take the machine over Dès que vous réceptionnez la prüfen Sie bitte, ob please check if any damage has machine, veuillez vérifier s'il n'y a Transportschäden aufgetreten occured in transit and also that all... -
Page 5: Bestimmungsgemäße
Bestimmungsgemäße Declined use of the machine Reglementation d'utilisation Verwendung Die Schwader dürfen nur zum The windrowers may only be used L'andaineur doit uniquement être Schwaden von Grünfutter to windrow green forage (alfalfa, utilisé au ramassage ou (Luzerne, Klee, Gras etc.) Heu und clover, grass etc.) hay and straw. - Page 6 Bestimmungsgemäße Declined use of the machine Reglementation d'utilisation Verwendung...
-
Page 7: Allgemeine Sicherheits- Und
Allgemeine Sicherheits- und General safety and accident Prescriptions générales de Unfallverhütungs- Vorschriften prevention advice sécurité et de prévention des accidents Grundregel: Basic principle: Règle fondamentale: Vor jeder Inbetriebnahme das Always check traffic and Avant chaque mise en service de Gerät und den Traktor auf operational safety before any l'appareil, vérifier les sécurités Verkehrs- und Betriebssicherheit... - Page 8 Allgemeine Sicherheits- und General safety and accident Prescriptions générales de Unfallverhütungs- Vorschriften prevention advice sécurité et de prévention des accidents 10. Beim An- und Abbauen die 10. When attaching or removing 10. A l'attelage et au dételage, Stützeinrichtungen in die jeweilige the machine bring the supporting mettre chaque dispositif de Stellung bringen!
- Page 9 Allgemeine Sicherheits- und General safety and accident Prescriptions générales de Unfallverhütungs- Vorschriften prevention advice sécurité et de prévention des accidents 19. Fahrverhalten, Lenk- und 19. Mount the implement as 19. La tenue de route, la capacité Bremsfähigkeit werden durch prescribed. Moving behaviour, de direction et de freinage peubent angebaute oder angehängte steerability and braking are...
- Page 10 Allgemeine Sicherheits- und General safety and accident Prescriptions générales de Unfallverhütungs- Vorschriften prevention advice sécurité et de prévention des accidents...
-
Page 11: Outils Tractés
Angehängte Geräte Trailed machines Outild tractés 1. Geräte gegen Wegrollen 1. Secure implement and tractor 1. Immobiliser l'outil contre un sichern! against unintended rolling. roulement! 2. Max. zulässige Stützlast der 2. Never exceed maximum 2. Respecter la charge maxi Anhängekupplung, Zugpendel permissible load or the coupling permise au crochet d'attelage ou oder Hitch beachten! -
Page 12: Transmission
Zapfwellenbetrieb Operating with P.T.O. shafts Transmission (seulement pour (for P.T.O. driven implements only) outils animés par prise de force) 1. Es dürfen nur die vom Hersteller 1. Use only P.T.O. shafts which 1. N'utiliser qu'une transmission vorgeschriebenen Gelenkwellen are designed for the implement prévue par le constructeur! verwendet werden! and which are equipped with all... - Page 13 Zapfwellenbetrieb Operating with P.T.O. shafts Transmission (seulement pour (for P.T.O. driven implements only) outils animés par prise de force) 11. Bei Arbeiten mit der Zapfwelle 11. When operating with a 11. Durant le travail avec la prise darf sich niemand im Bereich der switched-on P.T.O.shaft allow no de force, personne ne doit se tenir drehenden Zapf- oder Gelenkwelle...
-
Page 14: Installation Hydraulique
Hydraulikanlage Hydraulaic system Installation hydraulique 1. Hydraulikanlage steht unter 1. The hydraulic system is under 1. L'installation hydraulique est hohem Druck! high pressure. sous haute pression! 2. Beim Anschließen von 2. Connect hydraulic hoses to the 2. Pour le branchement de vérins Hydraulikzylindern und -motoren hydraulic rams and motors ou moteurs hydrauliques, faire... - Page 15 Hydraulikanlage Hydraulaic system Installation hydraulique 7. Unter hohem Druck austretende 7. Liquids leaking under high 7. Le fluide hydraulique sortant Flüssigkeiten (Hydrauliköl) können pressure (Diesel fuel, hydraulic oil) sous haute pression (huile die Haut durchdringen und can penetrate the skin and cause hydraulique) peut traverser la peau schwere Verletzungen severe injury.When injured see a...
-
Page 16: Pneumatiques
Reifen Tyres Pneumatiques 1. Bei Arbeiten an den Reifen ist 1. When working on the tyres 1. Pour les travaux sur les darauf zu achten, daß das Gerät make sure that the implement has pneumatiques, faire attention que sicher abgestellt ist und gegen been placed on the ground safely l'outil soit bien calé... -
Page 17: Entretien
Wartung Maintenance Entretien 1. Instandsetzung-Wartungs-und 1. Repair-, maintenance- and 1. Ne procéder aux travaux de Reinigungsarbeiten sowie die cleaning operations as well as maintenance, d'entretien et de Beseitigung von remedy of functions faults should nettoyage ainsi qu'à la Funktionsstörungen grundsätzlich principally be conducted with a suppression des pannes que prise nur bei abgeschaltetem Antrieb... -
Page 18: Indications Concernant La Mise-En- Route
Hinweise für den Gebrauch der How to use the present Indications concernant la mise- Betriebsanleitung instruction manual en-route Die Bezeichnungen links, rechts, The designation right, left, front Les dénominations gauche, droite, vorn, hinten gelten in and rear always apply to the travel avant, arrière, se rapportent au direction of the machine. -
Page 19: Description Et Fonctionnement
Beschreibung und Arbeitsweise Description and mode of Description et fonctionnement operation Funktion Working principle Fonctionnement Bei schonenster Futterbehandlung The tangentially attached rotor Un travail d'andainage en douceur formen tangential angeordnete, in arms with spring tines, controlled est obtenu grâce aux bras montés der Kurvenbahn gesteuerte, mit by means of a cam track and en tanganciel, dirigés par un rail... -
Page 20: Dètails Techniques
Technische Daten Technical Data Détails technique... -
Page 21: Instructions De Montage
Montageanleitung Set-up Instructions Montage Die Montage des Gerätes darf nur The assembly of the machine may L'assemblage de le machine ne durch autorisiertes Fachpersonal only be carried out by an doit être effectué que par un erfolgen. authorized specialist workshop. atelier spécialisé... - Page 22 Montageanleitung Set-up Instructions Montage Transportsicherungen der beiden Release both wheels, swing to the Libérer les roues des deux côtés, Stützräder entfernen, Stützräder rear and attach the steering rods les pivoter vers l'arrière et nach hinten in Stützstellung on the respective levers of the connecter les bielles de direction schwenken, Lenkgestänge auf den wheels, secure with roll pin.
-
Page 23: Assembling The Rotors After Delivery
Montage der Kreiselrechen nach Assembling the rotors after Assemblage des rotors après Anlieferung delivery livraison Den Hydraulikschlauch der Connect the hydraulic hose of the Connecter le flexible hydraulique Maschine an einen machine to a single acting de la machine à une prise d'huile einfachwirkenden hydraulic coupler on the tractor. - Page 24 Montage der Kreiselrechen nach Assembling the rotors after Assemblage des rotors après Anlieferung delivery livraison Bild 7 Fig. 7 Fig. 7 Bei Bedarf einstellbare Haltekette Use adjustable holding chain if Au besoin mettre une chaîne de einsetzen. required. retenue.
-
Page 25: Attelage Au Tracteur
Anhängung am Schlepper Attachment to the tractor Attelage au tracteur Zugjoch des Schwaders mit Attach the hitch pins of the 2-point Connecter les tourillons du cadre d'attelage de l’andaineur aux seinen Anlenkzapfen an frame to the bottom links of the Unterlenker des Schleppers tractor (Fig. - Page 26 Anhängung am Schlepper Attachment to the tractor Attelage au tracteur Für niedrige Durchfahrten können For lower passages the tines arms Pour passer par une porte cochère vor dem Hochschwenken der can be dismounted and can be put basse, avant de replier les toupies Ausleger die seitlich into the tine carrier support on the il convient de déposer les bras...
-
Page 27: Cardan
Montageanleitung Set-up Instructions Montage Gelenkwelle P.t.o. shaft Cardan Gelenkwelle mit Always install the p.t.o. shaft with Brancher toujours le côté monté Sternratschenseite immer an der the radial pin clutch at the machine avec la sécuritésur l'arbre de la Maschine aufstecken! side! machine! Nach Montage der... -
Page 28: Mise En Position De Travail
Umstellung von Transport- in Changing over from transport to Mise en position de travail Arbeitsstellung working position Arbeitsbreiteneinstellung Adjustment of working width Réglage de la largeur de travail Arbeitsbreite nur bei Stillstand der Working width can only be Ne procéder au réglage de la Maschine durch Umstecken der adjusted when machine is not in largeur de travail que lorsque la... - Page 29 Umstellung von Transport- in Changing over from transport to Mise en position de travail Arbeitsstellung working position Hydraulikanlage, Schlauchführung Operate the tractor hydraulic Vérifier le système hydraulique sowie Dichtigkeit prüfen. system as well as the disposition ainsi que la disposition et Bei evtl.
- Page 30 Umstellung von Transport- in Changing over from transport to Mise en position de travail Arbeitsstellung working position Arbeitshöheneinstellung Adjusting the working height Réglage de la hauteur de travail Die Einstellung der gewünschten Working height can be adjusted La hauteur de travail de chaque Arbeitshöhe der Zinken ist für die separately for both rotors using a toupie se régle à...
-
Page 31: Téglages
Maschineneinstellungen Adjustments Réglages Einstellen der Kurvenbahnen Setting the cam tracks Réglage des disques à cames Zur Anpassung an The machine can be matched to Le moment auquel les dents s’abaissent et se relèvent, est unterschiedliche Futterverhältnisse different forage conditions by ist durch Verstellen der setting the cam tracks so as to variable en fonction de la nature... - Page 32 Maschineneinstellungen Adjustments Réglages Für eine saubere Recharbeit For clean raking, the rotors have to Pour un râtelage propre, les sollen die Kreisel in Längsrichtung be positioned lengthwise 3 cm toupies vues en sens longitudinal im Stillstand vorne ca. 3 cm tiefer lower to the ground (in parking doivent être plus rapprochées du sol à...
- Page 33 Maschineneinstellungen Adjustments Réglages Einstellregel: wenn die Zinken aus Adjusting rule: if the tines should Règle: Si les dents entraînent du produit vers l’arrière et vers le dem abgelegten Schwad Material drag crop material out of the swath nach hinten innen wieder to the rear and towards the center, centre, il faut alors: herausziehen, dann:...
-
Page 34: Practical Use
Einsatz Practical use Mise en service Die Maschine ist für eine The machine is designed for a La machine est prévue pour un Zapfwellendrehzahl von höchstens maximum p.t.o. speed of 540 rpm. régime de p.d.f. de 540 t/min. 540 1/min. ausgelegt. Gute Arbeitsergebnisse werden Good working results are Une plage de régime de 380 ~ 450... -
Page 35: Montage Des Sécurités Sur Dents
Montage der Installation of the tine-loss Montage des sécurité sur dents Zinkenverlustsicherung prevention device Zur Vermeidung von For the avoidance of brakdowns Pour fuite des troubles Betriebsstörungen durch evtl. as a result of broken and in the d'exploitation par dents eventuelle gebrochene und im Schwad swath sticking tines. -
Page 36: Entretien Et Graissage
Wartung und Pflege Care and maintenance Entretien et graissage Instandsetzung-Wartungs-und Repair-, maintenance- and Ne procéder aux travaux de Reinigungsarbeiten sowie die cleaning operations as well as maintenance, d'entretien et de Beseitigung von remedy of functions faults should nettoyage ainsi qu'à la Funktionsstörungen grundsätzlich principally be conducted with a suppression des pannes que prise... - Page 37 Wartung und Pflege Care and maintenance Entretien et graissage Zulässige Öle und Schmierstoffe Permissible vegetable oils and Lubrifiants admissibles produits à auf pflanzlicher Basis: lubricants: base végétale (huiles et graisses): Hydraulikanlage Hydraulic system Circuit hydraulique PLANTO HYTRAC Fa. Fuchs, PLANTO HYTRAC PLANTO HYTRAC Mannheim Messrs Fuchs, Mannheim...
- Page 38 Wartung und Pflege Care and maintenance Entretien et graissage Schmieranweisung Greasing chart Indications de graissage...
-
Page 39: Plan De Graissage
Schmierplan Greasing chart Plan de graissage Aufkleber Sticky label Etiquette à coller Bild 15 Fig. 15 Fig. 15 Abschmieren der Wellengelenke Lubrication of joints of shafts in Le graissage des articulations des im Ausleger und Kurvenbahnen arms and camtracks have to be arbres placés dans les bras porte- bei angehobenen und verriegelten made with lifted and fixed arms of... -
Page 40: Decalcomnie
Aufkleber Decalcomania Decalcomnie... - Page 41 Aufkleber Decals Decals...
- Page 42 Aufkleber Decals Decals...
- Page 43 Gesetzesvorschriften für Anbaugeräte (Anhänge-Arbeitsgeräte), die bei Straßenfahrt vom Zugfahrzeug getragen (gezogen) werden wie z.B. Pflüge, Eggen, Frontlader, alle Dreipunktgeräte usw. (Kreiselheuer, Ballenpressen usw.) Merkblatt für Anbaugeräte Bonn, den 16. Dezember 1976 StV 7/66.02.80-02 Das zuletzt im Verkehrsblatt 1972 S. 11 veröffentlichte Merkblatt für Anbaugeräte vom 10. Dezember 1971 ist an die geltende Fassung der StVZO angepaßt worden, wobei die seit der letzten veröffentlichung des Merkblatts erforderlich gewordenen Änderungen mit berücksichtigt wurden.
- Page 44 Verantwortung für den Betrieb (§ 31 StVZO und § 23 StVO) Die Vorschriften über die Verantwortung des Fahrzeugführers und des Halters für den Betrieb der Fahrzeuge gelten auch für das Mitführen von Anbaugeräten. Abmessungen (§ 32 Abs. 1 StVZO) 4.7.1 Beim Anbringen von Anbaugeräten ist die Vorschrift über die zulässige Breite zu beachten.
- Page 45 4.11 Einrichtungen zum sicheren Führen von Kraftfahrzeugen (§ 35b StVZO) Anbaugeräte dürfen die sichere Führung des Fahrzeugs nicht beeinträchtigen. Für den Fahrzeugführer muß ein ausreichendes Sichtfeld vorhanden sein; ggf. ist eine Erlaubnis nach § 29 Abs. 3 StVO erforderlich. Wird das Sichtfeld durch Anbaugeräte beeinträchtigt, muß ggf. eine Begleitperson besonders an Kreuzungen und Straßeneinmündungen dem Fahrzeugführer die für das sichere Führen erforderlichen Hinweise geben.
- Page 46 4.16.3 Anbaugeräte die seitlich mehr als 400 mm über den äußeren Rand der Lichtaustrittsflächen der Begrenzungs- oder Schlußleuchten des Fahrzeugs hinausragen, müssen mit Begrenzungsleuchten, Schlußleuchten und Rückstrahlern ausgerüstet sein. Diese Leuchten und die Rückstrahler dürfen 4.16.3.1 mit ihrem äußeren Rand nicht mehr als 400 mm von der äußeren Begrenzung des Anbaugeräts entfernt sein. 4.16.3.2 bei Leuchten mit ihrem oberen Rand nicht mehr als 1550 mm, bei Rückstrahlern mit ihrem oberen Rand nicht mehr als 900 mm von der Fahrbahn entfernt sein.
- Page 48 Jiddikjaraw li / Apstiprinu, ka Maskine: La máquina: Masin: Maschine: Maszyna: Stroj: Машината: Η μηχανή: Machine: Machine: Gép: Máquina: Model/Type: R+ 1610 S La macchina: Stroj: Il-magna: Mašina: Mašīna: Machine: Designation: Rake Maskin: Stroj: Serial: Maşina: Laite: - er i overensstemmelse med Maskindirektivets bestemmelser (Direktiv 2006/42/EF) og hvis relevant også...
- Page 49 - est conforme aux dispositions de la Directive relatives aux machines 2006/42/CE et également aux dispositions de la Directive sur la Directive EMC 2014/30/UE. - é in conformita' con la Direttiva Macchine 2006/42/CE e, se pertinente, anche alla Direttiva alla Direttiva EMC 2014/30/UE.
- Page 50 Kongskilde dealer. © 2018 CNH Industrial Belgium N.V. All Rights Reserved. Kongskilde is a trademark registered in the United States and many other countries, owned by or licensed to CNH Industrial N.V., its subsidiaries or affiliates. Any trademarks referred to herein, in association with goods and/or services of companies, other than owned by or licensed to...
