OTA micro 15÷50

SEKTION 4 - VERKABELUNG

Vor Beginn jeder Handlung, prüfen Sie über, dass die Stromzuführung getrennt wurde.
• Die elektrischen Anschlüsse an den Steuerpaneele müssen von qualifizierten Personal (nach den Schaltpläne)
durchgeführt werden.
• Prüfen Sie über, dass die Speisung und die Frequenz, die in der Platte spezifiziert sind, mit der Stromzuführung stim-
men über.
Realisieren Sie die Verkabelung durch Kabel, die mit der erforderten Leistung und mit den örtlichen
Vorschriften stimmen über. Ihre Größe muss ausreichen, um einen Spannungsabfall, während der
Inbetriebnahme, weniger als 3% der nominalen Spannungsabfall zu erreichen.
• In Bezug auf die Stromzuführung, benutzen Sie keinen Adapter, keine Mehrfachsteckdosen und/oder keine
Verlängerungskabel.
• Der Installateur ist direkt verantwortlich für die Installation (so nah wie möglich an der Einheit) eines
Netzschalters und alles für den Schutz der elektrischen Teile nötig ist.
• Verbinden Sie die Einheit an eine Steckdose mit geeigneten Erdung: um das zu machen, benutzen Sie die speziel-
le Schraube, die innerhalb der Einheit eingefügt ist.
4.1 Schaltpläne

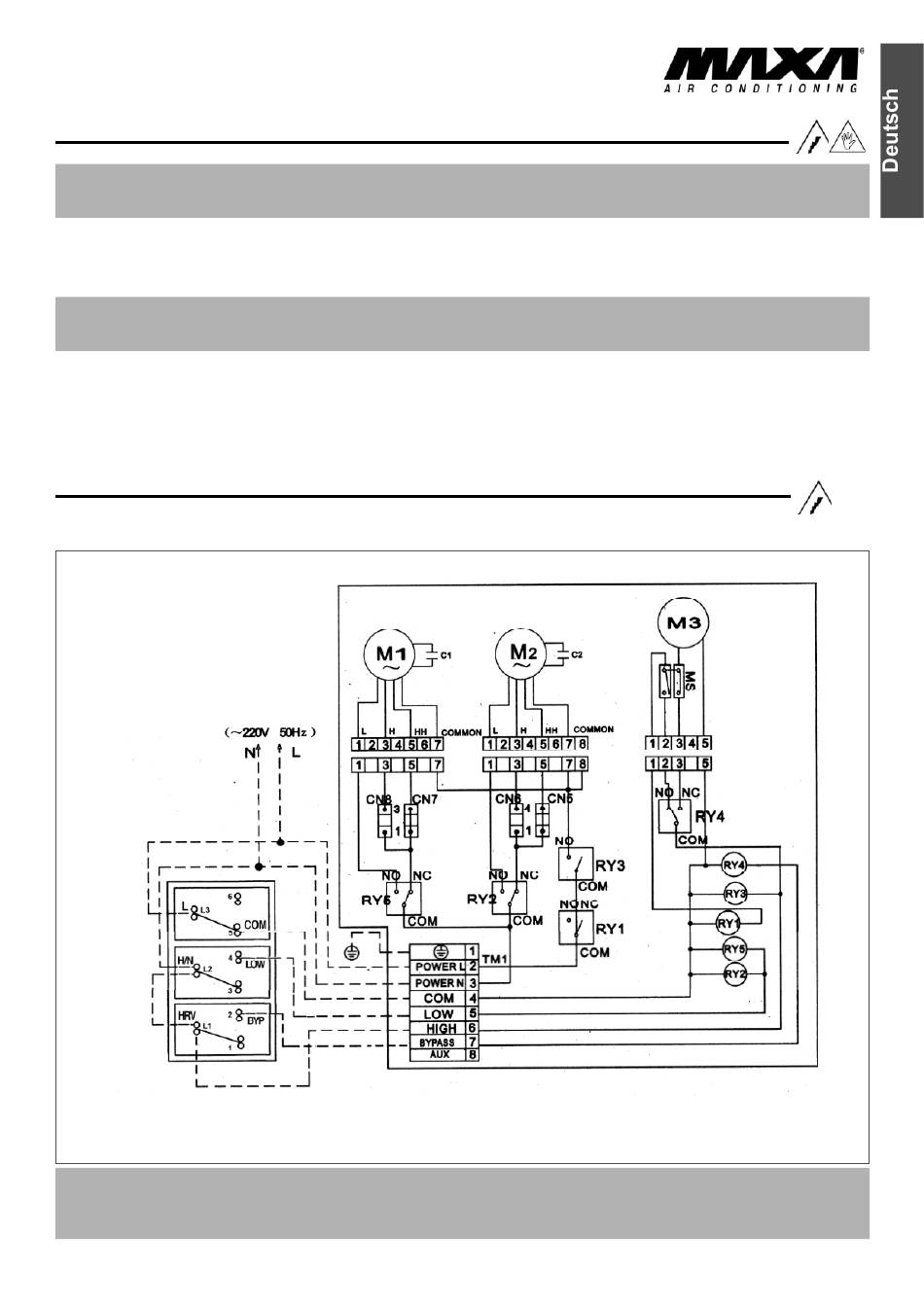

OTA micro Schaltplan
CVS
FERN-
STEUERUNG
Die Verbindungen, die vom Installateur durchgeführt werden müssen, sind durch Schraffierung ausgezeichnet.
Bei der Lieferung, werden die Einheiten konfiguriert, um nach der NIEDRIGEN (LOW) und der HOHREN
(EXTRA HIGH) Geschwindigkeit zu arbeiten. Wenn Sie die MITTLERE (HIGH) Geschwindigkeit möchten, müs-
sen Sie die Brücke aus dem CN7 Stecker zum CN8 Stecker, und die Brücke aus dem CN5 Stecker zum CN6
Stecker bewegen.
VERBINDUNGEN HERGESTELLT IN DER FABRIK
Alle Leitungen müssen vom Installateur am Ursprung geschützt werden.
