AMI LineTOC
Opération
5.4.
42

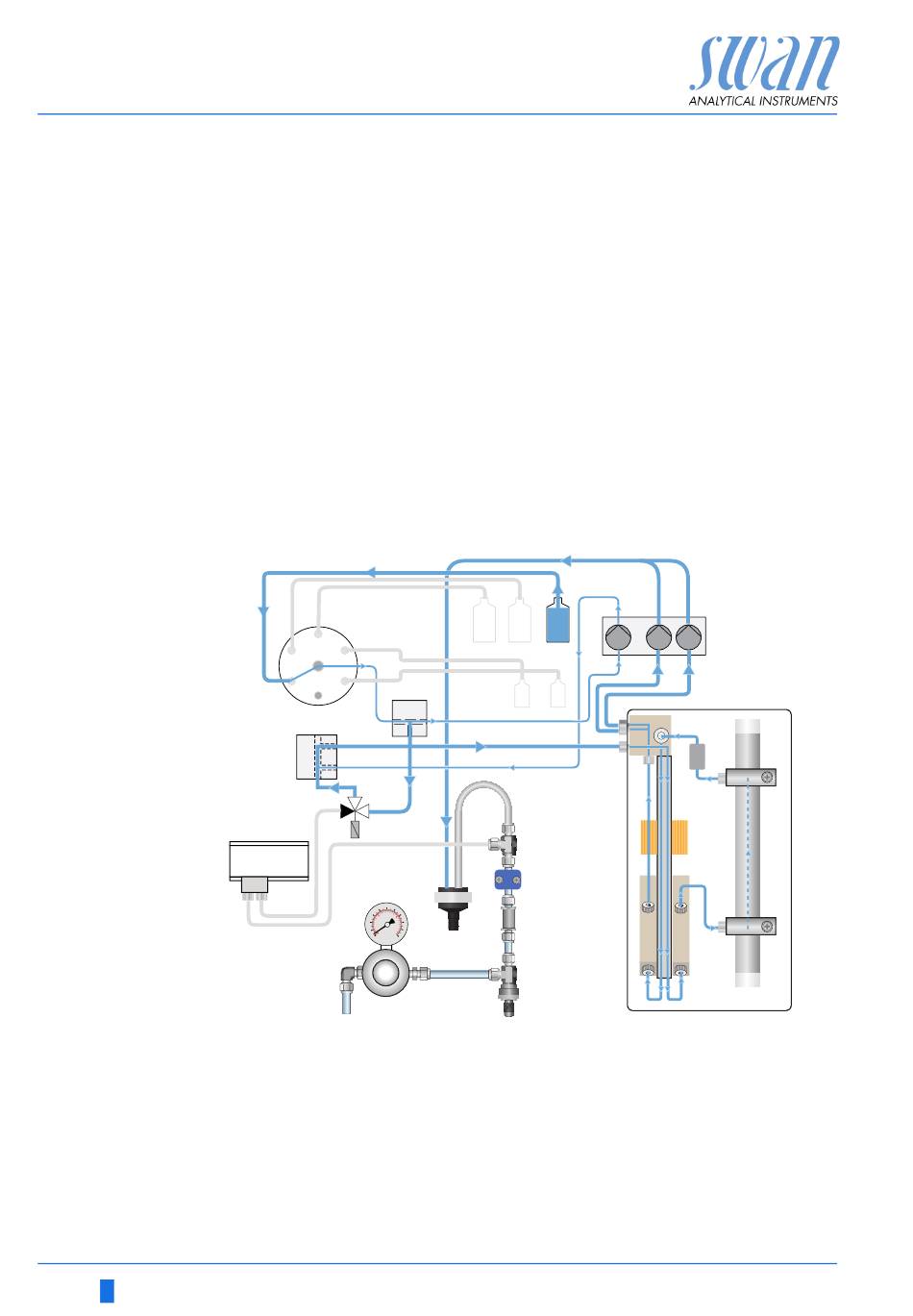

Échantillon
Le mode échantillon est utilisé pour mesurer des échantillons ne pou-
vant pas être raccordés à l'entrée d'échantillon. L'échantillon est pla-
cé dans une bouteille vissée sur le support de bouteille en position 2.
L'échantillon est conduit vers le port du réacteur [D] via le distributeur à
trois voies [C], la valve à 3 voies [G] et le distributeur à quatre voies [E].
De là, l'échantillon circule via l'élément de chauffage [I] à travers le cap-
teur de conductivité 1 [O] où la première mesure est effectuée. Il circule
ensuite à travers le réacteur à UV [J] où le carbone organique est trans-
formé en dioxyde de carbone par oxydation. Après oxydation, l'échantil-
lon est transporté à travers le capteur de conductivité 2 [N] via le capteur
de surveillance de débit [F] où une seconde mesure de conductivité est
effectuée.
Il circule ensuite à travers la pompe péristaltique [A] vers l'évacuation [L].
4
3
5
B
7
6
2
1
E
G
K
0.4
5
10
0.2
0
14.5
psi
0
bar
P
1
2
Échantillon
7
Sortie valve à 6 voies
A
Pompe péristaltique
B
Valve à 6 voies
C
Distributeur à trois voies
D
Port du réacteur
E
Distributeur à quatre voies
F
Surveillance de débit
4
3
2
C
5
6
H
L
0.6
M
0.8
1.0
Q
G
Électrovanne à 3 voies, 3/2
H
Trop-plein échantillon
I
Élément de chauffage
J
Réacteur à UV
L
Évacuation
N
Capteur de conductivité 2
O
Capteur de conductivité 1
A
III
II
I
D
F
I
J
N
O
A-96.250.622 / 140720
