AMI Silica
Installation
3.4.
3.4.1
Montage
du raccord
SERTO
3.4.2
Évacuation
22

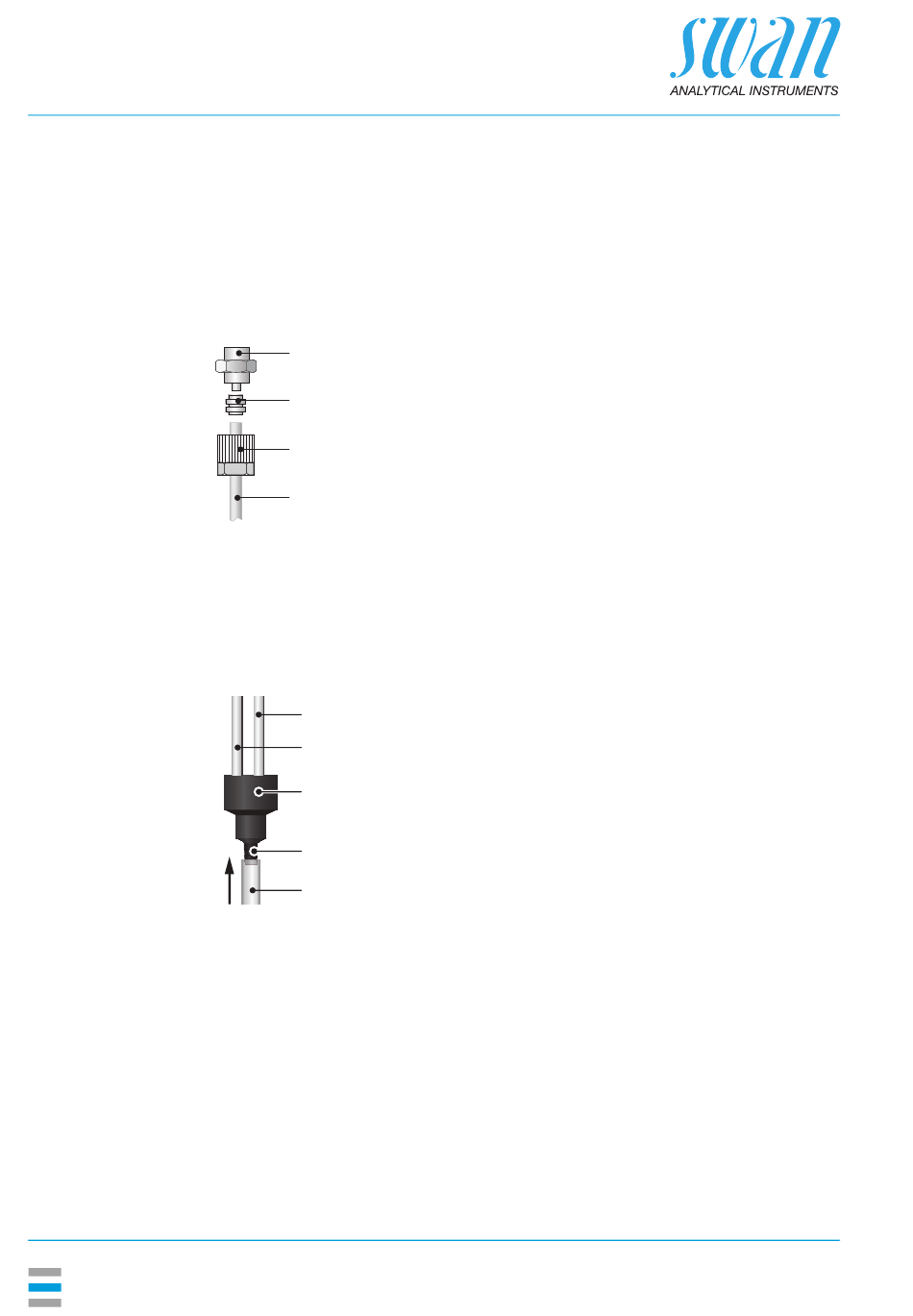

Raccorder l'échantillonnage et l'évacuation
Entrée d'échantillon
Utiliser un tube en plastique (FEP, PA ou PE 4 x 6 mm) pour connec-
ter la ligne d'échantillon.
A
A
B
C
B
D
C
D
Sortie d'échantillon
Relier le tube 1/2" à l'embout des entonnoirs d'écoulement et le pla-
cer dans une purge atmosphérique de capacité suffisante.
A
A
B
B
C
D
C
E
D
E
Raccord vissé
Manchon de compression
Écrou moleté
Tube flexible
Tube du photomètre
Tuyau de trop-plein
Évacuation
Embouts de tuyau
Tube ½"
A-96.250.672 / 040621
