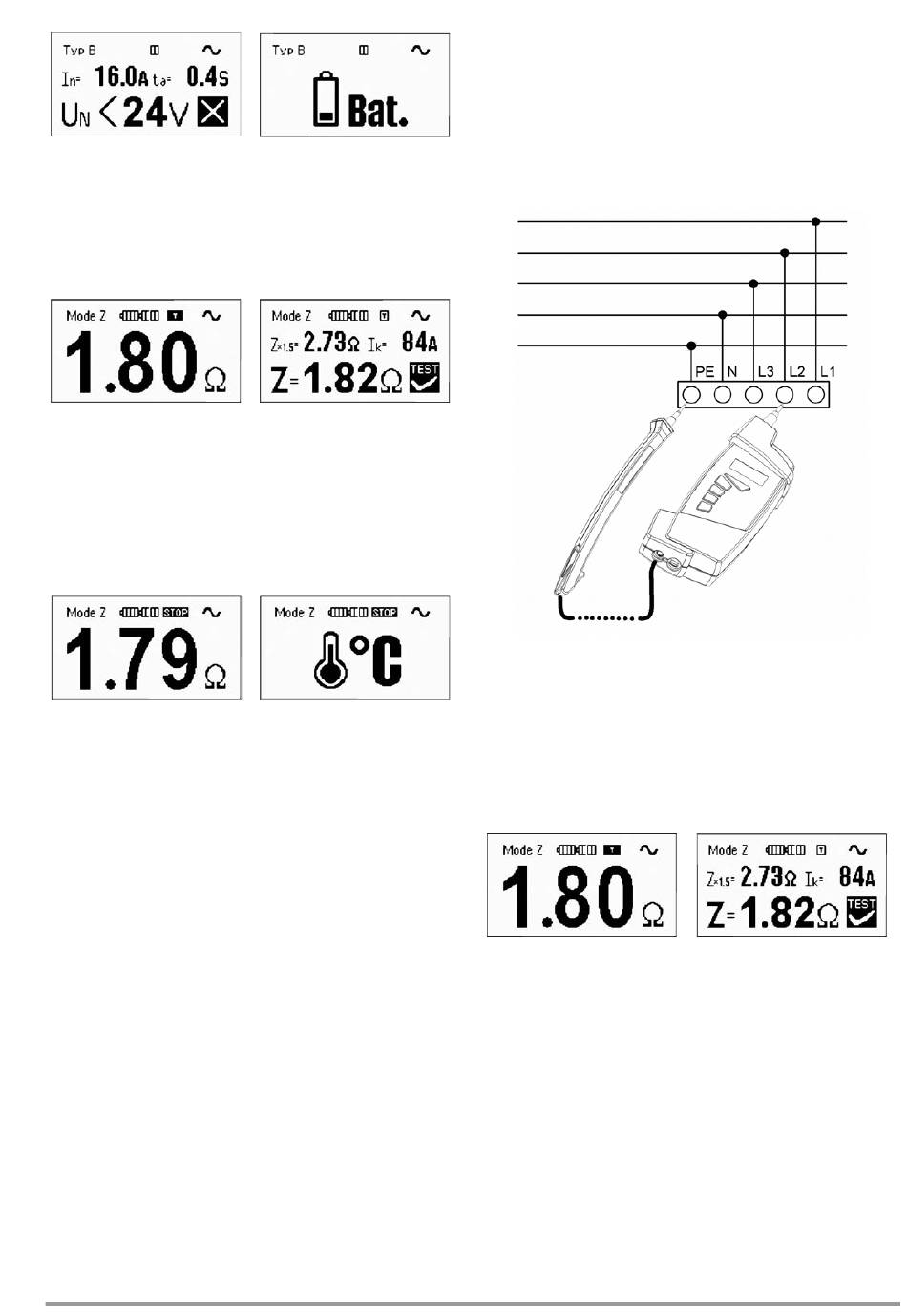

Figure 3.6 Tension des piles faible
(représentation détaillée).
•
Si plusieurs mesures d'impédance sont réalisées successive-
ment, la chaleur interne dégagée est indiquée par l'indicateur
rouge – symbole « T ». Plus la chaleur augmente, plus le
champ se noircit et s'élargit.
Figure 3.8 Affichage d'une température
élevée (représentation en bref).
Lorsque la température interne max. admissible est dépassée, le
symbole « T » est remplacé par « STOP ». En appuyant sur la
touche START pendant 1 s environ, le dépassement de la tempé-
rature s'affiche à l'écran et il n'est plus possible d'effectuer
d'autres mesures. Laissez d'abord refroidir l'appareil !
Figure 3.10 Affichage du dépassement de
température – symbole STOP
➭ Mettez l'objet à tester correctement en contact avec les
pointes de mesure. Vérifiez ensuite si l'affichage de la tension
de réseau est stable. Vérifiez que la connexion est bien fixée
pendant la mesure afin d'éviter de fausser les résultats.
•
L'appareil de contrôle évalue les écarts pendant la mesure. Si,
au cours de la mesure, de grandes perturbations dans le
réseau mesuré se produisent, entraînant des résultats impré-
cis de la mesure d'impédance, l'appareil de contrôle n'affiche
pas l'impédance, mais commute, à la fin de la mesure, sur la
mesure de tension. Une nouvelle mesure est effectuée !
•
Si la tension de réseau est instable pendant la mesure ou si
d'autres circuits électriques sont en service parallèlement à
celui qui est mesuré, les résultats risquent d'être faussés et
les écarts de mesure autorisés peuvent être dépassés.
GMC-I Messtechnik GmbH
Figure 3.7 Affichage après touche START
(représentation détaillée).
Figure 3.9 Affichage d'une température
élevée (représentation détail-
lée).
Figure 3.11 Affichage du dépassement de
température, après avoir
appuyé sur la touche START
3.3
Mesure de l'impédance de boucle de défaut et de l'impé-
dance de réseau
3.3.1 Mesure sur des circuits électriques sans RCD – fonction
La fonction « ~ » convient aux mesures d'impédance de réseau et
de la boucle de défaut dans les circuits électriques dépourvus de
disjoncteurs différentiels.
➭ Pour mesurer l'impédance de boucle de défaut, raccordez
l'appareil en marche entre L et PE et pour mesurer l'impé-
dance de réseau, entre L et N.
Figure 3.12
Exemple de raccordement : mesure de l'impédance de boucle
L2–PE
➭ Une fois la valeur de la tension stabilisée, appuyez brièvement
sur la touche START pour démarrer la mesure. Pendant la me-
sure, le contact entre les pointes de mesure et l'objet à tester
doit toujours être bien établi !
Résultat à la fin de la mesure :
Figure 3.13 Exemple de résultat de la
mesure d'impédance (en bref)
Légende :
Z
Impédance mesurée (Ω)
Zx 1,5 Multiplicateur de l'impédance mesurée Z (Ω)
I
Courant de court-circuit calculé à partir de I
K
(Zx1,5) (A)
➭ Retirez l'appareil.
Figure 3.14 Exemple de résultat de la
mesure d'impédance (en
détail)
= 230 /
K
~
5
