Zone de commande
1 Écran graphique OLED
2 Touche START :
– Mise en marche :
appuyer longuement jusqu'à
ce que l'écran s'éclaire.
– Démarrage de la mesure :
appuyer longuement jusqu'à
ce que la mesure commence.
– Éclairage du point de mesure :
un appui bref allume ou éteint
l'éclairage.
– Mise en arrêt :
appuyer deux fois briève-
ment pour arrêter l'appareil.
3 Touche ~ / RCD
Sélection de la fonction de
mesure :
avec/sans disjoncteur diffé-
rentiel
4 Touche T
- pour choisir dans
A
la table des dispositifs de pro-
tection la valeur de réglage du
délai de coupure pour l'éva-
luation des valeurs mesurées
▲
5 Touches DISP
et
▼
DISP
pour sélectionner le
dispositif de protection pour l'évaluation des valeurs mesurées

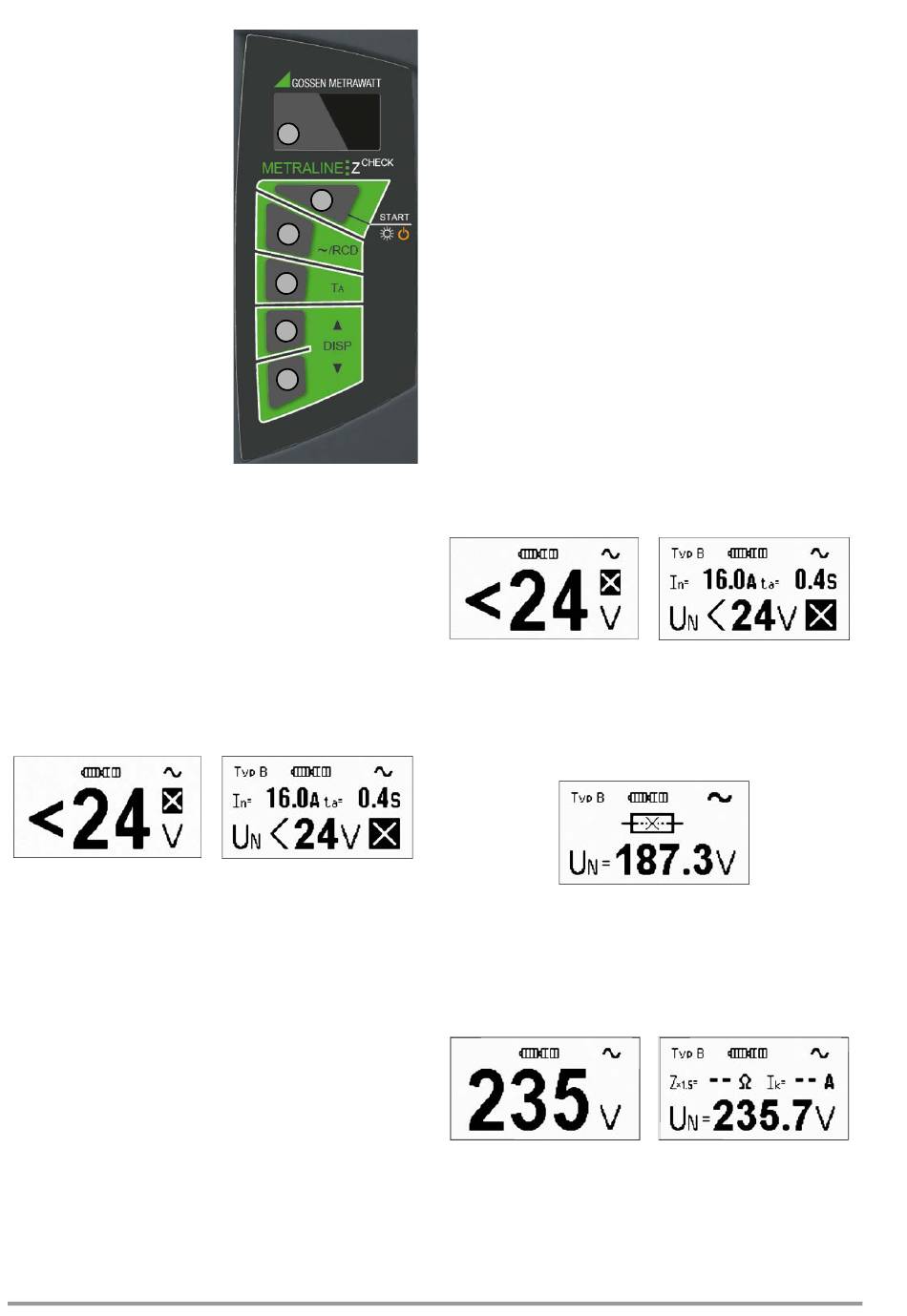

Figure 2.3 Zone de commande et écran OLED
Les données peuvent être représentées sur l'écran OLED de
deux manières :
•
représentation en bref : les grandeurs mesurées sont affichées
avec de grands chiffres sans évaluation des données mesu-
rées.
•
représentation détaillée : les grandeurs mesurées sont affichées
avec des données provenant de la base de données des dis-
positifs de protection et le symbole correspond/correspond
pas de l'impédance mesurée
La phase est affichée dans les deux modes, ainsi que l'état des
piles ou accus.
Voir la description dans chapitre 3.5 à la page 7
Figure 2.4 Exemple d'une représentation
en bref
Les informations à l'écran varient selon la fonction choisie.
2.3
Mise en service
L'appareil de mesure est opérationnel par le fait de mettre les
piles en place suivant chapitre 6.1 à la page 10.
4
1
2
3
4
5
5
Figure 2.5 Exemple d'une représentation
détaillée
3
Mesure
3.1
Mise en marche et en arrêt de l'appareil, mode éco, arrêt
automatique
L'appareil est mis en marche en appuyant longuement sur la
touche START.
Appuyez deux fois brièvement sur la touche START pour arrêter
l'appareil, aucune tension ne doit alors être appliquée sur les
pointes de mesure ! L'appareil commute en mode veille après
quelques secondes (luminosité plus faible) si aucune touche n'a
été actionnée ou si aucune tension n'est appliquée sur les pointes
de mesure. Lorsqu'une touche quelconque est actionnée ou si de
la tension est appliquée sur les pointes de mesure, l'appareil se
remet en marche depuis le mode veille. L'appareil s'éteint auto-
matiquement, s'il est inactif pendant environ 1 minute, c.à.d.
aucune touche n'est actionnée pendant de temps ou aucune ten-
sion n'est appliquée sur les pointes de mesure.
3.2
Consignes et principes, valables pour toutes les mesures
•
Les fonctions ou paramètres souhaités sont sélectionnés à
l'aide des touches ~ / RCD, T
déclenchée via la touche START. Toutes les fonctions ou para-
mètres réglés restent valables jusqu'à la modification suivante.
•
Si une tension < 24 V ou > 260 V est appliquée sur les pointes
de mesure, une information correspondante s'affiche à l'écran
et aucune mesure ne pourra être déclenchée via la touche
START.
•
Si une tension 24 V à 190 V est appliquée sur les pointes de
mesure, la touche START est bloquée et « < 190 V » s'affiche.
Figure 3.1 Tension < 24 V
(représentation en bref).
•
Le fusible doit être remplacé si l'appareil de contrôle affiche la
mesure appliquée sur les pointes de mesure, mais qu'aucune
mesure n'est effectuée après avoir appuyé sur la touche START
et que l'écran affiche le symbole d'un fusible interrompu.
Figure 3.3 Exemple d'un fusible
•
Si une tension dans la plage de 190 V à 260 V est appliquée
sur les pointes de mesure, la valeur de mesure actuelle
s'affiche à l'écran et une mesure peut être déclenchée avec la
touche START.
Figure 3.4 Mesure de la tension
(représentation en bref).
•
La mesure ne peut pas être démarrée si la tension des piles est
trop faible (le champ rouge est allumée sur le symbole des piles).
En appuyant sur la touche START, le symbole d'une pile déchar-
gée s'allume pendant env.1 s, voir la figure ci-dessous. Rempla-
cez les piles comme indiqué au chapitre 6.1 à la page 10.
▲
▼
, DISP
et DISP
. La mesure est
A
Figure 3.2 Tension < 24 V
(représentation détaillée).
interrompu
(représentation détaillée).
Figure 3.5 Mesure de la tension
(représentation détaillée).
