8

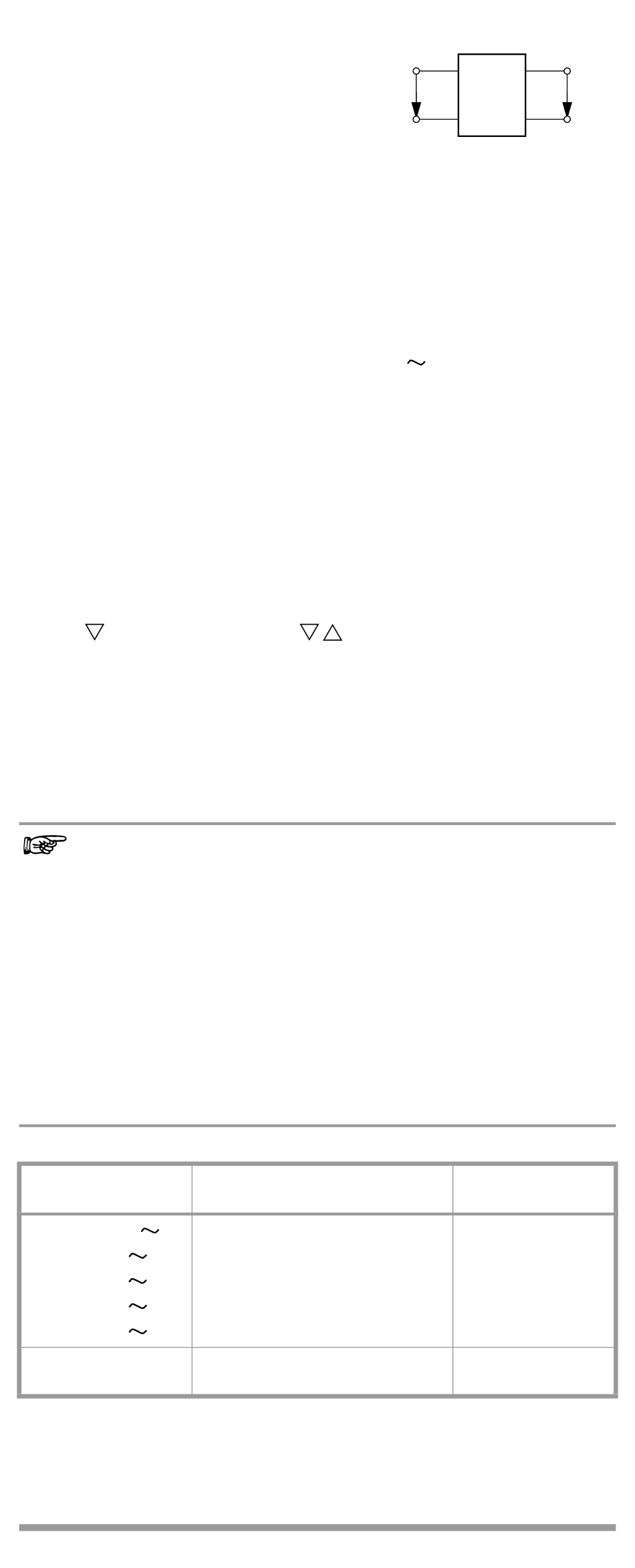

Mesure de niveau de tension alternative (dB)
La mesure de niveau de tension
est utilisée pour déterminer l'affai-
blissement ou l'amplification total
d'un système de transmission
(représenté ici sous forme
quadripolaire).
avec U
= U
1
Résultat > 1: amplification
Résultat < 1: affaiblissement
➭ Positionnez le sélecteur rotatif sur V .
➭ Appuyez brièvement sur la touche multifonctions ESC|FUNC.
La fonction de mesure de niveau est maintenant activée. La
valeur de mesure affichée est calculée à partir de la valeur
efficace de la composante de tension alternative, en fonc-
tion de la plage de mesure (300 mV à 1000 V). La valeur de
la tension alternative (U
analogique. Le réglage standard pour le niveau de référence
est la valeur 0 dB = 0,775 V (1 mW à 600 Ω). Cette valeur
(U
) peut être modifiée dans le menu "Réglage" :
REF
SEt ↵
rEF
➭ En appuyant à nouveau brièvement sur la touche multifonc-
tions ESC|FUNC, vous activez la fonction de mesure de fré-
quence.
➭ Si vous appuyez "longtemps" (env. 1 s) sur la touche
multifonctions ESC|FUNC, vous revenez à la mesure de
tension.
Remarque!
Cet appareil ne contient pas de résistance termi-
nale. Les mesures sont réalisées avec une résis-
tance d'entrée élevée de 5 MΩ.
Cette résistance d'entrée pour les mesures de ten-
sion est indiquée dans les caractéristiques techni-
ques. Pour pouvoir effectuer des mesures correctes
sur un objet sans terminaison, vous devez connec-
ter une résistance terminale sur les bornes. Tenez
compte de la perte de puissance au niveau de la
résistance terminale !
Plages dB
Plages de mesure
300mV
3V
30V
300V
1000V
Les écarts propres (marges de tolérance ou taux d'erreur)
indiqués sont applicables aux plages de mesure de tension
(voir page 48) dans la mesure où ils sont au moins égaux à
10% de celles-ci.
16
Niveau de tension
(niveau de référence)
REF
2
↵ XXXXX
dB
Plage d'affichage à la tension de
référence U
– 48 dB ... – 8 dB
– 28 dB ... + 12dB
– 8 dB ... + 32 dB
+ 2 dB ... + 52 dB
+ 22 dB ... + 63 dB
[
]
dB
=
) actuelle est affichée sur l'échelle
↵.
dB
= 0,775 V
REF
Affichage (dB) =
20 lg U
(V) /U
x
REF
GMC-I Gossen-Metrawatt GmbH
U
1
U
2
⋅
20
log
---- -
U
1
Définition
U
2
0,01 dB
0,01 dB
0,01 dB
0,01 dB
0,01 dB
0,01 dB
