Mode d'emploi

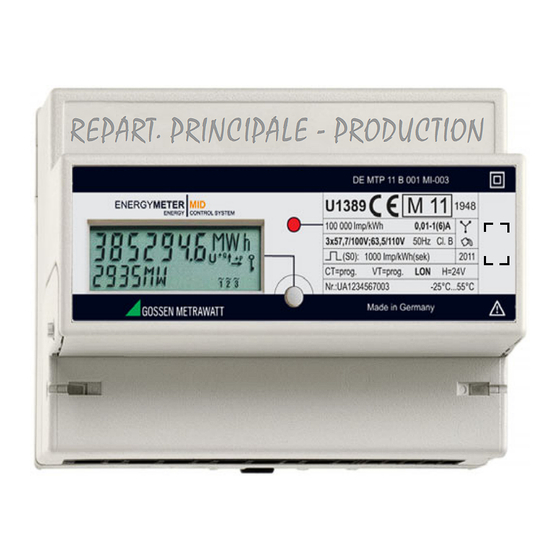

ENERGYMETER
Compteur électronique d'énergie active
U1281/U1289/U1381/U1387/U1389
© Gossen Metrawatt GmbH
Rédigé en Allemagne • Sous réserve de modifications • Vous trouvez une
version pdf dans l'Internet
Toutes les marques, marques déposées, logos, désignations de produits et
noms de sociétés sont la propriété exclusive de leurs propriétaires respecitfs.
Gossen Metrawatt GmbH
Südwestpark 15
90449 Nürnberg
Allemagne
|
MID
REPART. PRINCIPALE - PRODUCTION
Téléphone+49 911 8602-111
Télécopie +49 911 8602-777
E-Mail
www.gossenmetrawatt.com
info@gossenmetrawatt.com
3-349-618-36
4/10.20
Publicité
Table des Matières
Manuels Connexes pour Gossen MetraWatt U1281
Sommaire des Matières pour Gossen MetraWatt U1281
- Page 1 3-349-618-36 U1281/U1289/U1381/U1387/U1389 4/10.20 REPART. PRINCIPALE - PRODUCTION © Gossen Metrawatt GmbH Rédigé en Allemagne • Sous réserve de modifications • Vous trouvez une version pdf dans l’Internet Toutes les marques, marques déposées, logos, désignations de produits et noms de sociétés sont la propriété exclusive de leurs propriétaires respecitfs.
- Page 2 être chargés même après que l'appareil ait été séparé de toute source d'alimentation. – Après avoir effectué une réparation et refermé l'appareil, il faut contrôler que l'isolation à haute tension correspond aux valeurs indiquées dans les caractéristiques tech- niques. Gossen Metrawatt GmbH...
- Page 3 (uniquement en cas de ré-étalonnage) Plombage Le plomb du fabricant garantissant l'étalonnage se trouve au dos de l'appareil. Le plombage du recouvrement des bornes peut être apposé à droite ou à gauche du recouvrement. Gossen Metrawatt GmbH...
-
Page 4: Plaque Signalétique - Connexions
Plaque signalétique – Connexions Gossen Metrawatt GmbH... - Page 5 Gossen Metrawatt GmbH...
-
Page 6: Sortie À Impulsions - Interfaces De Bus
Durée des impulsions V7/V8: 130 ms + 5%, pause entre les impulsions: > 130 ms Fréquences d’impuls. fix V1/V3 V8 fix V9 programmable V2/V4 directe U1281 / U1289 1 1000 imp/kWh 1000imp/kWh 100 — — Transformateur U1381 / U1387 / U1389 f (secondaire) CT = VT = 1 (Q0) 1000imp/kWh 100 1000 100... -
Page 7: Unité D'affichage Et De Commande
100 000 imp/kWh Définition de l’Afficheur Principal (chiffres grands) pour la Réception d’Energie Compteur CTxVT CTxVT Affichage Affichage Unité Charactéristique min. max. normal d’étalonnage* U1281, U1289 — — 123456,7 23456,78 Q0 ou Q9 12345,67 2345,678 123456,7 23456,78 1000 1234567 234567,8 1001... -
Page 8: Signification Des Symboles Affichés À L'écran
Le symbole de phase correspondant clignote. Affichage de la puissance instantanée dans 4 quadrants : puissance active P positive ou néga- tive, puissance réactive Q positive ou négative. Connexion par bus : s'allume lorsque le compteur émet un paquet de données. Gossen Metrawatt GmbH... - Page 9 V2, V4 CT, VT V2, V4 CT, VT Q1 et V1/V3/V7/V8/V9 CT, VT V2/V4 et Q0/Q9 CT, VT Q1 et V1/V3/V7/V8/V9 CT, VT V2/V4 et Q0/Q9 S0, CT, VT V1/V3 et Q0/Q9 S0, CT, VT V7/V8/V9 et Q0 Gossen Metrawatt GmbH...
-
Page 10: Utilisation Des Touches
Une nouvelle pression désactive le mode "Modification des paramètres" (clé éclairée) : Si la touche n'est pas enfoncée pendant env. 2 minutes, le mode "Modification des paramètres" est automatiquement abandonné et bloqué. La clé s'éclaire à nouveau : Gossen Metrawatt GmbH... - Page 11 Cela verrouille le mode "Modification des paramètres". Interrogation et configuration LON-Bus (Caractéristique W1) M-Bus (Caractéristique W2) et L-Bus (Caractéristique W3) Vous trouvez les descriptions d’interface pour les comp- teurs d’énergie active avec connexion par bus dans l’inter- net sous notre adresse www.gossenmetrawatt.com. Gossen Metrawatt GmbH...
- Page 12 U138x avec caractéristique Q1 0200 Auto U138x avec caractéristique Q1 0002 Auto Fréquence Caractéristique V2/V4 d’impulsions Plage de 1000 1000 régulation voir Auto chapitre 3 Durée des Caractéristique V2/V4 impulsions Plage de régulation 0,030 ... Auto 3,000 s Gossen Metrawatt GmbH...
- Page 13 Rapport de transformation intensité Activation courte de la touche de menu Activation longue de la touche de menu Caractéristique: rapports de transformation programmables Fréquence d’impulsions sortie S0 Rapport de transformation tension V2/V4 Caractéristique: fréquence programmable Fréquence S0personnalisée Gossen Metrawatt GmbH...
- Page 14 En cas d’erreur ou après avoir éliminé une erreur, vous pou- vez effectuer une réinitialisation en coupant brièvement la tension auxiliaire ou d’alimentation de l’appareil. Support produits Gossen Metrawatt GmbH Hotline support produits Téléphone +49 911 8602-500 Télécopie +49 911 8602-340 E-Mail support@gossenmetrawatt.com...
- Page 15 Déclaration de conformité Gossen Metrawatt GmbH...
- Page 16 Service-Center Beuthener Straße 41 90471 Nürnberg • Allemagne Téléphone +49 911 817718-0 Télécopie +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Cette adresse n'est valable que pour l'Allemagne. A l'étranger, nos concessionnaires et nos succursales sont à votre disposition. Gossen Metrawatt GmbH...
