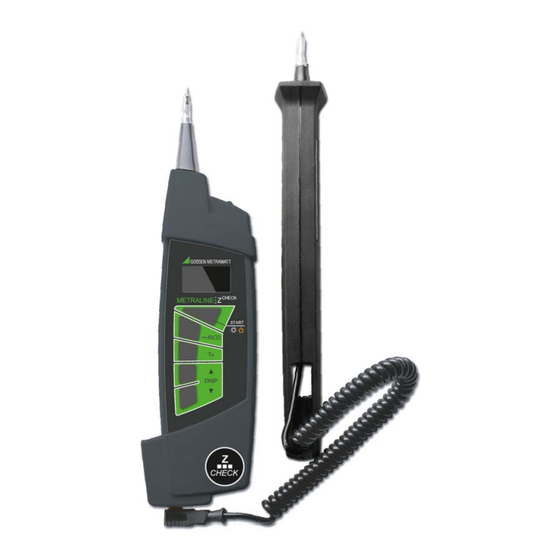

- Page 1 Mode d‘emploi CHECK METRALINE 3-349-697-04 Appareil de mesure de la résistance de boucle 3/7.19...
-
Page 2: Table Des Matières
Sommaire Page Consignes de sécurité Lisez cette notice d’instructions attentivement et intégralement Introduction ..............2 avant d’utiliser votre appareil, et observez-la en tous points. Met- Équipement standard ..............2 tez la notice d’instructions à la disposition de tous les utilisateurs. Accessoires en option ..............2 Consignes de sécurité... -
Page 3: Description Générale De L'appareil
Limitation de responsabilité Normes appliquées Lors d’essais de réseaux avec disjoncteurs RCD, ces disjoncteurs Mesure Sécurité peuvent se déclencher. Ceci peut également se produire même si EN 61557-1 EN 55022 classe B EN 61010-1 l’essai ne le prévoit pas normalement. Des courants dérivés EN 61557-3 EN 61326-1 EN 61010-031... -
Page 4: Zone De Commande
Zone de commande Mesure 1 Écran graphique OLED Mise en marche et en arrêt de l’appareil, mode éco, arrêt 2 Touche START : automatique – Mise en marche : L’appareil est mis en marche en appuyant longuement sur la appuyer longuement jusqu’à touche START. -
Page 5: Mesure De L'impédance De Boucle De Défaut Et De L'impédance De Ré- Seau
Mesure de l’impédance de boucle de défaut et de l’impé- dance de réseau 3.3.1 Mesure sur des circuits électriques sans RCD – fonction La fonction « ~ » convient aux mesures d’impédance de réseau et de la boucle de défaut dans les circuits électriques dépourvus de disjoncteurs différentiels. -
Page 6: Affichage D'autres Valeurs Mesurées Ou Calculées
3.3.2 Affichage d’autres valeurs mesurées ou calculées 3.3.3 Mesure sur des circuits électriques avec RCD Test sans déclencher le disjoncteur différentiel ▲ ▼ En résumé : en appuyant sur les touches DISP et DISP sont affi- Sélectionnez la fonction « RCD » lorsque vous devez mesurer chés successivement : l’impédance de boucle par le biais d’un disjoncteur différentiel –... -
Page 7: Évaluation Automatique De L'impédance Mesurée
Évaluation automatique de l’impédance mesurée Autres fonctions de l’appareil L’évaluation automatique est possible uniquement avec la repré- Détection de phase sentation en détail. Si le symbole s’affiche dans le coin inférieur droit de l’écran • Des paramètres se rapportant aux dispositifs de protection (voir Figure 2.4 et Figure 2.5) et qu’une phase entre en contact sont enregistrés dans la mémoire ou dans la base de don- nées. -
Page 8: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques générales Conditions de référence Fonctions de l’appareil Température (23 ± 2) °C Impédance de boucle de défaut / impédance de réseau Humidité relative 40 à 60 % ± ± Plage nominale selon EN 61557-3 : 0,27 Ω à 200 Ω Tension du réseau 230 V 2 % / 50 Hz... -
Page 9: Tableau Des Dispositifs De Protection Enregistrés Dans L'appareil
Tableau des dispositifs de protection enregistrés Type de fusible C dans l’appareil Courant Délai de coupure [s] nom. 35 m Type de fusible NV Courant de court-circuit min. (A) Courant Délai de coupure [s] nom. 35 m Courant de court-circuit min. (A) 32.5 22.3 18.7... -
Page 10: Entretien
Entretien Consignes de sécurité • Ne tentez pas de recharger des piles alcalines : ces piles Alimentation de l’appareil pourraient couler, exploser et provoquer de graves dom- mages à l’appareil, voir le détruire. • Après la première charge d’accus neufs ou après une longue période d’inutilisation des accus (de quelques mois), la durée Attention Tension Dangéreuse! de service peut être considérablement raccourcie par rapport... -
Page 11: Ré-Étalonnage
Ré-étalonnage Service de réparation et pièces détachées Laboratoire d’étalonnage et location d’appareils La tâche de mesure et les sollicitations auxquelles votre appareil de mesure doit faire face influencent le vieillissement des compo- sants et peuvent être à l’origine d’écarts par rapport à la précision Veuillez vous adresser en cas de besoin au : garantie. - Page 12 Rédigé en Allemagne • Sous réserve de modifications • Vous trouvez une version pdf dans l‘internet Téléphone +49 911 8602-111 GMC-I Messtechnik GmbH Télécopie +49 911 8602-777 Südwestpark 15 E-Mail info@gossenmetrawatt.com 90449 Nürnberg • Allemagne www.gossenmetrawatt.com...
