3.3

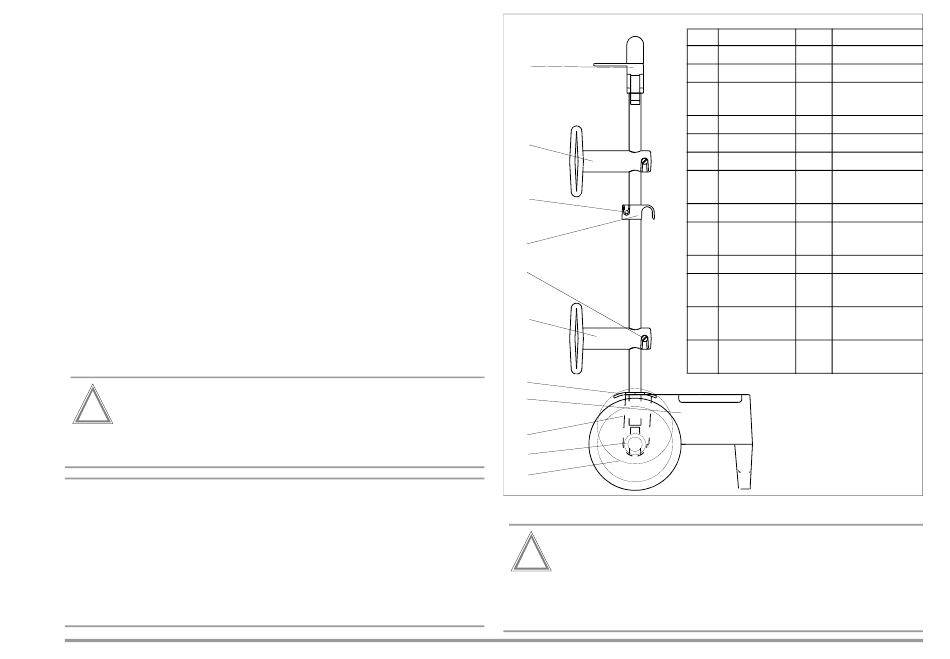

Fixation de l'appareil de contrôle avec la caractéristique
B1/B2 sur le chariot de transport (caractéristique D1).
Ð Placez l'unité composée de l'appareil de base et du module
haute tension sur la plateforme (1) du chariot de transport tel
que vous puissiez toujours ouvrir le couvercle de l'appareil de
base.
Ð Fixez la poignée de l'appareil de base aux supports verticaux
au moyen des supports de poignée (3). Desserrez les vis des
supports de poignées (9) à l'aide d'une clé à six pans creux de
4 mm.
Ð Introduisez les supports de poignée (3) sur la poignée et serrez
les vis (9).
Ð Enroulez d'abord les deux câbles des pointes de touche de
sécurité du module haute tension sur le porte-câble inférieur
(2, bas).
Ð Enroulez ensuite les deux câbles des pointes de touche de
l'appareil de base sur le porte-câble supérieur (2, haut).
Ð Fixez les câbles et les pointes de touche à l'aide des bandes
caoutchoutées fournies (12).
!
Attention !
Tenez compte des prescriptions relatives aux installations d'es-
sai non stationnaires selon DIN VDE 0104 (3.6).
Remarque
Après chaque utilisation, enroulez les câbles d'essai des
pointes de touche de sécurité sur les logements prévus
au dos du chariot de transport. Les câbles d'essai ne doi-
vent ni être soumis à aucune contrainte ni être pliés, car
ceci pourrait induire une perte de la capacité d'isolement.
Pensez également qu'une détérioration n'est pas tou-
jours visible de l'extérieur.
GMC-I Messtechnik GmbH
11
2
9
3
8
2
4
1
10
6/7
5
!
Attention !
Contrôlez l'absence de détériorations mécaniques des
câbles d'essai avant chaque mise en service du module
haute tension
Pos.
Dénomination
Pièce
Réf. cde.
1
Coque
1
3-117-193-01
2
Porte-câble
2
3-326-653-01
Support de
3
2
3-326-652-01
poignée
4
Couvercle
2
3-164-609-01
5
Roue
2
3-419-038-01
6
Vitre
4
3-740-013-01
Anneau dentelé
7
2
3-743-024-59
Seeger
8
Vis
6
3-712-007-10
Écrou à six
9
6
3-730-119-12
pans
10
Vis
2
3-716-018-24
Châssis de
11
1
3-121-111-01
chariot
Bande caout-
12
2
3-326-627-01
choutée
Capot de
13
1
3-171-302-01
protection
Chariot de transport
Caddy 204
19
