Programmation individuelle
Fonctions complexes d'une formule
8.5.11

Automatiser les mesures : fonction Seuil

Description
ND 2100G GAGE-CHEK
La fonction Seuil automatise le processus de saisie (mémorisation) des données.
Normalement, les cotes calculées avec des formules sont mémorisées dans la base
de données lorsqu'on appuie sur la touche «ENTER». La fonction Seuil a le même
effet que la touche ENTER. Elle mémorise automatiquement le résultat des calculs dès
qu'une valeur dépasse un seuil défini par l'utilisateur.
La fonction Seuil permet à l'opérateur d'effectuer une série de mesures identiques en
chargeant et déchargeant la pièce.
Les mesures automatiques assurées avec la fonction Seuil peuvent être
activées ou désactivées à partir de la face avant de l'appareil en utilisant
la fonction «Auto» des touches programmables. Pour de plus amples
informations sur les touches programmables, voir "Configurer le clavier :
Clavier", page 131.
La fonction Seuil est initialisée et déclenchée quand une valeur dépasse les seuils
définis. Un délai peut être ajouté à la fonction Seuil pour éliminer les perturbations et
les oscillations du hardware.

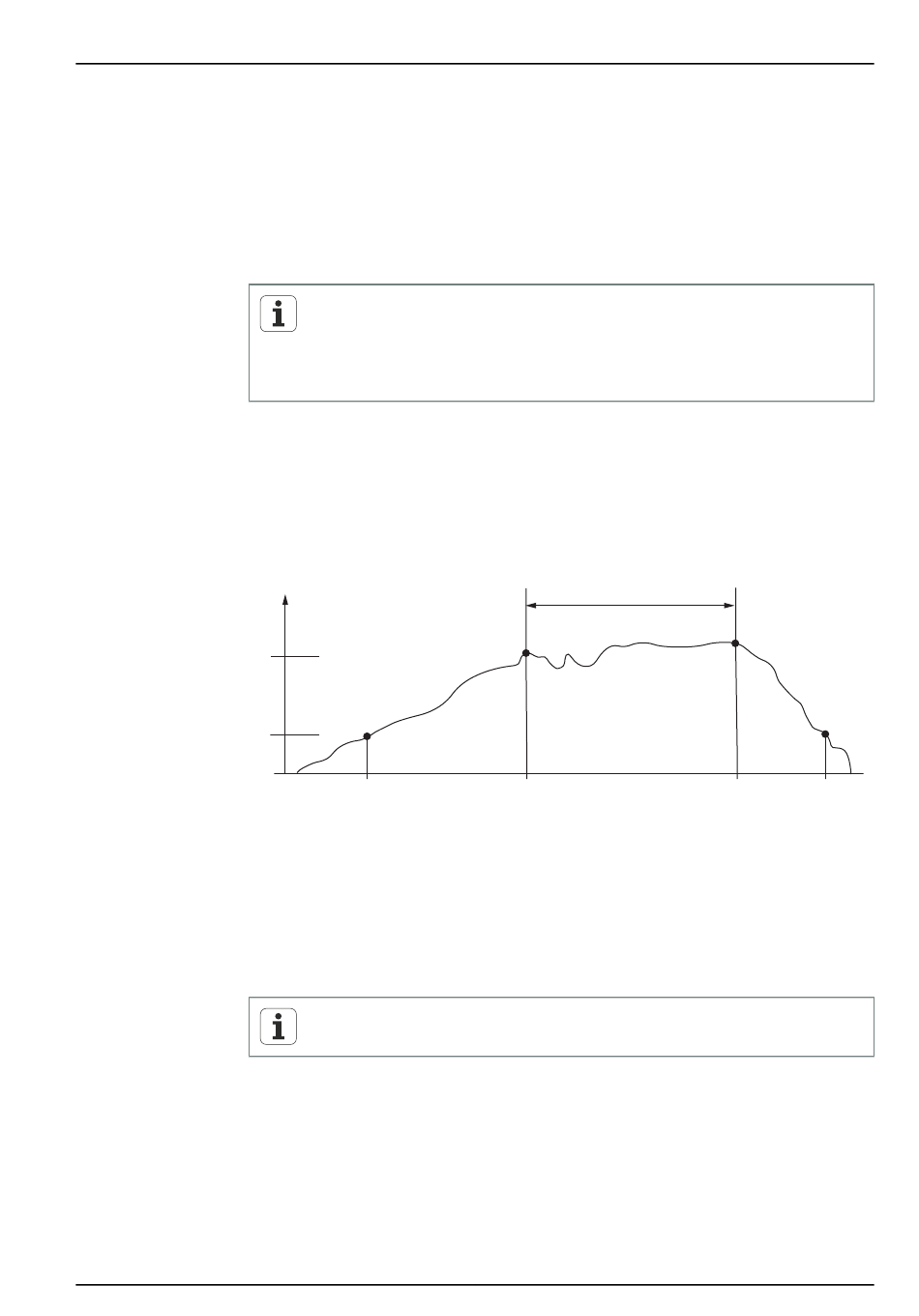

Dans le diagramme ci-après, les valeurs seuils et le délai de la fonction Seuil
concernent une valeur allant dans le sens positif. La fonction Seuil peut adapter des
valeurs allant dans le sens positif et négatif. Le processus est le même pour les valeurs
allant dans le sens positif et celles allant dans le sens négatif, exceptées la direction et
la polarité des entrées.
1
7
6
1 Seuil de déclenchement
2 Délai
3 Seuil réinitialisé
4 Mesure mémorisée
5 Seuil déclenché
6 Prêt
7 Seuil d'initialisation
Le délai de la fonction Seuil peut être mis sur 0 si les perturbations du
hardware ne pose pas de problème.
Après avoir entré une valeur avec la fonction Seuil, celle-ci doit être réinitialisée pour
redémarrer la fonction de déclenchement. Pour cela, la valeur observée doit avancer
dans le sens opposé et le seuil d'initialisation représenté dans le diagramme ne doit
pas être atteint.
La fonction Seuil peut être utilisée isolément ; elle peut également être inclue dans les
fonctions Si ou Cas, comme résultat logique de test conditionnel, ou être inclue dans
une étape de la fonction Séquence.
2
5 4 3
