8.3.1 Sélection ou attribution d'un numéro de pièce
8.3.2 Nommer une cote de pièce
Entrer un nom de cote
154
Dans la mesure où des formules de cotes peuvent être créées pour chacune des
pièces (100 max.), il faut commencer par sélectionner la bonne pièce.
Kap 8.3.1: Kap 8.3.2:
Sélection ou attribu- Nommer une cote
tion d'un numéro de de pièce
pièce
Dans l'écran Visu, appuyer sur les softkeys «Menu/Setup/Conf. Pièce».
Utiliser la touche fléchée «vers la droite» pour mettre en surbrillance le champ
Conf..
Appuyer sur la softkey «DEC» ou «INC» pour sélectionner le numéro de pièce
souhaité.
Appuyer sur la softkey «Nouv.» pour créer une nouvelle pièce.
Chaque nom de cote doit faire référence à l'objectif de la formule.
Kap 8.3.1: Kap 8.3.2:
Sélection ou attribu- Nommer une cote
tion d'un numéro de de pièce
pièce
Renommer chaque cote. Le nom d'une cote est composé au maximum de 3
caractères.
Donner un nom à la pièce si cela est souhaité. Le nom d'une pièce est composé au
maximum de 8 caractères alphanumériques.
Dans l'exemple ci-après, les noms suivants sont attribués aux cotes :
S = largeur, E = longueur et P = périmètre

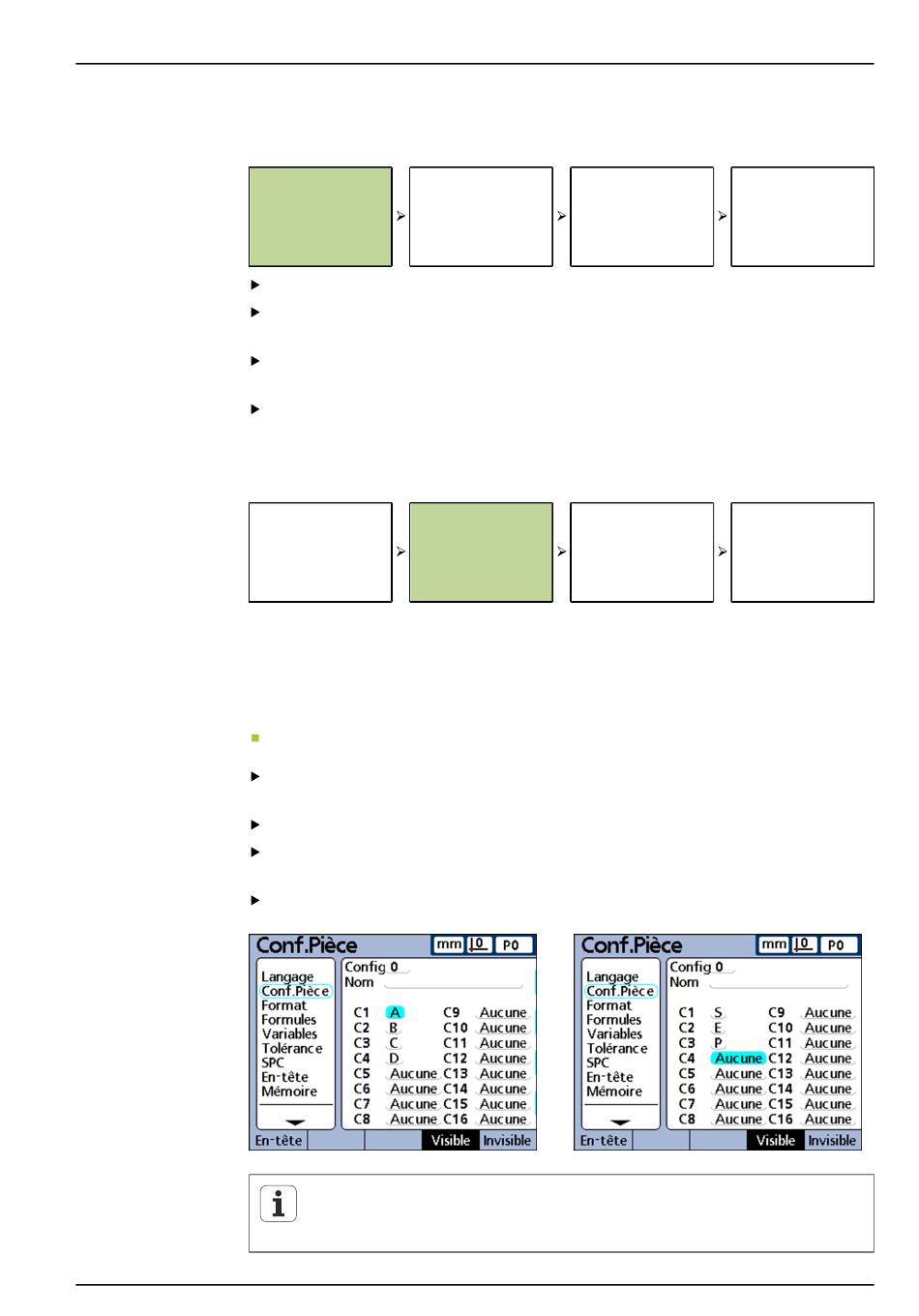

Dans le menu «Config. Pièce», mettre en surbrillance le champ de la première cote
avec la touche fléchée «vers le bas».
Appuyer sur la softkey «En-tête» pour afficher le clavier virtuel.
Remplacer chaque en-tête par défaut en appuyant sur la touche «CANCEL» et en
introduisant les caractères alphabétiques de la nouvelle en-tête.
Appuyer sur la touche «Finish» pour revenir à l'écran «Config. Pièce».
Seulement trois cotes sont utilisées dans cet exemple, la quatrième cote est
effacée. Pour de plus amples informations sur l'effacement des cotes, voir
"Effacer certains éléments des formules", page 151.
