Effectuer des tests vrai/faux : Si

8.5.5
Description
Insérer une fonction
Exemple 1
Exemple 2
Supprimer le résultat
Exemple
174
La fonction Si effectue un test logique vrai/faux et attribue une valeur à une cote ou
effectue une opération basée sur le résultat du test. Ce test vrai/faux utilise les critères
de test et les conditions décrits précédemment. Les tests peuvent être effectués
sur les entrées, les cotes, les cotes du système, les fonctions personnalisées du ND
2100G, les plots d'entrée du port parallèle, le contenu de la base de données, les
temps, les états de sortie des relais et des variables.

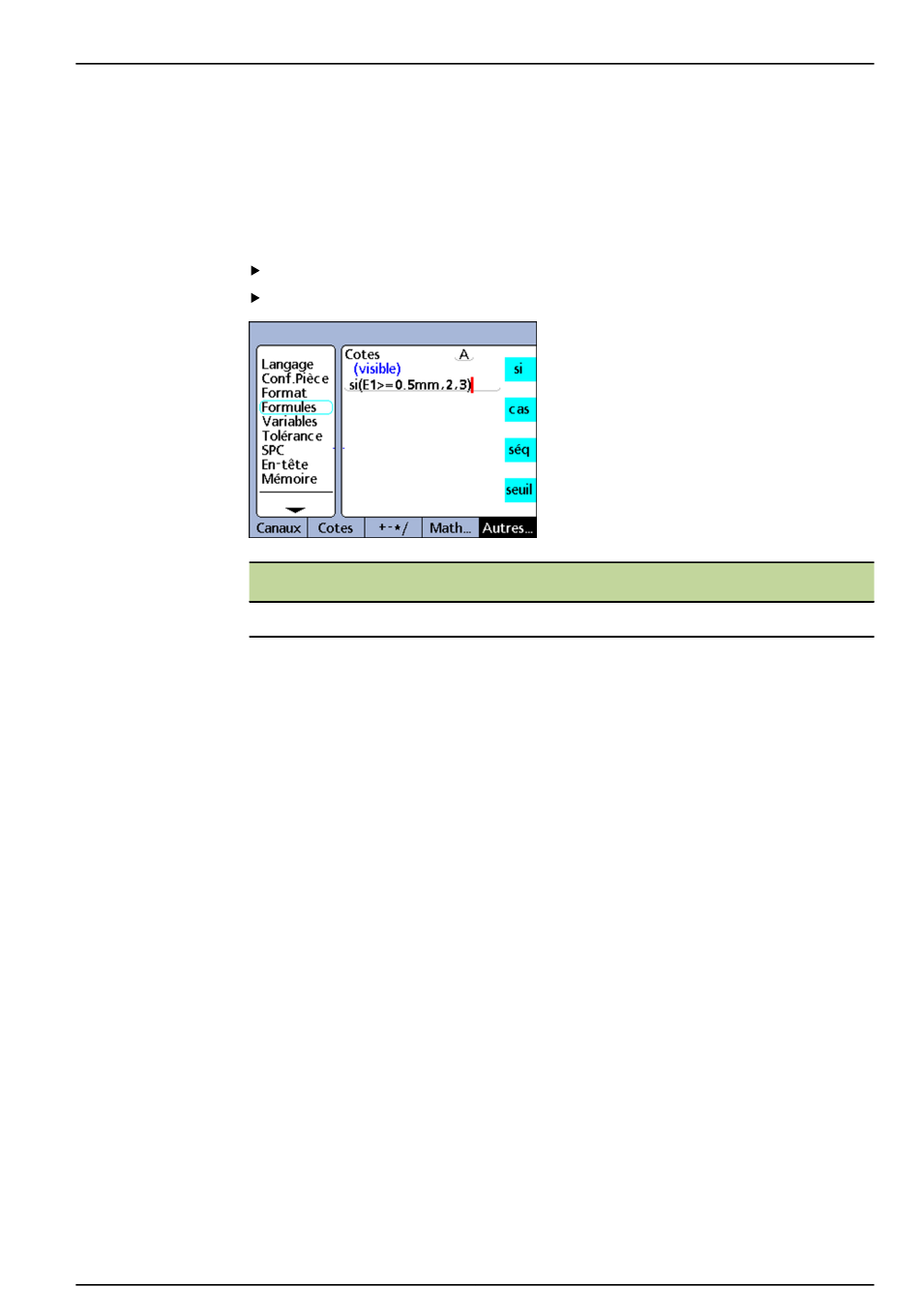

Appuyer sur la softkey «Autres ...».
Appuyer sur la touche de sélection de cote «Si».
Syntaxe
A = «si» (critère de test logique, résultat si vrai, résultat si faux)
Une valeur est affectée à une cote visible.
A = si(E1>=0.5mm,2.0,3.0)
A = 2.0 si E1 est supérieur ou égal à 0.5 mm
A = 3.0 si E1 est inférieur à 0.5 mm
La fonction si est ajoutée après une formule de cote, grâce à la fonction Point virgule.
La fonction si effectue une opération : elle active le contact 1 du relai en fonction de la
valeur d'E4.
A = E4;si(E4>=5mm,rlai(1,1),rlai(1,0))
A = E4 et relai 1 activé si E4 est supérieur à 5 mm
A = E4 et relai 1 désactivé si E4 est inférieur ou égal à 5 mm
La fonction si peut être attribuée à une cote invisible.
V1 = si(E4>=5mm,rlai(1,1),rlai(1,0))
Si la fonction si est utilisée pour effectuer des opérations, le résultat "vrai" ou "faux"
peut être supprimé en ajoutant la valeur numérique 0 dans le résultat "vrai" ou "faux".
Dans cet exemple, aucune opération n'est effectuée quand le résultat du test est faux.
H1 = si(TolR(),Beep,0)
ND 2100G GAGE-CHEK
