21.6 Le moteur et le tuyau de soufflage

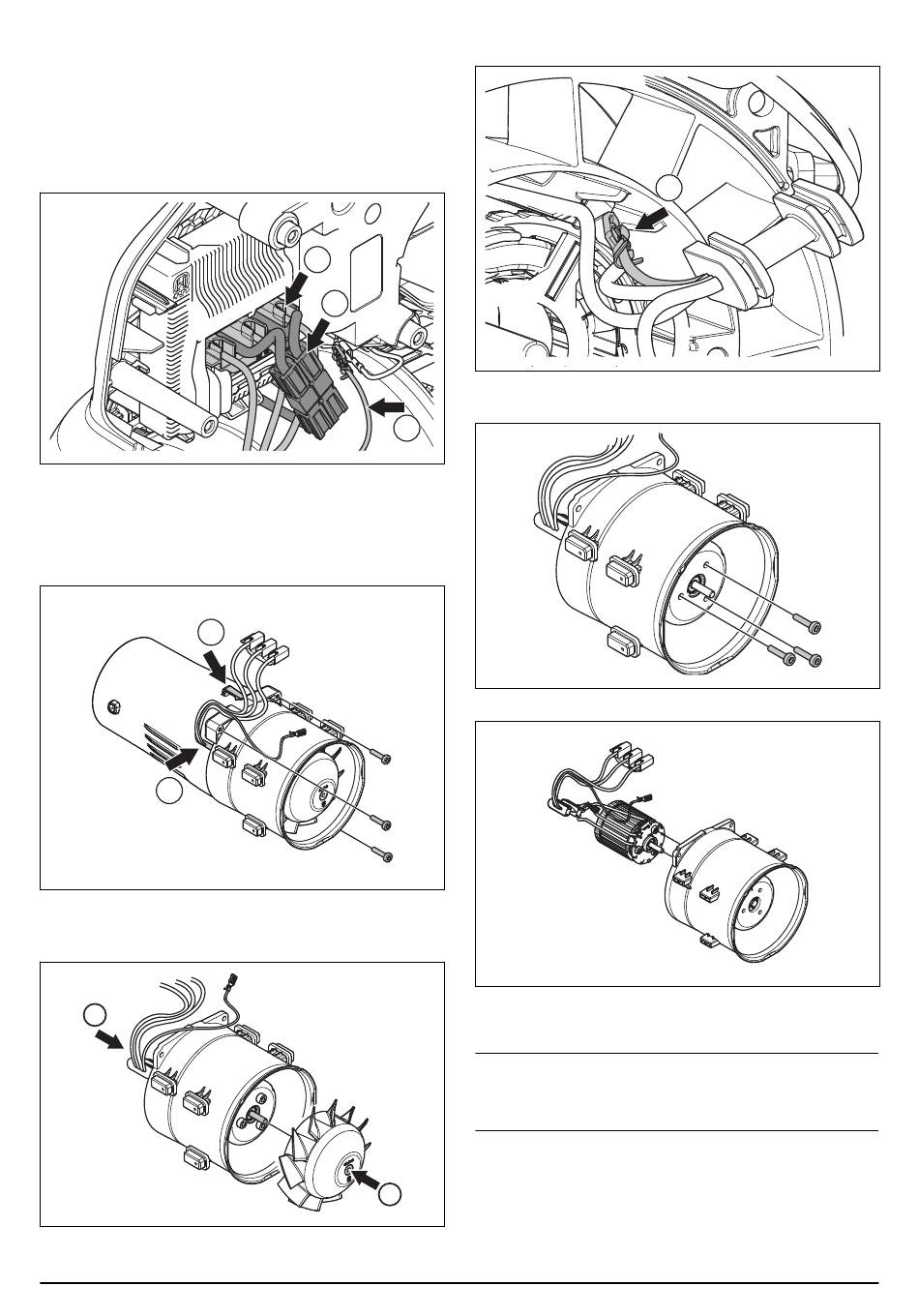

21.6.1 Pour démonter le moteur et le tuyau de
soufflage
1. Desserrer le raccord (A) de l'unité de commande.
S'assurer de ne pas endommager le raccord (B) ou
les câbles. Desserrer le raccord/câble du ressort de
raccordement.
2. Soulever le tuyau de soufflage et le carter moteur
hors du châssis.
3. Desserrer les vis et les brosses/câbles (D). Soulever
le tuyau de soufflage du carter moteur. S'assurer
que le joint en caoutchouc (E) se desserre du tuyau.
D
E
4. Fixer l'arbre (F) sur le moteur. Utiliser une vis M4 en
tant qu'extracteur et la visser sur l'arbre (G) pour
déposer le ventilateur.
F
58 - Instructions de réparation
5. Desserrer le raccord (H) du ressort de raccordement
A
B
6. Desserrer les vis qui fixent le moteur dans le carter
C
7. Soulever le moteur hors du carter moteur.
21.6.2 Pour assembler le moteur et le tuyau de
soufflage
Remarque : S'assurer que les câbles sont placés
correctement pour éviter qu'ils soient coincés entre les
deux moitiés du châssis.
G
dans le carter moteur.
H
moteur.
