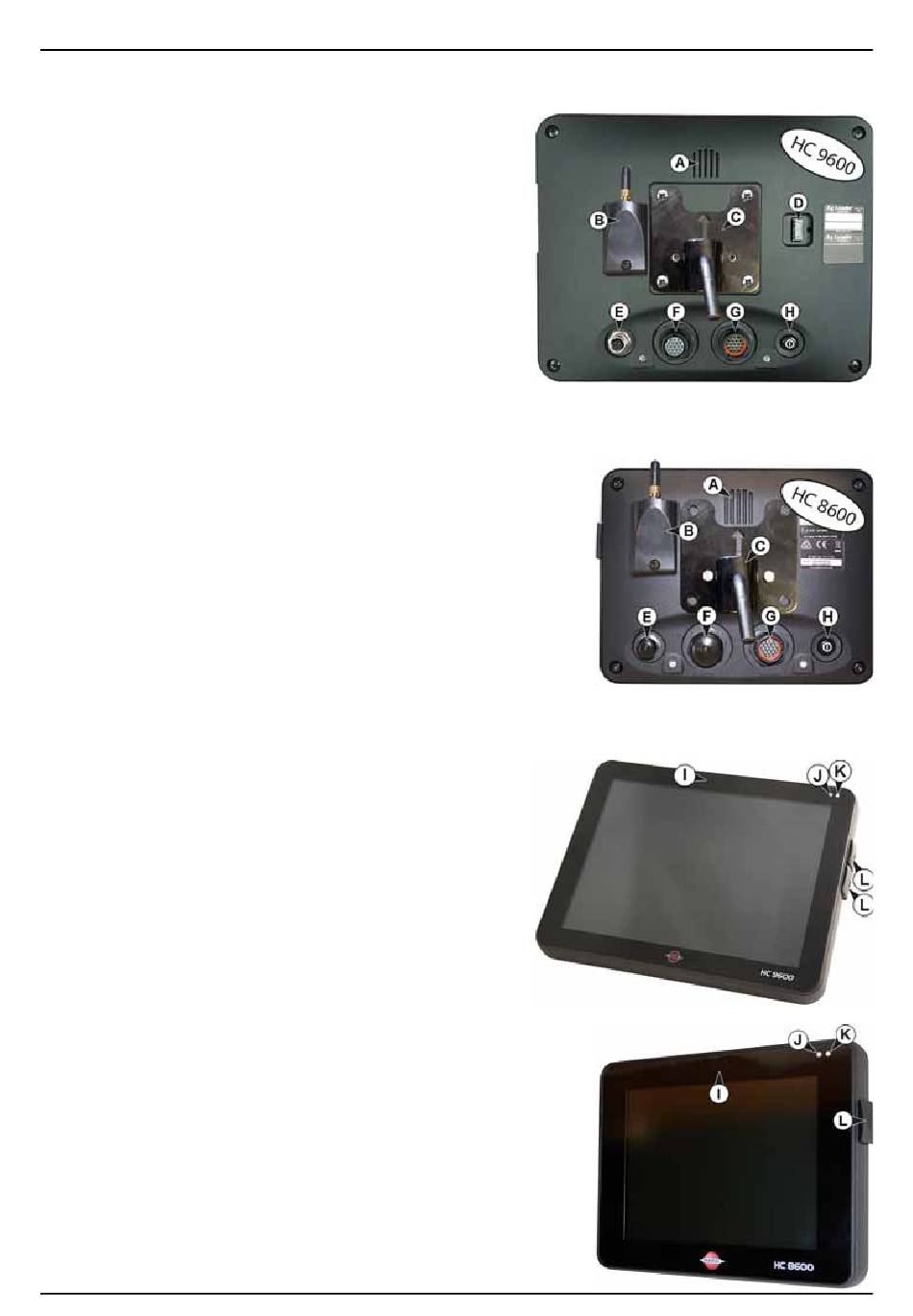

3 - Description
Matériel d'affichage
Arrière
A. Haut-parleur
Le haut-parleur intégré est utilisé pour les avertissements sonores.
Le volume peut être réglé par le biais de la procédure d'installation
de l'affichage.
B. WiFi
Communication 802.11.
C. Support de montage
D. Sortie HDMI (HC 9600 uniquement)
E. Connexion Ethernet
Connexion à 4 broches utilisée pour la communication avec
ParaDyme, GeoSteer, SteerCommand, OnTrac3.
F. Connexion auxiliaire à 19 broches
Utilisée pour l'entrée de caméra.
G. Prise à 19 broches
Le connecteur d'affichage rond à 19 broches contient un port CAN, RS-232
de série, ainsi que des connexions d'alimentation et de mise à la masse du
système. Il est compatible avec d'autres affichages.
H. Commutateur d'alimentation/de réinitialisation
Le commutateur d'alimentation/réinitialisation est utilisé pour activer et
désactiver l'écran dans les installations où le système est connecté à un bloc
d'alimentation continue.
Si l'affichage cesse de répondre, le commutateur d'alimentation manuelle
peut être maintenu pendant cinq secondes pour redémarrer le système.
Utiliser cette procédure uniquement en dernier recours, une perte de
données peut se produire en cas d'arrêt incorrect.
Avant et côté
I. Barre lumineuse intégrée
Pour le guidage.
J. Capteur de sensibilité à la lumière
Utilisé pour atténuer automatiquement l'affichage la nuit ou en
cas de faible éclairage.
K. Voyant d'alimentation
Le voyant d'alimentation affiche l'un des trois statuts suivants :
Vert
Orange clignotant = mode veille
Orange fixe
L. Emplacements pour support USB à montage latéral
• 2 emplacements pour HC 9600
• 1 emplacement pour HC 8600
Utilisé pour le transfert de données vers et depuis l'affichage.
Utilisé pour charger des périphériques mobiles jusqu'à 1,2 ampère.
12
= allumé
= fonctionnement sur batterie
