FRANÇAIS

1. Commande de réglage de groupe. Tourner ce sélecteur à droite pour avancer le réglage de groupe ou le tourner à gauche pour diminuer le réglage.

Utiliser le tournevis fourni pour faire les réglages.

2. Commande de réglage de canal. Tourner ce sélecteur à droite pour avancer le réglage de canal ou le tourner à gauche pour diminuer le réglage. Utiliser

le tournevis fourni pour faire les réglages.

3. Interrupteur d'alimentation à trois positions. L'interrupteur d'alimentation a trois positions. ON (unité sous tension avec commutation par tonalité acti-

vée pour trouver un signal venant d'un transmetteur U ou UC Shure) ; OFF (hors tension) ; ou ON (TONE KEY OFF) (marche sans commutation par

tonalité) (unité sous tension avec commutation par tonalité désactivée pour écouter les signaux parasites.)

4. Jack d'écouteur : Permet à l'utilisateur d'écouter le signal audio d'entrée.

5. Commande de gain des écouteurs : Permet à l'utilisateur de régler le gain des écouteurs au niveau élevé, moyen ou bas indépendamment du niveau

audio.

6. Potentiomètre–poussoir à verrouillage de gain audio : Le potentiomètre de gain audio rentre dans le boîtier après le réglage du gain. Régler

simplement au niveau désiré puis l'enfoncer pour le verrouiller. Le cran d'arrêt central du potentiomètre est à –40 dBu. (Se reporter à la documen-

tation de la caméra pour tout renseignement sur le réglage du niveau convenant à l'entrée audio de la caméra.)

7. Témoins : Trois témoins renseignent sur les fonctions suivantes :

TÉMOIN

Commutation par tonalité activée, signal

utilisable

AUD

Audio à un niveau utilisable hors crêtes

PWR

Sous tension

8. Connecteurs d'entrée d'antenne SMA. Ces connecteurs type SMA facilitent l'installation des antennes fournies.

9. Compartiment pile : L'installation d'une pile de 9 V permet d'utiliser l'unité sans source externe.

10. Connecteur de sortie XLR (à basse impédance). Le connecteur XLR procure une sortie symétrique à basse impédance.

11. Jack c.c. à verrouillage : Le jack c.c. permet d'alimenter le récepteur avec une source c.c. externe ou un adaptateur c.a. Il est fileté pour assurer un

branchement sûr.

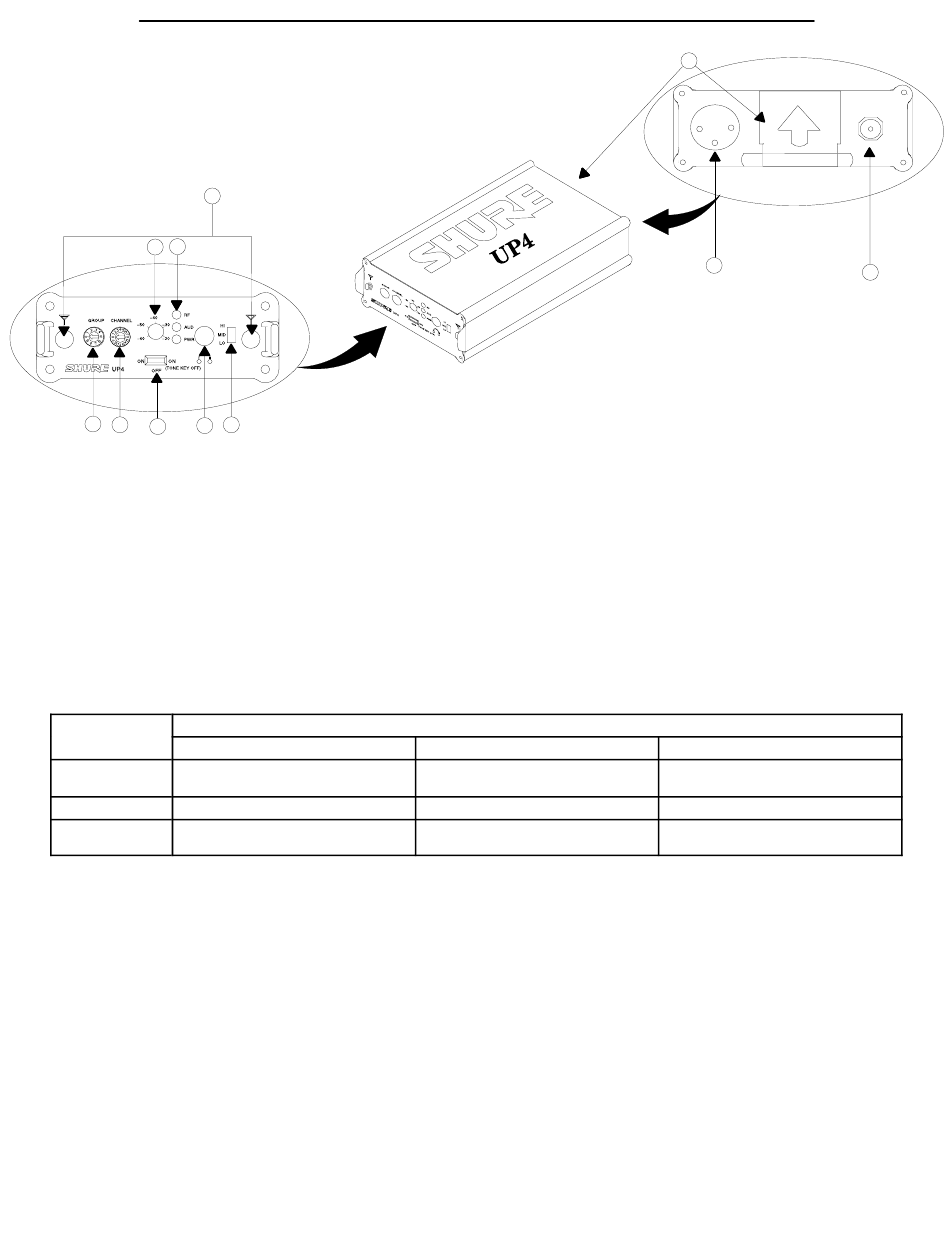

COMMANDES ET TÉMOINS DU RÉCEPTEUR UP4

CARACTÉRISTIQUES DU RÉCEPTEUR UP4

VERT

FIGURE 3

ÉTAT DU TÉMOIN

ROUGE

S. O.

Audio à moins de 9 dB du niveau de crête

Sous tension, faible charge de la pile du

récepteur
