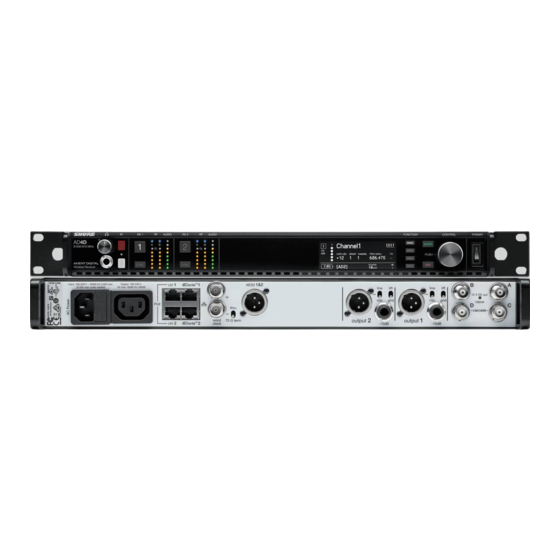

AD4D
Récepteur à deux canaux
User guide for the Shure AD4D Axient Digital dual channel receiver.
Version: 7.2 (2021-F)

Publicité

Table des Matières
loading

Sommaire des Matières pour Shure AD4D

  • Page 1 AD4D Récepteur à deux canaux User guide for the Shure AD4D Axient Digital dual channel receiver. Version: 7.2 (2021-F)
  • Page 2: Table Des Matières

    CONSIGNES DE SÉCURITÉ IMPORTANTES Polarisation d’antenne Avertissement Australie pour le sans fil Ports en cascade HF Firmware Récepteur numérique sans fil à deux canaux AD4D Axient Paramètres audio Caractéristiques Réglage du gain et de la sortie audio du canal Accessoires fournis Générateur de fréquences...
  • Page 3 Shure Incorporated Verrouillage des interfaces Contacter le service client Disparité de cryptage Caractéristiques Disparité de firmware Tableaux et schémas Émetteur Accu chaude Récepteur Bandes de fréquences Fréquence radio (RF) Homologations 3/41...
  • Page 4: Ad4D Récepteur À Deux Canaux

    Shure Incorporated AD4D Récepteur à deux canaux CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ces consignes. CONSERVER ces consignes. OBSERVER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec.
  • Page 5: Avertissement Australie Pour Le Sans Fil

    Récepteur numérique sans fil à deux canaux AD4D Axient Le récepteur numérique à deux canaux AD4D Axient définit de nouvelles normes en termes de transparence audio numérique et d’efficacité spectrale maximum. Parmi les caractéristiques révolutionnaires, nous pouvons citer la large plage de réglage, la faible latence ainsi que le mode Haute Densité...
  • Page 6: Contrôle Via Le Réseau

    Shure Incorporated • Réception de type diversité véritablement numérique par canal • Plage de fréquences jusqu’à 210 MHz • Diversité de fréquence avec sélection (récepteur ceinture) ou combinaison (récepteur à main) • Indicateur de la qualité du canal affichant le rapport signal/bruit du signal HF •...
  • Page 7: Matériel

    Shure Incorporated Matériel Panneau avant du récepteur ① Bouton de volume du casque Contrôle le volume du casque pour le canal sélectionné. L’indicateur d’écrêtage signale une surcharge du signal ou l’activation du limiteur. Appuyer sur le bouton pour accéder aux options Dante et aux réglages du casque.
  • Page 8 Shure Incorporated Aligner l’émetteur et le récepteur, puis appuyer sur ce bouton pour synchroniser les appareils. La LED de synchronisation IR devient rouge pour indiquer le succès de l’alignement. ⑧ LED d’état de l’antenne Indiquent l’état de chaque antenne : ◦...
  • Page 9: Panneau Arrière Du Récepteur

    Shure Incorporated Panneau arrière du récepteur ① Entrée d’alimentation c.a. Connecteur à verrouillage CEI 100–240 V c.a. ② Fusible de protection de l’alimentation c.a. Protège la cascade d’alimentation c.a. contre les surcharges. ③ Cascade d’alimentation c.a. (à verrouillage) Utiliser les rallonges de câble CEI pour créer une boucle d’alimentation dans plusieurs appareils.
  • Page 10: Menus Et Configuration

    Shure Incorporated ⑧ Sortie audio XLR symétrique (une par canal) ◦ Symétrisée par transformateur ◦ À connecter à une entrée niveau micro ou niveau ligne. ⑨ Sélecteur de micro/ligne et interrupteur de débranchement de la masse (un par canal) ◦...
  • Page 11: Accès Au Menu De Configuration De L'appareil Ou Aux Menus De Canal

    Faire défiler vers le haut pour plus de choix Faire défiler vers le bas pour plus de choix Faire défiler vers la droite pour plus de choix Faire défiler vers la gauche pour plus de choix Connexion réseau présente vers les autres appareils Shure ou WWB 11/41...
  • Page 12: Menus Et Paramètres De Configuration De L'appareil

    Shure Incorporated Interrupteur d’alimentation verrouillé Commandes du panneau avant verrouillées Indique qu’un émetteur est lié au canal de récepteur Indique qu’une commande ShowLink est active entre le ré­ cepteur et l’émetteur lié Indique que les commandes d’un émetteur lié sont ver­...
  • Page 13: Arborescence Du Menu De Configuration De L'appareil

    Shure Incorporated Arborescence du menu de configuration de l’appareil Paramètres de configuration de l’appareil AD4D Device RF Bande RF Sélectionner la bande d’accord du récepteur. Cryptage Active le cryptage du signal HF. Mode de transmission Sélectionner l’intervalle Standard ou High Density pour l’émetteur.
  • Page 14: Configuration Du Réseau

    Afficher l’état du contrôle d’accès (Enabled ou Disabled). Utiliser Wireless Workbench ou un autre logiciel de contrôle Shure pour activer ou désactiver le contrôle d’accès. Explorateur de réseau Utiliser l’utilitaire Explorateur de réseau pour afficher les périphériques Shure sur le réseau. Afficher Afficher tous les appareils présents sur le réseau.
  • Page 15: Ventilateur

    Shure Incorporated Ventilateur Mode du ventilateur ◦ Auto : Le ventilateur s’active automatiquement si la température du récepteur augmente ◦ On : Le ventilateur tourne en continu pour fournir le refroidissement maximum dans les environnements chauds Température Affiche la température interne du récepteur.
  • Page 16: Écran D'accueil Du Menu De Canal

    Shure Incorporated Conseil : utiliser les boutons de sélection de canal pour naviguer entre des canaux voisins pendant la configuration des para­ mètres de menu. appuyer sur le bouton ENTER pour enregistrer les modifications ou sur le bouton EXIT pour quitter sans en­...
  • Page 17: Paramètres Du Menu De Canal

    Shure Incorporated Arborescence du menu de canal Paramètres du menu de canal Nouvelle fréquence Appuyer sur ENTER pour déployer une nouvelle fréquence pendant l’utilisation d’un Spectrum Manager comme serveur de fréquence. Remarque : cette option de menu ne s’affichera pas si aucun serveur de fréquence n’est attribué au récepteur.
  • Page 18: Nom Du Canal

    Shure Incorporated Radio G: (Groupe) Affecter un groupe de fréquence. C: (Canal) Affecter un canal. Fréquence Sélectionner une fréquence manuellement. Affiche la bande de télévision pour la fréquence sélectionnée. Nom du canal Nom du canal Utiliser la molette de commande pour attribuer ou modifier le nom du canal.
  • Page 19: Réglages De Fréquence Radio (Rf)

    Shure Incorporated Détails de l’émetteur Affiche les détails des fonctions intégrées ainsi que les statistiques de l’émetteur sélectionné. Présets IR Sélectionner et modifier les paramètres de l’émetteur en vue d’un réglage automatique lors d’une synchronisation IR. Avancé Gestion des interférences Sélectionner le réglage de détection des interférences pour le canal.
  • Page 20: Réglage Manuel Des Fréquences

    Shure Incorporated Remarque : toute modification de l’état de cryptage du récepteur, comme l’activation ou la désactivation du cryptage ou la demande d’une nouvelle clé de cryptage, nécessite une synchronisation pour transférer les réglages à l’émetteur. Réglage manuel des fréquences Il est possible de régler manuellement les fréquences pour chaque canal si des valeurs spécifiques sont nécessaires.
  • Page 21: Demande D'une Nouvelle Fréquence Avec Un Manager De Spectre

    Shure Incorporated Choisir l’une des options suivantes : ◦ Find Next : détecte la fréquence disponible suivante dans le groupe ◦ Find Best : détecte la meilleure fréquence disponible en termes de RSSI Appuyer sur ENTER pour confirmer la fréquence sélectionnée. Scan du groupe Cette fonction détecte automatiquement toutes les fréquences disponibles dans un groupe.
  • Page 22: Sélection D'un Mode De Transmission

    Shure Incorporated Le mode haute densité crée de la bande passante supplémentaire pour augmenter le nombre de canaux dans un environ­ nement RF saturé en transmettant à une puissance RF de 2 mW et en réduisant la bande passante de modulation.
  • Page 23: Indicateur De La Qualité Du Canal

    Shure Incorporated Répondre à une alerte en sélectionnant manuellement une nouvelle fréquence ou laisser le Manager de spectre ou Wireless Workbench attribuer automatiquement une fréquence de réserve dès que l’interférence est détectée. Conseil : pour fermer une alarme de détection d’interférences, sélectionner le canal concerné, puis Dismiss.
  • Page 24: Diversité De Fréquence

    Shure Incorporated Segment Numéro Diversité de fréquence La diversité de fréquence permet un son transparent et ininterrompu pour les applications vitales. La diversité de fréquence fonctionne en transmettant le son sur deux fréquences indépendantes à partir d’un émetteur main à diversité de fréquence ADX2FD ou de deux émetteurs ceinture des séries AD/ADX.
  • Page 25: Ports En Cascade Hf

    à jour le récepteur, incorporer des fonctions supplémentaires et apporter des améliorations. Il est pos­ sible de télécharger et d’installer les nouvelles versions de firmware à l’aide de Shure Update Utility sur la page Shure Update Utility.
  • Page 26: Paramètres Audio

    Shure Incorporated Paramètres audio Réglage du gain et de la sortie audio du canal Le gain et la sortie audio peuvent être contrôlés individuellement en temps réel pour chaque canal. Sélectionner un canal et naviguer jusqu’au menu Audio, puis choisir Gain/Mute.
  • Page 27: Contrôle Par Écouteurs

    Shure Incorporated Contrôle par écouteurs La prise casque de contrôle permet d’écouter un canal de récepteur choisi ou d’accéder aux réglages du son des appareils compatibles Dante sur le réseau afin de les surveiller. Pour écouter un canal de récepteur, sélectionner le numéro du canal et utiliser le bouton de volume pour régler le niveau du si­...
  • Page 28: Mise En Réseau

    Dante Controller et réglages de verrouillage La version 1.2.X introduit la prise en charge de Dante Device Lock pour AD4D et AD4Q. Dante Device Lock est une fonction du contrôleur Dante qui permet de verrouiller et déverrouiller les appareils Dante pris en charge à l’aide d’un code PIN (numé­...
  • Page 29: Modes De Mise En Réseau Et Configuration Du Commutateur

    • Lors de l’ajout d’appareils Shure à un domaine Dante, laisser le paramètre d’accès du contrôleur local dans Read Write. Sinon, l’accès aux réglages Dante, à la réinitialisation d’usine de l’appareil et aux mises à jour du firmware de l’appareil sera désactivé.
  • Page 30: Dépannage Réseau

    Shure Incorporated Les informations et actions suivantes sont disponibles dans l’explorateur de réseau : • Show: sélectionne un appareil dans la liste • Flash: fait clignoter les LED du panneau avant • Info: affiche le code, le modèle, l’adresse IP et la version du firmware de l’appareil •...
  • Page 31: Affectation D'un Nom De Canal

    Shure Incorporated Affectation d’un nom de canal L’affectation d’un nom unique à chaque canal facilite l’identification et l’organisation lorsque le récepteur fait partie d’un sys­ tème complexe. Sélectionner un canal puis sélectionner Channel Name. Appuyer sur la molette de commande pour activer la modification puis tourner la molette et appuyer à nouveau dessus pour modifier le nom.
  • Page 32: Enregistrement Des Réglages Du Récepteur En Tant Que Préréglages De L'utilisateur

    Shure Incorporated Enregistrement des réglages du récepteur en tant que préréglages de l’utilisateur Les préréglages de l’utilisateur permettent d’enregistrer et de restaurer une configuration de récepteur existante. Les préré­ glages mémorisent tous les paramètres de récepteur pour permettre la configuration rapide d’un récepteur ou pour choisir entre plusieurs différentes configurations.
  • Page 33: Ventilateur De Refroidissement

    Shure Incorporated Attention : tous les réglages actuels seront supprimés lors de la réinitialisation et le récepteur devra redémarrer. Dans le menu Device Component : Factory Reset Appuyer sur ENTER pour réinitialiser le récepteur ou sur EXIT pour retourner au menu Device Configuration.
  • Page 34: Gain

    Shure Incorporated Gain Régler le gain du système sur le devant du récepteur. S’assurer que le niveau de sortie à l’arrière du récepteur correspond au réglage d’entrée de micro/ligne de la console de mixage, de l’amplificateur ou du système de traitement numérique des si­...
  • Page 35: Contacter Le Service Client

    Shure Incorporated Compatibilité • Exécuter un scan et une synchronisation pour s’assurer que l’émetteur et le récepteur sont réglés sur le même groupe et le même canal. • Consulter le label de bande de l’émetteur et s’assurer que le récepteur est réglé sur la même bande.
  • Page 36: Caractéristiques

    Shure Incorporated Caractéristiques Caractéristiques du système Gamme de fréquences porteuses HF 470–960 MHz, varie suivant la région (Voir le tableau des fréquences) Plage de fonctionnement 100 m ( 330 pi) Largeur de palier d'accord HF 25 kHz, varie suivant la région Intervalle canal à...
  • Page 37: Sortie Audio

    Shure Incorporated Distorsion harmonique totale -6 dBFS, 1 kHz, Gain du système à +10 <0,0 1% Polarité audio système Une pression positive sur le diaphragme produit une tension positive sur la broche 2 (par rapport à la broche 3 de la sortie XLR) et la pointe de la sortie de 6,35 mm (1/4 po).
  • Page 38 Shure Incorporated Boîtier Acier ; aluminium extrudé Alimentation 100 à 240 V c.a., 50­60 Hz, 0,55 A max. Dissipation de l’énergie thermique Maximum 23 W ( 78 BTU/h) Inactif 15 W ( 51 BTU/h) Alimentation c.c. requise 10.9 à 14.8V c.c.,3,3 A max.
  • Page 39: Tableaux Et Schémas

    Shure Incorporated Impédance 50 Ω Tension de polarisation 12 à 13.5 V c.c., 150 mA maximum, selon l'antenne Gamme de fréquences porteuses HFsuivant le modèle AD4D=A 470–636 MHz AD4D=B 606–810 MHz AD4D=C 750–960 MHz Tableaux et schémas Sortie audio Sortie XLR à ¼ po Utiliser le schéma de câblage suivant pour convertir la sortie XLR en sortie ¼...
  • Page 40: Récepteur Bandes De Fréquences

    Shure Incorporated Récepteur Bandes de fréquences Bandes Plage de fréquences ( MHz) 470 à 510 479 à 565 G55† 470 à 636* 470 à 636 G57 (G57+) 470 à 616* (614 à 616*** ) 510 à 530 520 à 636 606 à...
  • Page 41: Homologations

    Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE. Le soussigné, Shure Incorporated, déclare que l’équipement radioélectrique est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://www.shure.com/europe/com­...
