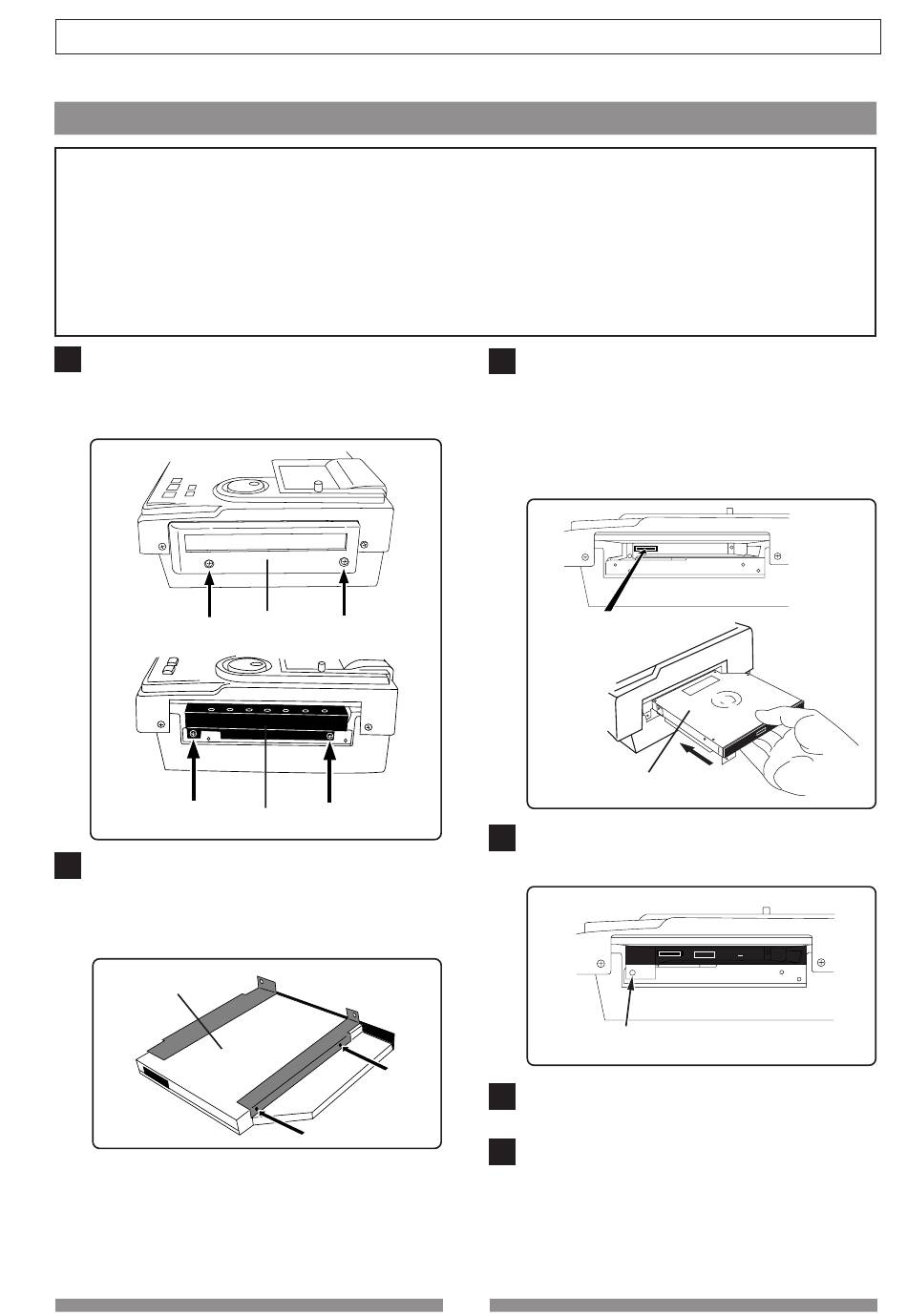

Comment Installer Le Cd-1A - Fostex VF80 Mode D'emploi

• Le graveur de CD-RW est constitué de mécaniques de précision. Ne lui appliquez pas de chocs
mécaniques et n'employez pas de force excessive pour l'installer.
• Avant d'installer le graveur, assurez-vous que le VF80 est éteint et que son cordon d'alimentation
est déconnecté.
• Installez le graveur correctement comme indiqué par ce manuel. Notez qu'un dommage causé
au graveur par une installation inadéquate n'est pas couvert par la garantie.
Retirez le capot latéral du VF80 en dévissant les deux
1
vis à l'aide d'un tournevis
Après avoir retiré le capot, retirez le panneau vierge
fixé à l'intérieur. Conservez le panneau qui sera utilisé
ultérieurement.
Panneau vierge
Retirez les fixations métalliques en dévissant les vis
2
de maintien (indiquées par une flèche) dans le CD-1A.
Comme la tête de ces vis est petite, utilisez un micro-
tournevis pour dévisser soigneusement sans
endommager la tête par une force excessive.
CD-1A
Appendice (Installation du graveur de CD-RW optionnel)

Comment installer le CD-1A

<Notes sur l'installation du graveur de CD-RW>
Capot
Insérez le CD-1A dans le VF80 comme indiqué ci-
3
dessous.
Insérez soigneusement le CD-1A dans le VF80 dans
la bonne direction, sans frottement contre le boîtier
du VF80. Poussez l'unité soigneusement et fermement
avec vos deux mains, mais sans force excessive,
jusqu'à ce que vous sentiez le connecteur du CD-1A
pénétrer dans le connecteur interne.
Connecteur
Insérez le CD-1A
Utilisez la vis (une pièce) qui tenait le panneau vierge
4
du VF80 pour fixer le CD-1A sur le châssis du VF80.
Serrez les vis sans force excessive.
Fixez le capot retiré à l'étape 1.
5
Connectez le câble d'alimentation du VF80 à une
6
prise secteur et mettez l'appareil sous tension.
Vérifiez que le VF80 s'allume et que l'indicateur du
CD-1A en façade clignote pendant quelques secondes
puis s'éteint. N'utilisez pas le CD-1A avant que le
VF80 n'affiche l'écran normal à la suite de l'écran
de démarrage.
135
