Mode d'emploi Cubis
Retirez le câble de raccordement (1) qui relie l'unité de commande et le
t
module de pesage du support de l'unité de commande et déroulez-le.
Remettez l'appareil à l'endroit et posez-le sur une surface plane.
t
5.5

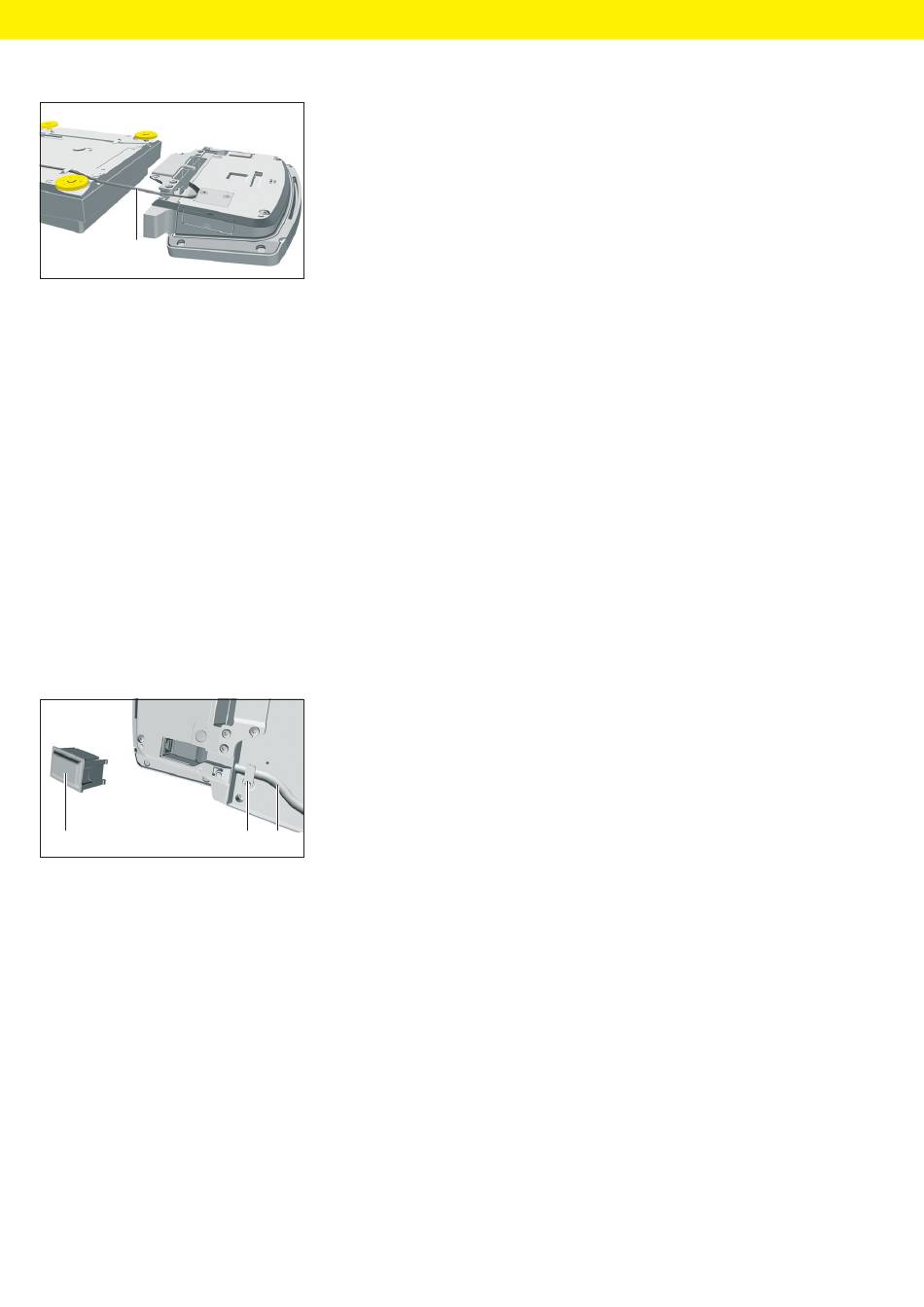

Raccorder le câble Ethernet
Matériel :
1 câble Ethernet
1 surface souple
Condition requise
Le plateau de pesée et les composants associés ne sont pas installés.
Procédure
Si l'unité de commande est montée sur le module de pesage : retournez
t
l'appareil et posez-le sur la surface souple.
Si l'unité de commande est démontée du module de pesage : retournez
t
l'unité de commande et posez-la sur la surface souple.
Enlevez le cache (3) du port Ethernet qui se trouve sous l'unité
t
de commande.
Branchez le câble Ethernet dans le port Ethernet.
t
Si l'unité de commande est montée sur le module de pesage : insérez
t
le câble Ethernet dans le passe-câble (1) et tournez la languette de
sécurité (2) de manière à ce qu'elle soit au-dessus du câble Ethernet.
Si l'unité de commande est démontée du module de pesage : insérez
t
2
1
le câble Ethernet dans le passe-câble.
Remettez l'appareil debout et posez-le sur une surface plane.
t
MCA
®
