AVERTISSEMENT
!
NE PAS essayer d'effectuer des réglages, de la maintenance,
des interventions ou des réparations quand le moteur tourne.
ARRÊTER le moteur. ARRÊTER la lame. Serrer le frein à main.
Retirer la clé. Débrancher les fils de la bougie d'allumage et
les éloigner de la bougie. Le moteur et ses composants sont
CHAUDS. Pour éviter d'être gravement brûlé, laisser toutes les
pièces se refroidir avant de travailler sur la machine.
Comment mettre de niveau le plateau de
coupe
AVERTISSEMENT
!
Porter des gants de cuir épais quand vous manipuler les lames
coupantes ou travailler autour. Les lames sont extrêmement aigui-
sées et peuvent être cause de graves blessures.
Mise de niveau transversale
Avant de procéder à un réglage de mise à niveau de plateau de
coupe, vérifier la pression des pneus. Se reporter à « Comment
vérifier la pression des pneus ». Si les pneus sont correctement
gonflés et si la tondeuse n'est toujours pas de niveau, régler la mise
de niveau transversale du plateau de coupe.
1. Placer la machine sur une surface plane et lisse.
2. Couper le moteur et retirer la clé. Débrancher les fils de la bou-
gie d'allumage et les éloigner de la bougie.
3. Lever le plateau de coupe de tondeuse pour l'amener sur la
position de coupe la plus haute.
4. Placer un coin de fer, un tuyau ou un objet similaire sous la par-
tie centrale arrière du plateau.
5. Abaisser le plateau de coupe jusqu'à ce que l'arrière du plateau
soit soutenu par l'objet placé dessous lors de l'étape précé-
dente (Les tiges de suspension arrière (A, Figure 32) doivent
être desserrées).
6. Muni(e) de gros gants de cuir, faire tourner la lame jusqu'à ce
que les extrémités de la lame soient positionnées dans trans-
versalement de chaque côté du plateau de coupe de tondeuse.
Mesurer la distance entre les extrémités de la lame et le sol. Si
la distance mesurée est inférieure à 1/8" d'un côté à l'autre, le
plateau de coupe est considéré comme étant de niveau. Si la
différence d'un côté à l'autre est supérieure à 1/8", poursuivre le
réglage.
7. Si un réglage est nécessaire, tourner lentement l'excentrique
(A, Figure 31) sur le bras de levage avant gauche jusqu'à ce
que les extrémités de la lame soient à 1/8 po l'une de l'autre.
8. Lever le plateau de coupe et retirer le coin de fer, le tuyau ou un
objet similaire.
9. Poursuivre en vérifiant la mise de niveau longitudinale.
en
es
fr
!
A
!

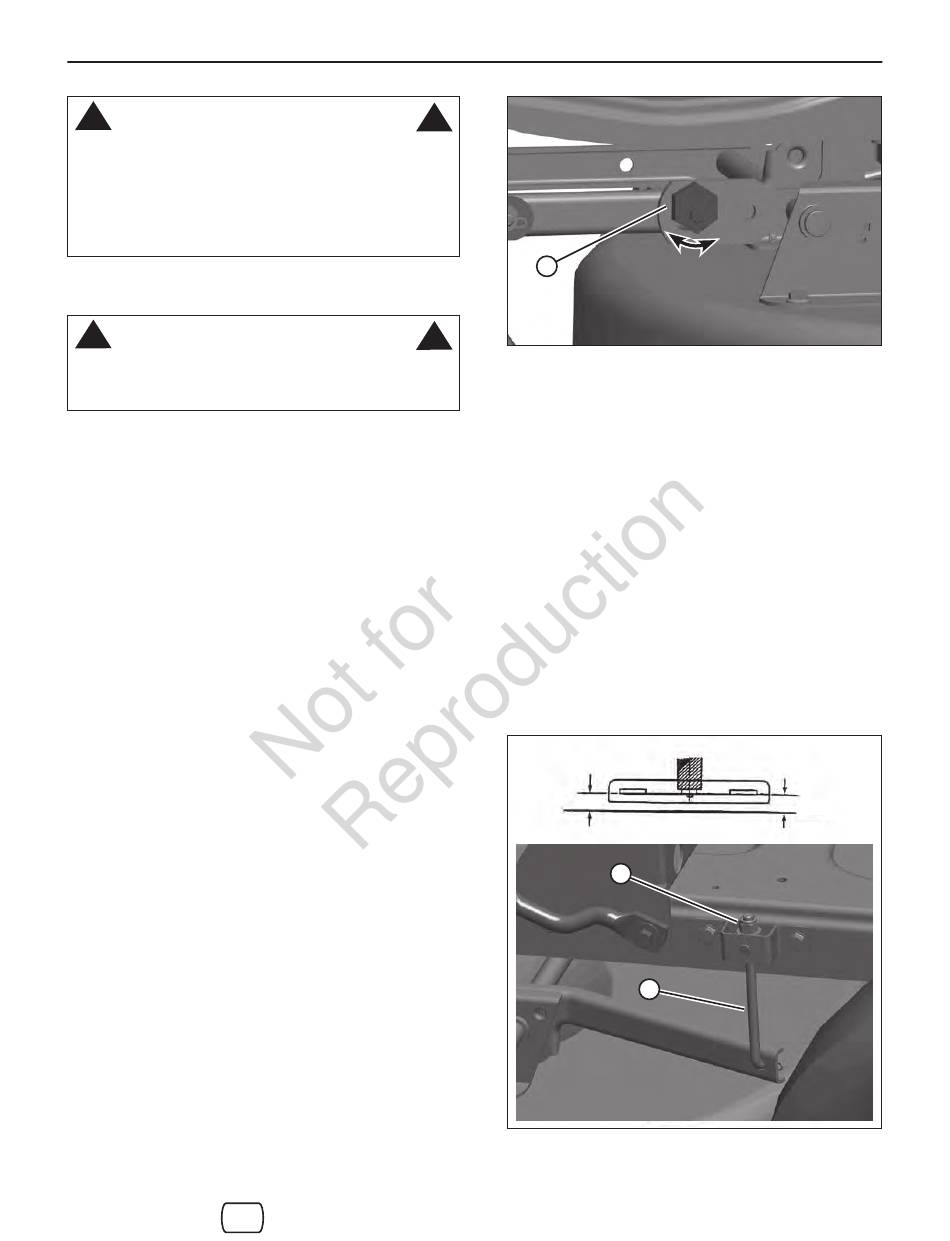

Figure 31: Mise de niveau du plateau de coupe de
tondeuse (transversale)
Mise de niveau longitudinale
REMARQUE : La mise de niveau transversale doit être exécutée en
premier lieu.
1. La machine étant sur une surface lisse et plane, faire tourner la
lame jusqu'à ce que les extrémités de la lame soient dans l'axe
avant-arrière du plateau de coupe.
2. Mesurer la distance entre les extrémités de la lame et le sol
(Figure 32). La distance devrait être la même, ou bien l'arrière
entre 0,3 cm (1/8 po) et 0,6 cm (¼ po) plus bas que l'avant.
Si l'extrémité arrière de la lame est plus haute que celle de
devant, ou est plus élevée de 0,6 cm (¼ po) par rapport à celle
du devant, procéder à un réglage.
3. Si un réglage est nécessaire, tourner l'écrou de blocage (B,
Figure 32) sur les deux tiges de suspension droite et gauche
(A) en effectuant le même nombre de rotations pour lever ou
abaisser l'arrière du plateau de coupe.
4. Mesurer à nouveau la distance entre les extrémités de lame.
5. Répéter les étapes 2 à 4 jusqu'à obtention d'une mise de
niveau satisfaisante.
Devant
X
Sol
Figure 32: Mise de niveau du plateau de coupe de
tondeuse (longitudinale)
Réparation
Arrière
B
A
X-1/8"
29
