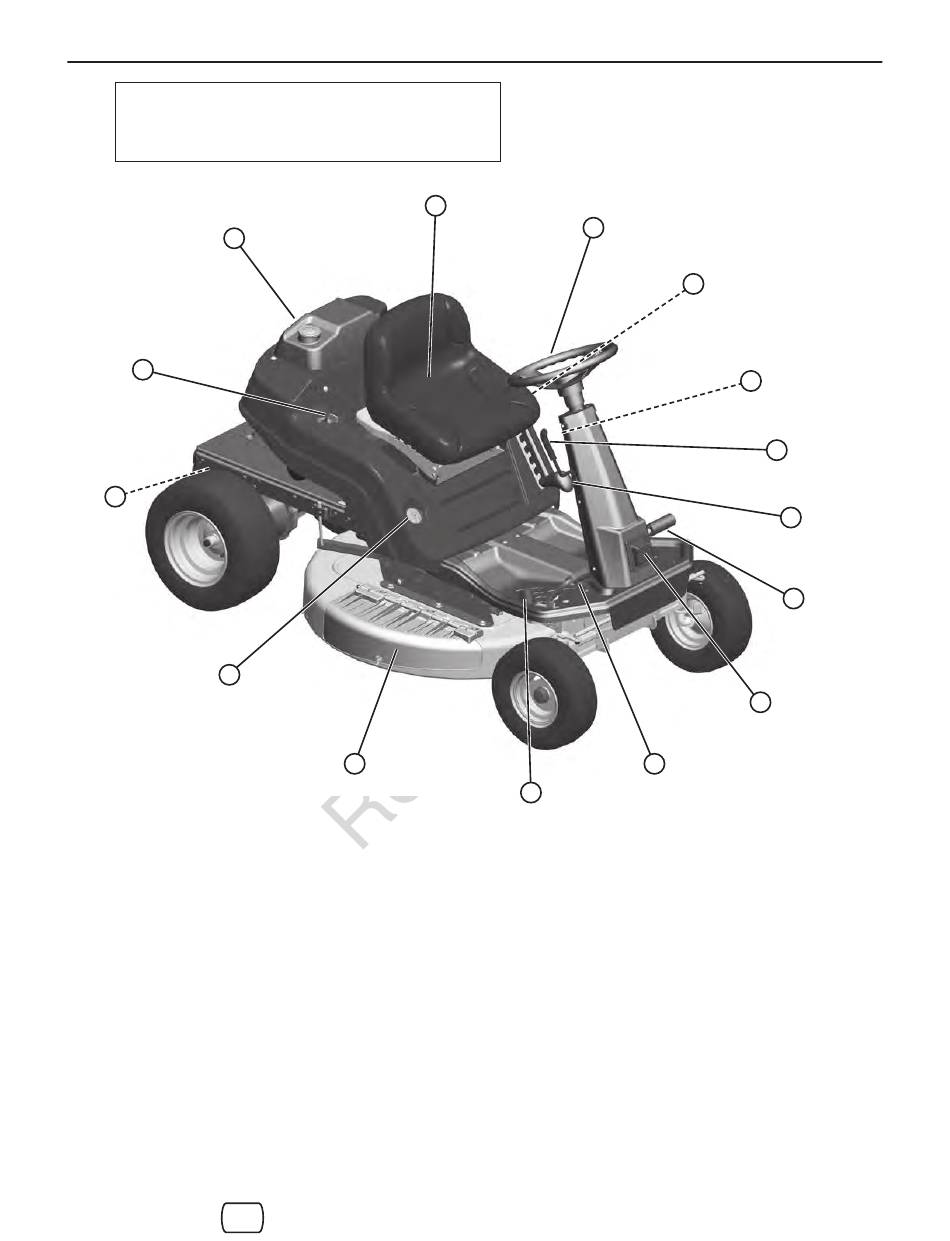

Fonctions et commandes

A. Siège du conducteur
B. Volant - commande la direction de la machine
C. Commande de régime de moteur (non illustrée) - com-
mande le régime du moteur
D. Verrou du frein de stationnement (non illustré) - permet
de verrouiller le frein
E. Commande de lame - permet d'embrayer la lame de
tondeuse
F. Levier de réglage de hauteur de coupe - permet de
régler la hauteur de coupe
G. Pédale de frein – permet d'activer le frein
H. Phares
en
es
fr
A
K
J
I.
Pédale de vitesse d'avancement en marche avant -
permet de commander la vitesse d'avancement en
marche avant.
J. Pédale de vitesse d'avancement en marche arrière
- permet de commander la vitesse d'avancement en
marche arrière
K. Capot de déchiquetage
L. Interrupteur d'allumage - démarre le moteur
M. Levier de débrayage de transmission (non illustré)
- permet de débrayer la transmission pour que la
machine soit en roue libre
N. Commutateur de tonte en marche arrière – permet
temporairement de faire fonctionner la lame de la ton-
deuse quand la transmission est en marche arrière.
O. Réservoir de carburant
Fonctions et commandes
B
C
D
i
E
F
G
H
