Réparation
AVERTISSEMENT
!
NE PAS essayer d'effectuer des réglages, de la maintenance,
des interventions ou des réparations quand le moteur tourne.
ARRÊTER le moteur. ARRÊTER la lame. Serrer le frein à main.
Retirer la clé. Débrancher les fils de la bougie d'allumage et
les éloigner de la bougie. Le moteur et ses composants sont
CHAUDS. Pour éviter d'être gravement brûlé, laisser toutes les
pièces se refroidir avant de travailler sur la machine.
Comment régler la tension de courroie de
lame de tondeuse
1. Déposer le couvercle du plateau de coupe de tondeuse.
Se reporter à « Comment retirer le couvercle de plateau de
coupe ».
2. La machine étant arrêtée et la lame de tondeuse étant
débrayée (se reporter à « Comment embrayer la lame de ton-
deuse »), mesurer le corps comprimé du ressort d'embrayage
de lame (A, Figure 33).
3. Embrayer la lame de tondeuse et mesurer le ressort de lame
quand il est relâché (B). Sa longueur doit être entre 1 cm (3/8
po) et 1,3 cm (½ po) plus longue que lorsqu'il est comprimé
(lors de l'étape 2).
4. Si un réglage est nécessaire, débrayer la lame de tondeuse,
desserrer le contre-écrou arrière (C) attachant le logement du
câble de PDF (D) et régler le logement du câble en le rentrant
ou en le sortant à l'aide du contre-écrou avant (E).
5. Répéter les étapes 3 et 4 jusqu'à obtention de la mesure sou-
haitée. S'assurer de serrer le contre-écrou arrière quand le
réglage est terminé.
REMARQUE : Vérifier que le câble de PDF a du mou (F) quand
la lame de tondeuse est débrayée. Ceci est essentiel pour le
bon fonctionnement du frein de lame. S'il n'y a pas de mou,
diminuer la tension du câble jusqu'à ce qu'il y ait du mou.
6. Replacer le couvercle de plateau de coupe.
D
E
C

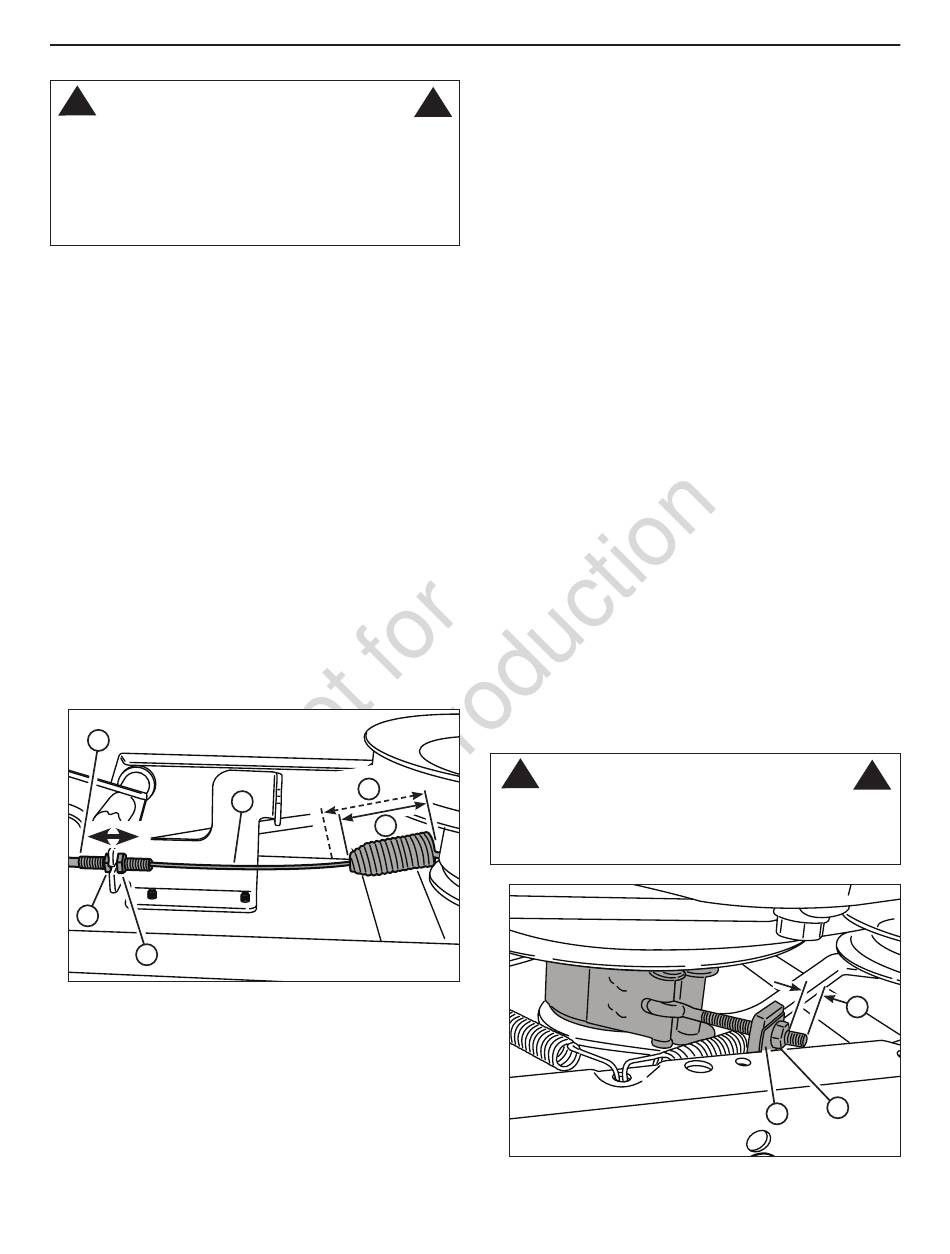

Figure 33: Réglage du câble de PDF (courroie de lame
de tondeuse) (composants retirés pour la clarté de
l'illustration)
30
B
F
A
Comment régler le frein de lame
!
REMARQUE : Le frein de lame est réglé en usine et ne devrait
jamais nécessiter de réglage. La procédure de réglage ci-dessous
est fournie uniquement à titre de référence.
1. Contrôler le temps nécessaire à l'arrêt des lames de coupe. Se
reporter à « Comment vérifier le temps d'arrêt complet de la
lame de tondeuse ».
•
Si le temps d'arrêt complet de la lame de tondeuse est de 5
secondes ou moins, aucun réglage n'est nécessaire.
•
Si le temps d'arrêt complet de la lame de tondeuse est
supérieur à 5 secondes, passer à l'étape 2.
2. Avant d'essayer de régler le frein de lame, vérifier que la
tension de la courroie de lame est bien réglée. Se reporter
à « Comment régler la tension de courroie de lame de ton-
deuse ».
•
S'il s'avère nécessaire de régler la tension, effectuer le
réglage de tension de courroie et répéter ensuite l'étape 1.
•
Si la tension de courroie est convenable, passer à l'étape 3.
3. Le moteur de la machine étant coupé, retirer le couvercle de
plateau de coupe (se reporter à « Comment retirer le couvercle
de plateau de coupe ») et mesurer le filetage à nu du boulon
à œil de frein de lame (A, Figure 34) depuis le contre-écrou
jusqu'à l'extrémité du boulon. La partie à nu doit mesurer 1,3
cm (½ po).
4. Si le filetage du boulon à œil mesure moins de 1,3 cm (½ po),
desserrer le contre-écrou (B) et serrer le boulon en T (C) d'un
demi-tour (dans les sens des aiguilles d'une montre). Resserrer
le contre-écrou et mesurer à nouveau le filetage. Répéter
jusqu'à ce que la bonne longueur de filetage à nu est obtenue.
Passer ensuite directement à l'étape 6.
5. Si le filetage du boulon à œil est à la bonne mesure, desserrer
le contre-écrou (B) et serrer le boulon en T (C) d'un demi-
tour (dans les sens des aiguilles d'une montre). Resserrer le
contre-écrou et passer ensuite à l'étape 6.
6. Vérifier à nouveau le temps d'arrêt complet de la lame de ton-
deuse. Si le temps est encore supérieur à 5 secondes, effec-
tuer l'étape 5 ou la répéter au besoin.
7. Une fois que le temps d'arrêt complet de la lame a été bien
réglé, remonter le couvercle de plateau de coupe de la ton-
deuse.
AVERTISSEMENT
!
La lame doit s'arrêter de tourner au bout de 5 secondes maximum
une fois qu'elle a été désactivée. NE PAS CONTINUER à utiliser la
machine tant que le frein de lame n'est pas réglé et ne fonctionne
pas correctement.
Figure 34: Réglage du frein de lame
!
A
B
C
