10.2 Interface de Mesure Détaillée
Cliquer "Measurement" pour effectuer l'opération de mesure.
Une fois l'opération de mesure terminée, si vous souhaitez afficher le menu, cliquez sur le bouton droit de la souris dans la
zone de l'image et déplacez la souris vers le coin supérieur gauche de l'écran.
10.2.1

Outil d'Assistance

a) Réglage des couleurs

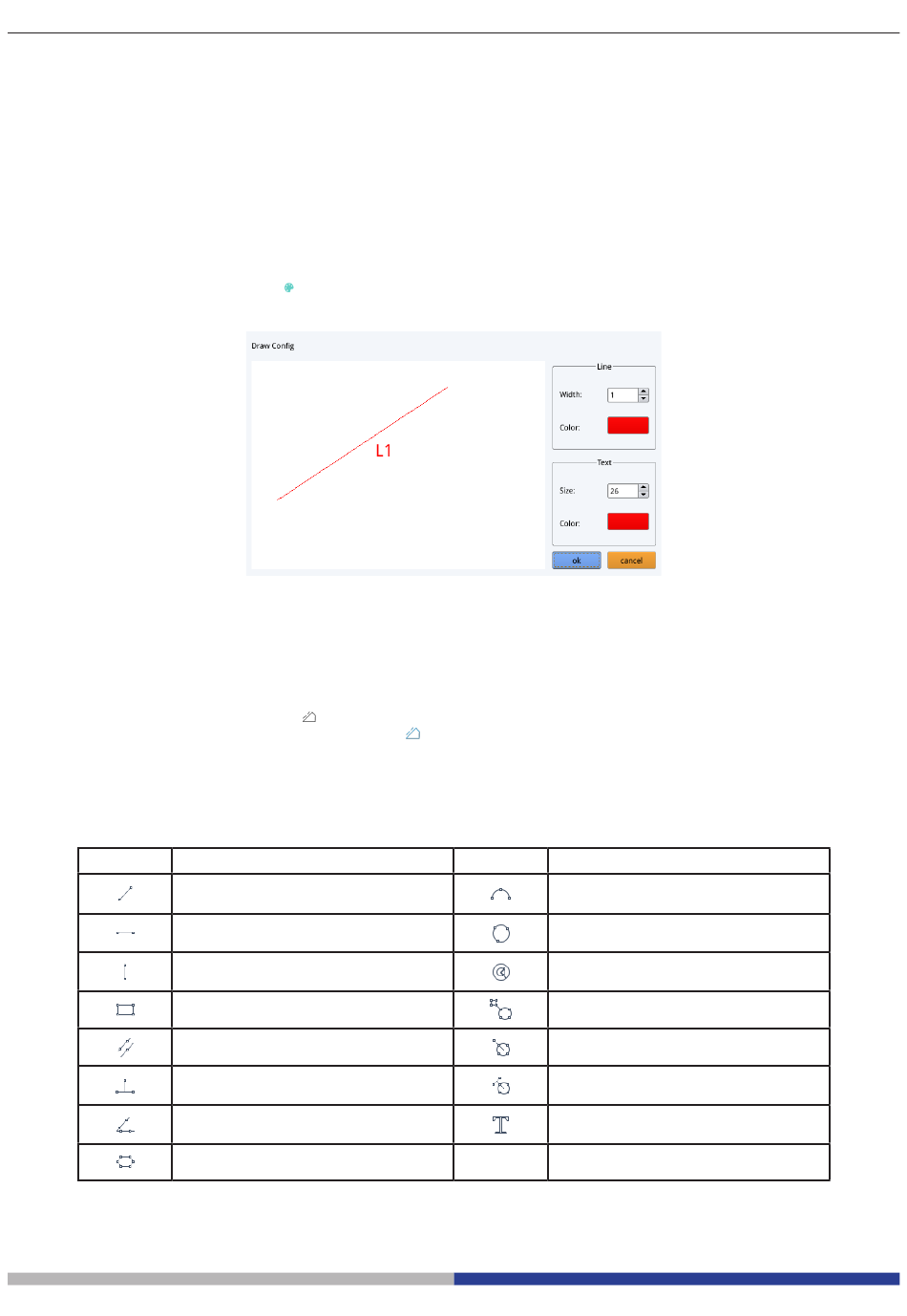

1. Cliquer sur l'icône "Color setting"
2. La boîte de dialogue de réglage apparaît.
• Dans le champ "Line" l'utilisateur peut définir la largeur et la couleur de la ligne.
• Dans le champ "Text" l'utilisateur peut définir la taille de la lettre et la couleur de l'étiquette.
b) Détection des Bords
1. Cliquer sur l'icône "Edge Detection"
2. Lorsqu'elle est sélectionnée, l'icône devient bleue
3. Lors de la mesure d'une image, le logiciel trouve automatiquement le bord de l'objet à mesurer.
10.2.2

Outil de Mesure

Icône
Ligne arbitraire
Ligne horizontale
Ligne verticale
Rectangle
Lignes parallèles
Perpendiculaire
Angle
Polygone
.
.
.
Fonction
Page 120
Icône
Arc
Cercle
Cercles concentriques
Double cercle
Ligne cercle
Cercle perpendiculaire
Texte
Fonction
