8.

Assemblage

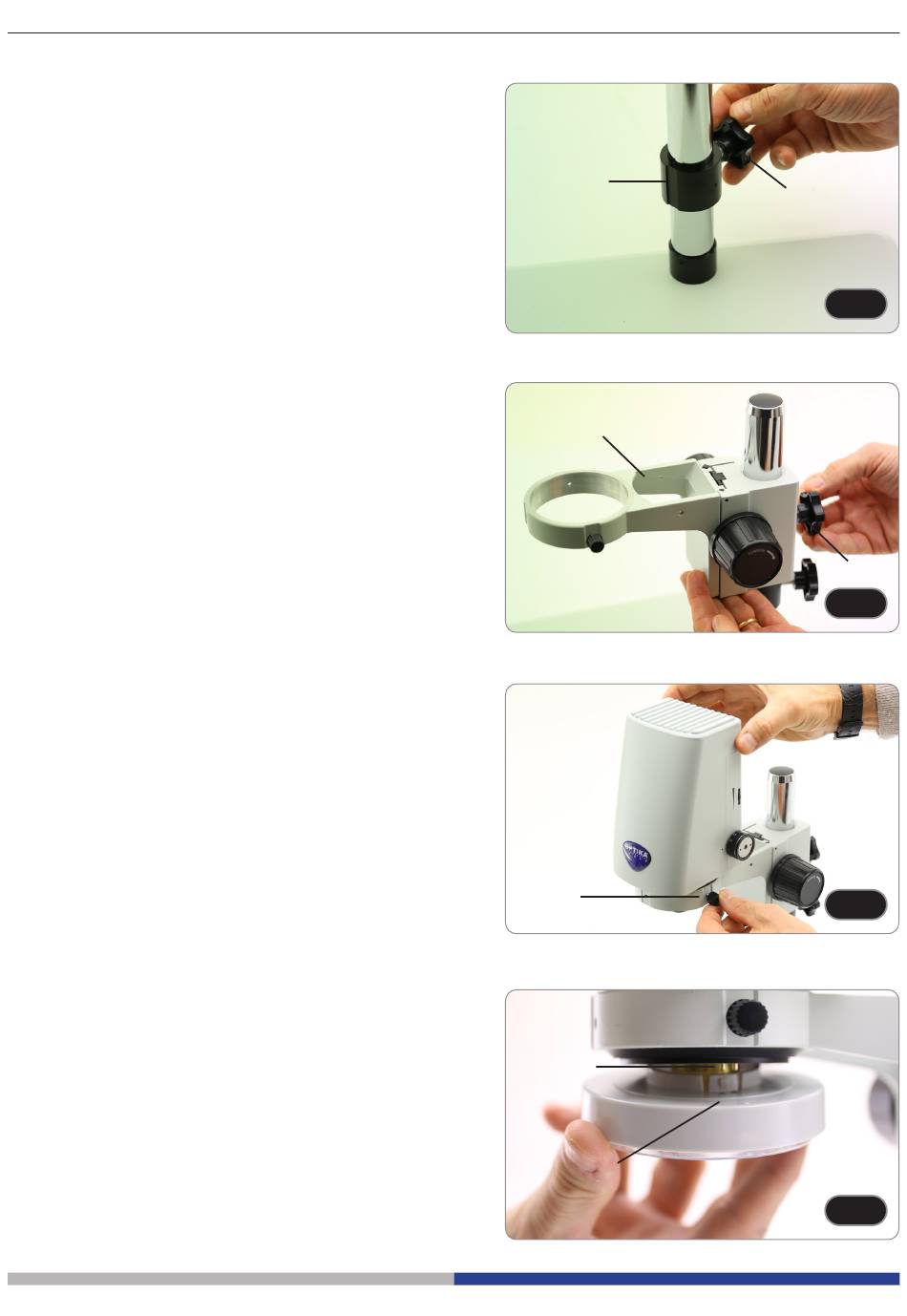

1. Insérer la bague anti-chute ① dans le pilier et la verrouiller
avec le bouton de fixation ②. (Fig. 1)
2. Insérez le système de mise au point ③ dans le pilier et
verrouillez-le avec le bouton de fixation ④. (Fig. 2)
3. Insérez le corps du microscope dans le trou du système de
mise au point et verrouillez-le avec le bouton de fixation ⑤.
(Fig. 3)
4. Aligner les broches ⑥ du corps du microscope avec les
trous ⑦ de l'illuminateur annulaire, puis pousser doucement
l'illuminateur annulaire jusqu'à ce qu'il s'enclenche dans sa
positions. (Fig. 4)
①
③
⑤
⑥
Page 106
⑦
②
F ig. 1 F ig. 1
④
F ig. 2 F ig. 2
F F ig. 3 ig. 3
F ig. 4 F ig. 4
