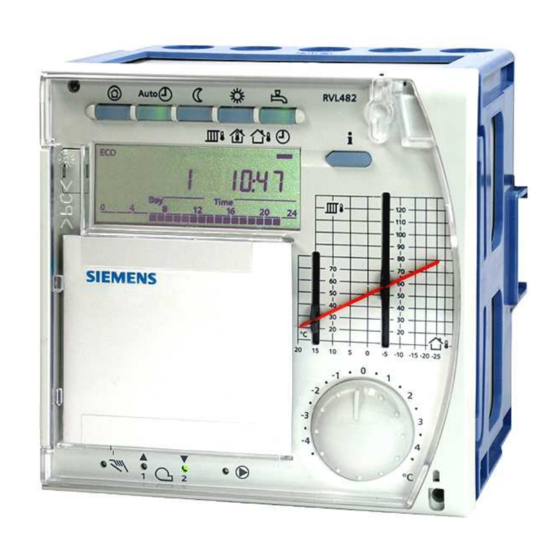

Siemens RVL482 Manuel Technique
Régulateur pour circuit de chauffage et production d'eau chaude sanitaire
Masquer les pouces
Voir aussi pour RVL482:
- Mode d'emploi (32 pages) ,
- Mode d'emploi (288 pages) ,
- Mode d'emploi (15 pages)
Manuels Connexes pour Siemens RVL482
Sommaire des Matières pour Siemens RVL482

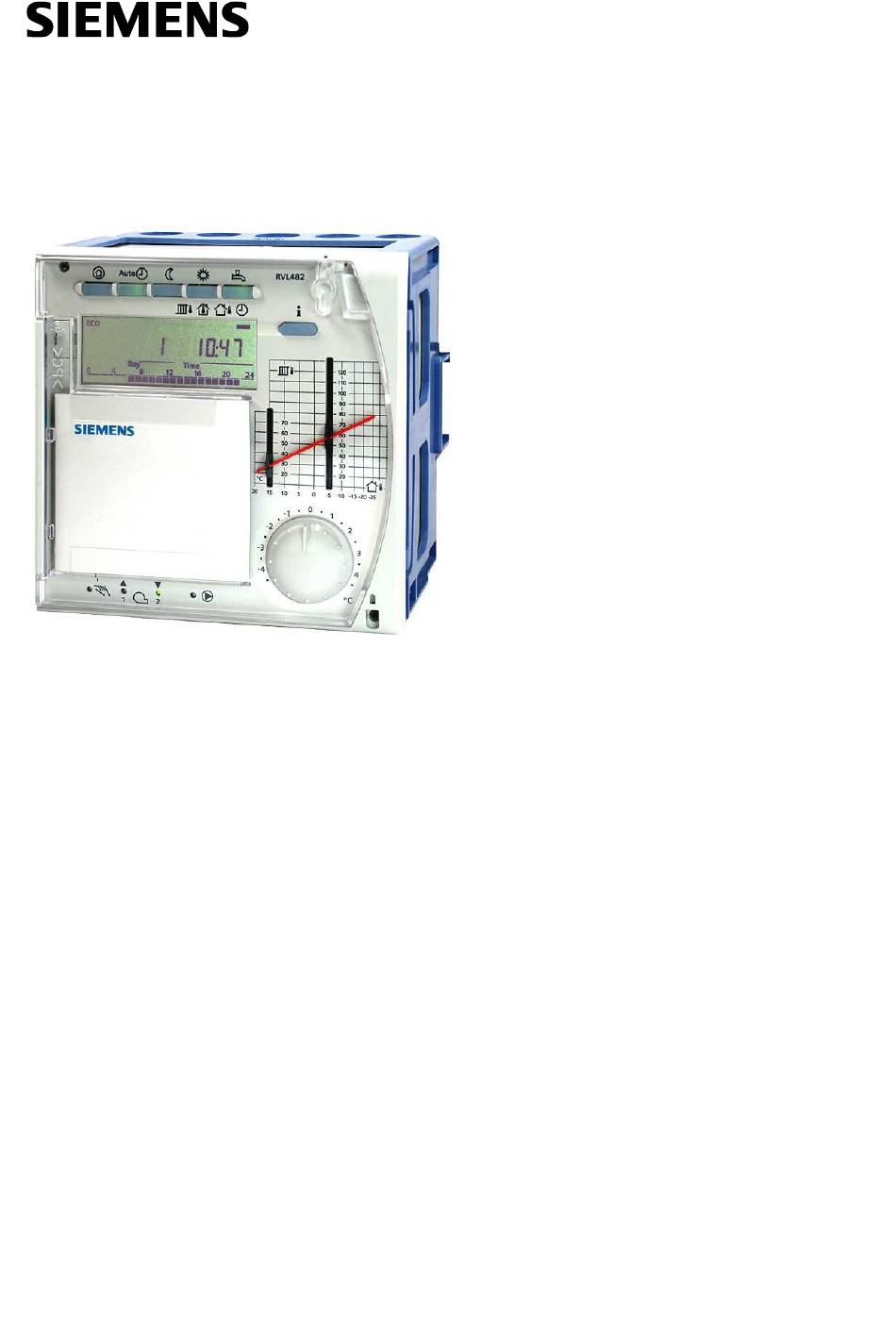

- Page 1 Régulateur pour circuit de chauffage et production d’eau chaude sanitaire RVL482 Manuel technique Edition : 1.0 Série : A CE1P2542fr Building Technologies 09.2008...
- Page 2 2/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008...
-
Page 3: Table Des Matières
Température de retour (B7)................27 4.5.1. Mesure......................27 4.5.2. Traitement des défauts.................. 27 Température de départ de l’ECS (B3) ............27 4.6.1. Mesure......................27 3/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008... - Page 4 Bloc de fonction "Chauffage d'ambiance" ............39 12.1 Lignes de programmation ................39 12.2 Fonction ECO ....................39 12.2.1 Grandeurs de référence et grandeurs auxiliaires...........39 12.2.2 Limites de chauffe..................40 4/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
- Page 5 Types d'installation 2-x, 4-x ................58 14.8.2 Types d'installation 3-x, 5-x ................59 14.9 Protection de la chaudière contre la surchauffe ..........59 5/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
- Page 6 Bloc de fonction "Libération, priorité et consigne de départ de l'ECS" ..75 23.1 Lignes de programmation ................75 23.2 Libération .......................75 23.2.1 Fonction ......................75 6/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
- Page 7 Durée de maintien de la consigne anti-légionelles ........91 28.1.4 Influence de la protection sur la pompe de circulation ........91 28.2 Fonctionnement..................... 92 7/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
- Page 8 Limitation maximale de la température de charge ........115 33.2.9 Limitation maximale de température de ballon ECS........116 33.2.10 Fonction de démarrage des panneaux solaires...........116 8/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
- Page 9 Bornes de raccordement ................127 37.2 Schémas de raccordement................128 Exécution..................... 129 38.1 Structure ...................... 129 38.2 Encombrements ..................129 Caractéristiques techniques ................ 130 9/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies Table des matières 09.2008...
-
Page 10: Vue D'ensemble
• Côté production ECS, le RVL482 couvre les installations avec charge de ballon ECS, avec résistance électrique et les systèmes de production instantanée avec leur échangeur de chaleur ainsi que des charges d'ECS par une installation solaire. -
Page 11: Combinaisons D'appareils
• tous les régulateurs raccordables au bus local Siemens (LPB) • la centrale d'immeuble SYNERGYR OZW30 (à partir de la version 3.0) Remarque Le régulateur de chauffage RVL482 ne peut pas être utilisé en tant qu'appareil parte- naire du RVL469. 1.2.5 Réception du signal de demande de chaleur... -
Page 12: Documentations Produit
Fiche des principes de base du bus local N2030 – Fiche d'application pour bus local N2032 * disponibles dans les langues de, en, fr, nl, sv, fi, da, it, es 12/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 13: Utilisation
• Habitations collectives • Bâtiments du tertiaire Domaine d'application selon les types de corps de chauffe Le RVL482 convient à tous les types connus de chauffage et de diffusion de chaleur: • Radiateurs • Convecteurs • Chauffage par le sol •... - Page 14 • Fonction anti-légionelles • Charge manuelle d'eau chaude sanitaire Les circuits de chauffage et d'ECS programmés ainsi que leurs combinaisons possibles sont décrits au chapitre "3.2 Types d'installation". 14/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008...
-
Page 15: Principes
Le RVL482 présente deux grandes caractéristiques techniques : • 5·types d'installation de chauffage et 4 types d'installation ECS sont programmés dans le RVL482. Par une combinaison judicieuse des ces types d'installation, 21 ty- pes d'installation sont possibles • Toutes les fonctions et leurs réglages sont regroupés dans des blocs de fonction 3.1.1. -
Page 16: Types D'installation
. Les différentes fonctions sont décrites ci-dessous, par bloc ou par ligne. Types d'installation 21 types d'installations sont programmés à demeure dans le RVL482; les fonctions re- quises sont rattachées à chaque type d'installation considéré. Il faut choisir le type d'installation voulu au moment de la mise en service. -
Page 17: Types D'installation De Chauffage
• avec les installations de type 1 et 2 avec raccordement hydraulique à • avec installation de type 4 sans raccordement hydraulique U1/U2 A6/B5 1, 2, 3 17/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... - Page 18 Limitation minimale du retour par vanne mélangeuse de la chaudière. Combinaisons ECS possibles : • avec installation de type 1 via raccordement hydraulique à • avec installation de type 4 sans raccordement hydraulique 18/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008...
-
Page 19: Types D'installation D'ecs
La pompe de circulation est en option, mais il est conseillé de l'installer. Remarques: • Pompe de circulation M4 uniquement avec les installations de chauffage 1, 2 et 4. 19/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... - Page 20 Sonde solaire Sonde de vent Vanne mélangeuse du circuit de chauffage Vanne d'eau sanitaire ou vanne pour la limitation minimale de la température de retour de chau- dière 20/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008...
- Page 21 Combinaisons d'installation Niveau Bloc de fonction 1-0 1-1 1-2 1-3 1-4 2-0 2-1 2-2 2-3 2-4 3-0 3-1 3-4 4-0 4-1 4-2 4-3 4-4 5-0 5-1 5-4 Utilisateur final Chauffage d'ambiance Utilisateur Utilisateur final ECS final Utilisateur final réglages généraux Type d'installation Type de générateur Brûleur modulant...
-
Page 22: Régimes De Fonctionnement Du Circuit De Chauffage
• Pas de commande à distance possible à l'aide de l'appareil d'ambiance • Protection hors-gel assurée. 3.4.4. Mode protection hors-gel • Chauffage à l'arrêt, mais prêt à fonctionner • Protection hors-gel assurée. 22/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 23: Régime De Production D'ecs
éteinte): Pas de production d'ECS . La protection antigel est assurée (sauf types d'installation x-4). Régime manuel Le RVL482 peut être commuté sur le régime manuel. En ce cas, la régulation est arrê- tée. Les différents organes de réglages se comportent comme suit : •... -
Page 24: Type D'installation Et Régimes
L'état ON (marche) peut, selon le régime, comporter jusqu'à 3 niveaux de température . Le niveau de température est déterminé par le programme de chauffe et le programme de congés. Régime Etat Niveau de température 24/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 25: Mesures
• Un appareil d'ambiance QAW50 ou QAW70 peut être raccordé à la borne A6. • Un appareil peut être raccordé à chacune des deux bornes; le RVL482 peut déter- miner la moyenne des deux mesures, selon le réglage. Les autres fonctions de l'ap- pareil d'ambiance ne sont pas influencées par la formation de la moyenne... -
Page 26: Traitement Des Défauts
Si par contre il n'y a pas de signal de température extérieure sur le bus non plus ; la régulation fonctionne avec une valeur de température extérieure fixe de 0 ° C. Dans ce cas, un message d'erreur est généré. 26/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 27: Température De Retour (B7)
• Avec une ou deux sondes avec un élément de mesure LG-Ni 1000 • Avec un ou deux thermostats On dispose donc de deux circuits de mesure. 27/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 28: Traitement Des Défauts
Si le circuit de mesure présente un court-circuit ou une coupure un message d'erreur est généré au bout d'une temporisation de 12 heures, et la pompe de panneaux solai- res est arrêtée. La production d'ECS est interrompue. 28/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 29: Sonde D'ensoleillement (U1)
Une coupure ou un court-circuit ne peuvent pas être détectés. 29/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 30: Bloc De Fonction "Utilisateur Final, Chauffage D'ambiance
(période d'occupation). Les heures effectives de commutation de RÉDUIT à CONFORT et vice-versa sont calcu- lées par l'optimisation (condition : l'optimisation doit être active). 30/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 31: Programme "Vacances
On peut programmer jusqu'à 8 périodes de congés par an. Le premier jour de congé, à 00:00 h, s'opère la commutation sur le régime Hors-gel / Vacances. Après le dernier jour de congé, à 24:00 h, le RVL482 repasse en régime CONFORT ou en régime RÉDUIT, conformément à la programmation horaire. -
Page 32: Bloc De Fonction "Utilisateur Final Ecs
Valeur mesurée de la sonde départ ECS B3 Si la mesure est effectuée au moyen d'un ou de deux thermostats, il est impossible d'afficher la mesure. L'affichage est dans ce cas ---. 32/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 33: Bloc De Fonction "Utilisateur Final
• programme horaire pour la libération de la charge ECS • programme horaire pour le relais multifonctions Le programme horaire 2 du RVL482 admet 3 phases MARCHE par jour, de plus cha- que jour peut avoir des phases MARCHE différentes. -
Page 34: Affichage Des Erreurs
= Numéro de segment = Adresse de l'appareil Le message d'erreur ne disparaît qu'une fois que la cause du défaut a été éliminée. Il n'y a pas d'acquittement ! 34/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 35: Bloc De Fonction "Type D'installation
Brûleur modulant La régulation de la température de chaudière s'effectue par une régulation progressive entre la charge de base et la charge pleine 35/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 36: Bloc De Fonction "Brûleur Modulant
Si la demande calorifique est faible, le RVL482 enclenche/déclenche l'allure de base (borne 4). Dès que la demande de chaleur augmente, le RVL482 délivre un signal 3 points (bor- nes K5, K6) qui positionne le volet d'air de combustion. La quantité de combustible est également augmentée, en général par un commutateur supplémentaire sur le volet d'air ou par une commande simultanée du combustible... -
Page 37: Régulation
10.3 Régulation La régulation est décrite au chapitre "14.6 Régulation d'un brûleur modulant“. 37/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 38: Bloc De Fonction "Esclave De Cascade
∆T = (TVKx − TVKw + 0,5 × SD) > 0 Remarque Le RVL482 ne comptabilisant pas les heures de fonctionnement du brûleur, la permuta- tion automatique des chaudières en fonction des heures de fonctionnement des brû- leurs n'est pas possible avec ce régulateur. -
Page 39: Bloc De Fonction "Chauffage D'ambiance
Elle représente l'effet des variations à court terme de la température extérieure sur la température ambiante, fréquentes pendant les saisons de transition (printemps, automne). 39/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 40: Limites De Chauffe
• La température extérieure mesurée devient supérieure à la limite de chauffe ECO en vigueur • La température extérieure mélangée devient supérieure à la limite de chauffe ECO en vigueur 40/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 41: Régimes Et États De Fonctionnement
ACTUAL = 2: le régulateur fonctionne avec la sonde d'ambiance raccordée sur la borne B5 ou B5 ACTUAL = 3: le régulateur fonctionne avec la moyenne des appareils raccordés aux bornes A6 et B5. 41/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 42: Optimisation
Sans sonde d'ambiance, seule l'optimisation à l'enclenchement est possible. L'optimisation fonctionne selon la durée de mise en température maximale réglée et le modèle d'ambiance à valeurs fixes (pas d'apprentissage). 42/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 43: Procédure
Pour obtenir la température ambiante du modèle d'ambiance, il faut distinguer deux cas différents : Le RVL482 ne se trouve pas en régime d'abaissement rapide: La température ambiante selon le modèle d'ambiance est identique à la consigne actuelle de la température ambiante. -
Page 44: Optimisation À La Coupure
Consigne d'ambiance REDUIT 12.4.9 Optimisation à l’enclenchement Pendant la période d'inoccupation, le RVL482 règle le chauffage sur RÉDUIT. Vers la fin de cette période, l'optimisation bascule la régulation sur la mise en température ac- célérée ; autrement dit, la surélévation réglée est ajoutée à la consigne d'ambiance. -
Page 45: Réchauffage Accéléré
Consigne d'ambiance pour le chauffage REDUIT Température du modèle d'ambiance TRM1 Température du modèle d'ambiance au début du réchauffage accéléré Consigne d'ambiance ∆TRw Surélévation de la consigne d'ambiance (pour réchauffage accéléré) 45/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 46: Fonctions D'ambiance
La variation de la consigne d'ambiance induite par celle de la consigne de départ ∆ TVw se calcule comme suit: ∆ TVw = ∆ TRw × (1 + s) [K] 46/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 47: Courbe De Chauffe
• La consigne de température de départ pour une température extérieure de 15 °C Lors de la mise en service, le réglage de base se fait selon les données d'ingénierie ou la pratique locale. Réglage avec curseur 47/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 48: Courbure
à la caractéristique de chauffe courbe, car une échelle de température extérieure non linéaire correspond à la courbure. La caractéristique de chauffe s'applique à une consigne de température ambiante de 20 °C. 48/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 49: Translation De La Courbe De Chauffe
C'est à partir d'elle que se forme la consigne de température de départ actuelle en fonction de la température extérieure mélangée. On peut la consulter à la ligne 165 (Voir également chapitre 30 Bloc "Fonctions de service et réglages généraux"). 49/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 50: Consignes
La régulation en fonction de la demande est utilisée pour les installations de type 4 − x et 5 − x. La consigne est transmise au RVL482 par l'intermédiaire du bus local, sous forme de signal de demande de chaleur. Ni température extérieure, ni influence de l’ensoleillement ni influence du vent ne sont prises en compte. - Page 51 51/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008...
-
Page 52: Bloc De Fonction "Servomoteur Trois Points, Circuit De Chauffage
• épargne les objets et matériaux de construction ne supportant pas d'échauffe- ment brusque (antiquités par exemple) • empêche la surcharge de la production de chaleur Cette fonction peut être inhibée (réglage ---). 52/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 53: Influence Sur La Production D'ecs
Dans les installations combinées, une surélévation de la température des mélangeurs peut être imposée au RVL482. On entend par là une surélévation de la consigne de température de départ du groupe de chauffe. La consigne surélevée est transmise au générateur de chaleur sous forme d'un signal de demande de chaleur. -
Page 54: Bloc De Fonction "Chaudière
En présence d'une demande de chaleur, la chaudière produit dans tous les cas de fi- gure de la chaleur, c'est-à-dire que le régime de chaudière est alors toujours MARCHE. 54/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 55: Limitations
Si la température de chaudière s'élève au-dessus de la consigne de la moitié du différentiel, le brûleur s'arrête. 0.5×SD 0.5×SD Différentiel Température de chaudière TKw Consigne de température de chaudière 55/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 56: Régulation D'un Brûleur À Deux Allures
Le régulateur constate pendant combien de temps, et de combien, la température de départ demeure inférieure à w 0,5 * SD − A partir du temps et de la courbe de tempéra- 56/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... - Page 57 Signal de commande de la 1 allure du brûleur Intégrale de remise à zéro Signal de commande de la 2 allure du brûleur Différentiel Consigne de température de chaudière Temps 57/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008...
-
Page 58: Régulation D'un Brûleur Modulant
à une réduction du signal de blocage critique. Lorsque l'intégrale descend en dessous d'un seuil défini, la pompe de la chaudière se réenclen- che. Les consommateurs raccordés augmentent à nouveau leur consigne. 58/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 59: Types D'installation 3-X, 5-X
Protection de la chaudière contre la surchauffe Le RVL482 dispose d'une fonction de protection de la chaudière contre l'accumulation de chaleur (protection contre la surchauffe). A l'arrêt de la 1ère allure du brûleur, le régulateur continue de faire fonctionner la pompe M1 durant sa temporisation d'arrêt (ligne 174 du régulateur de chaudière) et... - Page 60 • enclenchement des pompes jusqu'à la fin de la temporisation d'arrêt réglée, en- suite arrêt. La protection de décharge de l'ECS est prioritaire à la fonction de protection de sur- chauffe de la chaudière. 60/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008...
-
Page 61: Bloc De Fonction "Pompe M1
à la chaudière par un consomma- teur, autrement dit elle tourne également durant le délestage au démarrage. En ab- sence de demande de température, la pompe est arrêtée. 61/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 62: Bloc De Fonction "Consigne De Limitation De La Température De Retour
Si l'on entre ---, cette fonction est désactivée, c'est-à-dire que la température de retour n'est pas soumise à une limitation. Explications au sujet de ces fonctions voir chapitre « "17 Bloc de fonction "Limitations de la température de retour" ». 62/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 63: Bloc De Fonction "Limitations De La Température De Retour
17.4 Limitation minimale de la température de retour Le RVL482 permet de réaliser la limitation minimale de la température de retour de trois façons : • Réduction des consignes des consommateurs (uniquement dans les installations de type 1-x, 2-x et 4-x) •... -
Page 64: Limitation Minimale Par Réduction Des Consignes Des Consommateurs
Régulateur 3 et arrête la pompe de charge Type d'install. 1-1 01 = - - - Réglage ligne 1 Signal de blocage critique sans sonde retour 64/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 65: Limitation Minimale Par Réduction Des Consignes Des Consommateurs, Avec La Pompe De Bipasse
"Servomoteur 3 points ECS / Mélange sur le retour" (cf. chapitre 13) . La limitation minimale de la température de retour peut être désactivée à la ligne de programmation 101. 65/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 66: Limitation Maximale De La Température De Retour
17.5 Limitation maximale de la température de retour Dans le RVL482 permet de réaliser la limitation maximale de la température de retour de deux façons: • Limitation maximale du retour agissant sur la chaudière (uniquement ins- tallations de type 1-x) •... - Page 67 Pour cette application, la sonde B7 doit être montée comme indiqué dans le schéma ci- après: Sonde de température de chaudière Sonde de température de retour Chaudière Pompe à chaleur Pompe de circulation 67/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008...
-
Page 68: Bloc De Fonction "Limitation Max. De La Température De Retour Dans Des Installations Bivalentes
à la ligne de programmation 101. Pour les explications de cette fonction voir chapitre « 17.5.2 Limitation maximale agis- sant sur la chaudière ». 68/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 69: Lignes De Programmation
On peut régler le temps de course du servomoteur, la bande proportionnelle (Xp) et le temps d'intégration (Tn). 69/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 70: Bloc De Fonction "Temps D'intégration De La Limitation Max. De Retour
à la ligne de programmation 114. Pour les explications de cette fonction voir chapitre "17.5.1 Limitation maximale agis- sant sur la vanne mélangeuse du circuit de chauffage". 70/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 71: Bloc De Fonction "Affectation De L'ecs
Ce réglage est obligatoire en association avec les lignes 122 (programme horaire la pompe de circulation d'ECS) et 123 (libération de production d'ECS). 71/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 72: Bloc De Fonction "Pompe De Circulation
Le comportement de la pompe de circulation est expliqué à l'aide de deux exemples dans lesquels les régulateurs A, B, C et D sont reliés par le bus de données: 72/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 73: Fonctionnement De La Pompe De Circulation Pendant Le Programme "Vacances
22.4 Protection hors-gel de l'ECS Le RVL482 assure le hors-gel de l'eau chaude sanitaire par l'intermédiaire des sondes B3, B31 et B32. La réaction du régulateur dépend du type d'installation. 22.4.1 Protection hors-gel du ballon d'ECS Ce type de protection hors-gel est valable pour les types d'installation x-1, x-2, x-5. Sa température minimale d'enclenchement est fixée à... -
Page 74: Protection Hors-Gel Du Départ Du Ballon D'ecs
Dans les types d'installation x-3 la protection hors-gel n'est pas possible étant donné qu'il n'est pas assuré que la sonde B3 puisse mesurer la température dans l'échangeur lorsque la production d'ECS est arrêtée (pompe de circulation ARRETEE). 74/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 75: Bloc De Fonction "Libération, Priorité Et Consigne De Départ De L'ecs
Production d'ECS par chauffage Production d'ECS par résistance électrique Production d'ECS Dans les types d'installation x-4, la charge est autorisée en permanence si la produc- tion d'ECS est enclenchée. 75/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 76: Programmes De Libération
06:00...18:00, pas d'op- La production timisation d'ECS est autorisée de 04 :00 à 23 :00h. 08:00...23:00 07:00...22:00, l'optimisa- tion anticipe l'enclen- chement de 2 h 05:00...21:00 76/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 77: Production D'ecs Pendant Le Programme "Vacances
Si le maître des circuits consommateurs se trouve dans le segment 0, le signal de blocage non critique est envoyé à tous les régulateurs de tous les segments 77/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 78: Priorité Glissante
65 °C. Lors de la ch arge d'ECS, la valeur de consigne du départ commun est la valeur la plus élevée des deux, soit 65 °C. 78/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 79: Eau Chaude Sanitaire
65 °C. Au moment de la charge d'ECS, la valeur de consigne du départ commun est celle du circuit d'eau chaude sanitaire, soit 65 °C. 79/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 80: Bloc De Fonction "Ballon D'ecs
Selon le réglage sur la ligne de programmation 125 (1, 2 ou 3) différents types de demande de chaleur sont pris en compte pour le critère de commutation : 80/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 81: Température D'ecs Et Différentiel De Charge D'ecs
Si le ballon d'ECS est équipé de thermostats, ceux-ci déterminent la température d'en- clenchement et de déclenchement de la charge. Détermination de la température d'enclenchement (début de la charge d'ECS) : 81/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 82: Surélévation De La Température De Charge
127) Température de charge résultante TLw = 60 °C La surélévation de la température de charge doit également être réglée si l'on travaille avec des thermostats. 82/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 83: Durée Maximale De Charge D'ecs
• La température du ballon d'ECS est mesurée par une (des) sonde(s). Avec des thermostats, la protection anti-légionelles n'est pas possible. A ce moment, les charges se font par le circuit de chauffage et non par la résistance électrique. 83/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 84: Charge Forcée
Sonde B3 Sonde B3 Sonde B2 Sonde B2 Sonde B3 Sonde B3 Sonde B2 Sonde B2 Sonde B2 Sonde B2 Sonde B3 Sonde B3 sonde B2 sonde B2 84/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 85: Charge Manuelle D'eau Chaude Sanitaire
(le voyant de la touche s'éteint). Si le chauffage de l'ECS se fait par une résistance électrique, la charge manuelle n'est pas possible. 85/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 86: Lignes De Programmation
Par sécurité, le régulateur délivre toutes les dix minutes une impulsion de fermeture d'une minute vers le servomoteur. Une impulsion commandant le fonctionnement dans le sens opposé aux impulsions reçues précédemment annule le blocage. 86/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 87: Bloc De Fonction "Temps De Dérivation Ecs Avec Échangeur De Chaleur
35 s Bande proportionnelle (Xp) de la ré- 35 °C gulation Temps d'intégration (Tn) de la régu- 35 s lation Temps de dérivation (Tv) 16 s 87/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 88: Bloc De Fonction "Relais Multifonctions
Bloc de fonction "Relais multifonctions" Le régulateur RVL482 est doté d'un relais multifonctions, dont on règle la fonction dans ce bloc. Ce relais est également utilisé pour commander la résistance électrique de la production d'ECS ainsi que le signal de commande FERMETURE du servomoteur du brûleur modulant. -
Page 89: Contact De Température Extérieure
Dans ce cas, le relais multifonctions est toujours désactivé. 27.2.4 Relais enclenché en cas de dérangement S'il y a un message d'erreur sur le RVL482 sur lui-même ou en provenance du bus de données ( s’affiche), le relais multifonctions s'enclenche. avec une temporisation de 2 minutes. -
Page 90: Relais Enclenché En Présence D'une Demande De Chaleur
Le relais multifonctions peut être manuellement enclenché/déclenché à la ligne de pro- grammation 142 à l'aide des touches de réglage. Action de la touche Effet Enclenchement du relais Déclenchement du relais 90/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 91: Bloc De Fonction "Protection Anti-Légionelles
La commande de la pompe de circulation selon le chapitre "22 Bloc de fonction "Pompe de circulation"" se fait en parallèle. 91/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 92: Fonctionnement
Si la durée maxi de charge est activée, elle est active également pour ce type de charge. Si la consigne anti-légionelles n'est pas atteinte, la protection anti-légionelles est interrompue et poursuivie après écoulement de la durée de charge maxi. 92/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 93: Bloc "Programme Horaire 3
29.2 Description Le programme horaire 3 du RVL482 permet d'entrer trois phases "MARCHE" par jour, où chaque jour peut avoir des phases MARCHE différentes. Comme pour le programme de chauffe, on n'entre pas les temps de commutation, mais les périodes pendant lesquelles le programme ou la fonction sont en MARCHE voire actifs. -
Page 94: Bloc "Fonctions De Service Et Réglages Généraux
Translation de la courbe de chauffe (réglage sur la ligne de programmation 72) Dans le cas des régulations en fonction de la demande (installations de type 4-x et 5-x) l'afficheur indique ---. 94/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 95: Courbe De Chauffe
Consigne de départ actuelle à +15 ° C chauffe Consigne de départ instantanée à −5 ° C TV...S Consignes de départ formées à partir de la caractéristique de chauffe 95/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 96: Aides À La Mise En Service
• quitter le niveau de réglage en actionnant la touche Info ou un sélecteur de ré- gime de fonctionnement • par un arrêt automatique au bout de 30 minutes. 96/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 97: Test Des Sondes
B2 cune demande de chaleur n'est présente, l'afficheur indique --- Valeur mesurée sonde de ballon Valeur mesurée de la température sur les panneaux solaires, borne B6 97/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 98: Test Des Contacts H
Si la température extérieure descend en dessous du seuil (réglage de la ligne 167, 1-x, 2-x, 3-x moins 0,5 °C), le RVL482 enclenche la pompe du circ uit de chauffage M2 et règle la température de départ à la valeur minimale réglée. Une demande de chaleur corres- pondante est envoyée à... -
Page 99: Alarme De Départ
(réglé à la ligne 171) inférieure à la plage de consigne y. • En t2 le message d'erreur est remis à zéro; la valeur mesurée x a atteint la plage de consigne y. 99/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 100: Dérogation Manuelle Au Régime De Fonctionnement (Contact H1)
(environ 1 fois toutes les 2 secondes). Les touches pro- prement dites sont toutefois inopérantes. Lorsque cette fonction est désactivée, le RVL482 revient au régime précédent. Dans les installations de type 4-x et 5-x , le contact H1 n'agit que sur le circuit d'ECS. -
Page 101: Commutation Horaire Hiver/Été
Deux réactions des consommateurs et convertisseurs sont possibles : • Consommateur et convertisseur avec vanne mélangeuse / vanne 2 voies: La consigne de départ est réduite en fonction de l'amplification réglée du signal 101/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 102: Entrées Pour Le Bus Local
Un seul régulateur peut servir de maître dans un système donné. Le paramétrage de plusieurs régulateurs maîtres donne lieu à un message d'erreur (erreur n° 100). 102/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 103: Source Du Signal De Température Extérieure
L'entrée d'une adresse interdite est signalée par un message d'erreur (code 140). Pour plus de précisions concernant l'adressage des appareils, se reporter à la fiche N2030. 103/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 104: Alimentation Du Bus
Sur chaque appareil raccordé il faut ainsi spécifier si le bus doit être alimenté de ma- nière centralisée ou décentralisée (par le régulateur). Ce réglage s'effectue sur la ligne de programmation 179 du RVL482. L'état actuel du réglage est signalé par SET et l'état actuel de d'alimentation par ACTUAL. -
Page 105: Bloc De Fonction "Contact H2
A la ligne de programmation 185 on règle la consigne qui doit prévaloir lors du court- circuit H2-M: 0 = consigne de départ/chaudière constante ; le RVL482 règle la température sur cette valeur fixe. 1 = consigne minimale de départ/chaudière ; le RVL482 règle au minimum sur cette consigne, même si d'autres demandes d'une consigne plus basse sont présentes. -
Page 106: Bloc De Fonction "Entrées Externes
Si le signal de la sonde solaire est repris sur le bus, l'adressage de la « source » peut être automatique ou direct (ligne de programmation 190). 106/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 107: Entrée U2
Pour plus de précisions sur l'adressage de la "source", se reporter à la fiche N2030. La sonde solaire doit être alimentée en externe si elle est raccordée au RVL482. Veuil- lez consulter la fiche produit de la sonde solaire pour plus de détails. -
Page 108: Compteur D'heures De Fonctionnement
Pour plus de précisions sur l'adressage de la "source", se reporter à la fiche N2030. Raccordée au RVL482, la sonde de vent doit être alimentée en externe. Veuillez consulter la fiche produit de la sonde pour plus de détails. -
Page 109: Numéro D'identification De L'appareil D'ambiance
Les appareils d'ambiance qui actuellement sont compatibles avec le RVL482, portent les numéros suivants: 82 = QAW50 83 = QAW70 Le RVL482 ignore les appareils d'ambiance non compatibles (QAW20 par exemple) et génère alors un message d'erreur (ERROR 62). 109/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482... -
Page 110: Bloc De Fonction "Charge Ecs Par Panneaux Solaires
80 (8...100) ° C Limitation maximale de température de ballon 90 (8...100) ° C Gradient de la fonction de démarrage des panneaux --- (--- / 1...20) min/° C 110/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 111: Différence De Température Pour L'enclenchement/L'arrêt De La Charge Ecs Par Panneaux Solaires
TLmin 30 ° C TKol Température des panneaux solaires ON/OFF Pompe SDON Différence de température MARCHE SDOFF Différence de température ARRET TLmin Température minimale de charge : Température Temps 111/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 112: Durée Minimale De Marche
Frost fFROST Protection hors-gel de l'installation solaire thermique ON/OFF Pompe tMin Temps de fonctionnement minimal 112/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 113: Température Hors-Gel Des Panneaux Solaires
TKolUe Température de protection contre la surchauffe des panneaux solaires TSpMax limitation maximale de température de charge TKol Température des panneaux solaires ON/OFF Pompe Température Temps 113/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 114: Refroidissement Adiabatique Du Ballon
TSp > TRk + 2 K et TSp > TKol + SDON • Dès que la température des panneaux dépasse de 2 K la température du ballon, la pompe est arrêtée. TKol > TSp - 2 K 114/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 115: Température D'évaporation Du Caloporteur
• Si la température du ballon est inférieure de plus de 1K à la température de charge max. la charge est à nouveau libérée: TSp < TSpMax - 1 K 115/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 116: Limitation Maximale De Température De Ballon Ecs
1 °C. TKol t < Grad Tkol Température des panneaux solaires degré gradient ON/OFF Pompe Température Temps Le paramétrage --- désactive la fonction de démarrage des panneaux. 116/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 117: Bloc "Fonctions De Blocage
• le curseur pour le réglage de base de la caractéristique de chauffe • le bouton de correction de la température ambiante • les sélecteurs de régime de fonctionnement • la touche de régime manuel 117/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 118: Communication
Communication avec les appareils d'ambiance 35.1.1 Généralités − Les appareils d'ambiance ne peuvent agir sur le RVL482 que si les installations de type 1-x, 2-x ou 3-x ont été sélectionnées. − La température ambiante détectée par un appareil d'ambiance est captée par le RVL470 sur la borne A. -
Page 119: Interaction Avec L'appareil D'ambiance Qaw70
être modifié depuis le QAW70. Forçage du régime de Le régime du régime de chauffage du RVL482 peut être forcé depuis le QAW70. Les chauffage touches de sélection de régime et ECO sont prévues à cet effet. - Page 120 Affichage de la température de Uniquement dans les installations départ (sonde B1) avec régulation par vanne mélan- geuse . Affichage sur les types d'installation 2-x et 5-x: --- 120/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008...
-
Page 121: Interaction Avec Une Centrale Synergyr Ozw30
"Instructions d'installation", référence G1637 (74 319 0173 0). Annulation des entrées Lorsqu'on coupe l'alimentation du RVL482 auquel est raccordé un QAW70 et qu'on la du QAW70 depuis le rétablit ensuite, les réglages du RVL482 remplacent les paramètres suivants dans le... -
Page 122: Exploitation
12 Réglage de la consigne de température de départ pour une température extérieure de 15 ° C 13 Bouton de correction de la température ambiante 14 Vis de fixation, avec possibilité de plombage 122/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 123: Eléments De Commande Analogiques
(diode électroluminescente). Le régime en vigueur est celui qui correspond à la touche dont le voyant est allumé. Touche dédiée à la Pour la mise en service et l'arrêt de la production d'ECS, le RVL482 possède une tou- commande de produc- che dédiée. En actionnant cette touche, vous enclenchez/déclenchez la production tion d'ECS d'ECS . -
Page 124: Eléments De Commande Numériques
: Procédé Effet Sélection du bloc supérieur suivant Maintenir la touche enfoncée et appuyer sur Sélection du bloc inférieur suivant Maintenir la touche enfoncée et appuyer sur 124/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 125: Niveaux De Réglage Et Droits D'accès
Des valeurs éprouvées et proche de la réalité sont entrées à toutes les lignes de pro- de programmation grammation (valeurs par défaut). Au besoin, les codages, valeurs indicatives, explica- tions, etc. peuvent figurer dans les instructions d'installation. 125/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 126: Montage
Montage 36.3.1 Lieu de montage Le lieu de montage idéal est une pièce sèche, la chaufferie par exemple. Le RVL482 peut cependant être installé dans un environnement climatique moins propice. Il est protégé des projections de gouttes d'eau selon IP 42 (EN 60529). -
Page 127: Ingénierie
Mélangeur ECS/Vanne ou mélangeur sur le retour de chaudière OUVERTURE Mélangeur ECS/Vanne ou mélangeur sur le retour de chaudière FERMETURE En plus des bornes de raccordement, le socle comporte deux bornes relais de N et 127/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008... -
Page 128: Schémas De Raccordement
Servomoteur du circuit de chauffe Thermostat de sécurité Servomoteur circuit ECS ou servomoteur vanne Thermostat limiteur de sécurité mélangeuse retour chaudière LPB Bus local de données Sortie multifonctions 128/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... -
Page 129: Exécution
38.1 Structure Le RVL482 comporte l'électronique, l'alimentation et les relais de sortie ainsi que tous les organes de commande, disposés en façade, et le socle avec les bornes de raccor- dement. Les éléments de commande sont situés sous un couvercle transparent fer- mant à... -
Page 130: Caractéristiques Techniques
Degré d'encrassement 2 selon EN 2 60730 Dimensions cf. "Encombrements" Appareil (net) 1,2 kg Poids Teintes du boîtier Boîtier gris clair RAL 7035 Socle RAL 5014 bleu pigeon 130/132 Building Technologies Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr 09.2008... - Page 131 (sans condensa- tion) tion Conditions mécaniques classe 3M2 classe 2M2 classe 1M2 Altitude d'utilisation maximale soit 3000 m maximum au dessus du niveau de la mer 131/132 Siemens Régulateur pour circuit de chauffage et ECS RVL482 CE1P2542fr Building Technologies 08.2008...
