Sonde extérieure (B15)
La sonde extérieure doit être installée sur le mur extérieur de la maison, de
préférence dans une direction nord-nord-est ou nord-nord-ouest. La sonde
doit être placée à l'abri de la lumière directe du soleil. Cependant, si un tel
emplacement est difficile à trouver, la sonde peut être protégée du soleil par
un écran. N'oubliez pas que le soleil atteint différents endroits en fonction des
saisons.
La sonde doit être à environ ¾ de la hauteur du mur afin qu'elle puisse
détecter la température extérieure correcte et qu'elle ne soit pas affectée par
une source de chaleur, par exemple une fenêtre, un chauffage infrarouge, une
sortie de ventilation d'air, etc. Connexion :
Connexion : câble à 2 conducteurs (min. 0,5 mm²) entre la sonde et le boîtier
de commande.
La sonde est connectée aux borniers G11 et G12 du module de contrôle.
Connectez la sonde extérieure au niveau des flèches.
N. B. : Dénudez les extrémités de fil et pliez-les en double épaisseur en cas
d'utilisation d'un câble léger.
Il est important d'obtenir un bon contact dans les connexions.
15.6.1 Raccordement de la sonde
Montez la sonde sur le conduit. La partie sensible est située vers l'extrémité de
la sonde.
Attachez la sonde avec le collier de fixation fourni.
Vérifiez que la sonde est bien en contact avec le conduit.
N. B. : Appliquez de la pâte de contact sur l'extrémité de la sonde
entre la sonde et le conduit pour obtenir un bon contact.
N. B. : Utilisez, par exemple, l'isolation du conduit pour isoler la sonde.
Cela empêche la mesure d'être affectée par la température ambiante.
Connectez les câbles au bloc de connexion d'EcoZenith CTC. Si les
câbles sont trop courts, utilisez des rallonges.

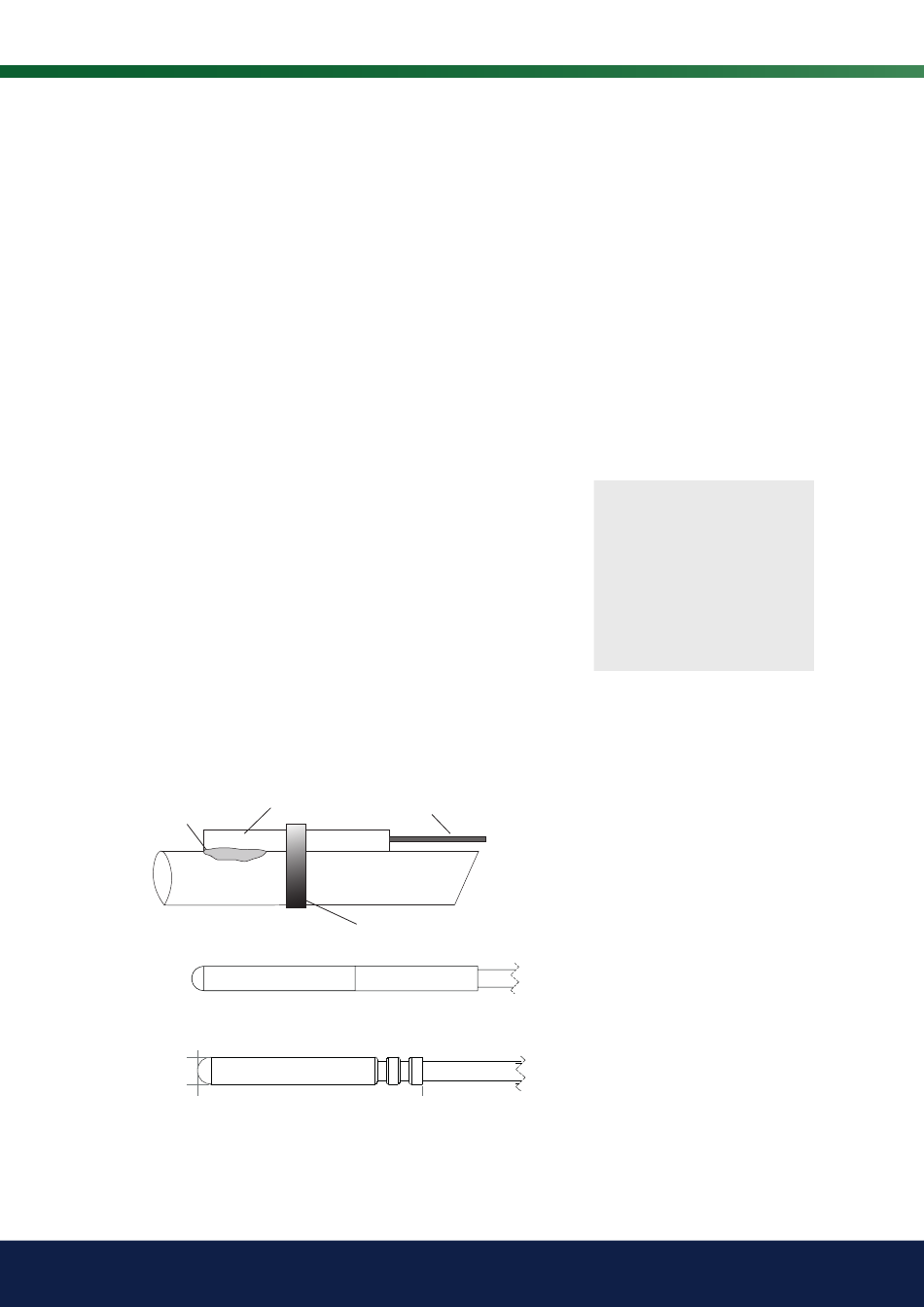

Élément de sonde
Pâte de contact
Conduit de débit
primaire
Sonde NTC 22k, câble blanc
148
CTC EcoZenith i555 Pro
Câbles de connexion
Sonde
Collier de fixation
Sonde solaire PT1000, câble gris ou rouge
Utilisez, par exemple,
i
l'isolation du conduit
pour isoler la sonde.
Ne fixez pas le câble de
la sonde de manière
permanente tant
que vous n'avez pas
déterminé le meilleur
emplacement.
